光纤环形器有什么作用?

发布时间:2021-1-5 15:44    发布者:亿源通HYC
关键词: 光纤 , 环形器 , 光纤环形器
在无线接入网中,环形器主要用于基站天线输出信号与输入信号的隔离。环形器、隔离器是5G基站中的一个核心器件,随着5G Massive MIMO的大量增加,光纤环形器的应用需求量也将大幅增加。

光纤环形器的主要特点是可实现单根光纤上的双向光信号传输。环形器的信号传输方向是不可逆的,一次只能在一个方向上将光信号从一个端口引导到另一个端口,光信号虽然可重定向方向但必须沿着一个方向按顺序通过端口。比如三端口的环形器光信号必须从端口1到端口2,然后传播到端口3。

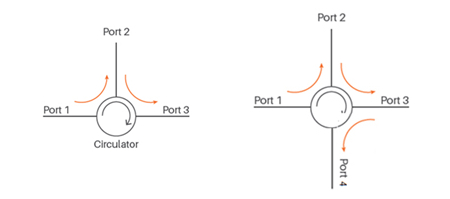

如下图所示三端口环形器的原理图,信号若从端口1输入,则从端口2输出;而信号从端口2输入,则将从端口3输出,其输出损耗都很小。光从端口2输入时,从端口1输出时损耗很大,同样光从端口3输入时,从端口1,2中输出时损耗也很大。

光纤环形器可按端口数量来分类,也可按偏振相关与否来分类。按端口可分为3端口,4端口和6端口。其中,3端口和4端口为常见类型。按偏振来分为保偏型环形器(PM)和偏振无关型环形器(PI)。保偏光纤环形器一般应用于保偏领域,如40Gbps高速系统或拉曼泵浦应用,双程放大器和 色散补偿器(DCM)。偏振无关型光纤环形器和光纤光栅、其他反射式器件一起,被广泛用于粗波分复用(DWDM)系统、高速系统和双向通信系统。

光纤环形器通常应用于无源光网络,(波分复用)WDM网络,偏振模色散,色散补偿,光分插模块(OADM),光放大器,光时域反射仪(OTDR) )和光纤传感应用等。

光纤环形器的应用有几种
图1  光环形器在传输系统中的基本应用结构

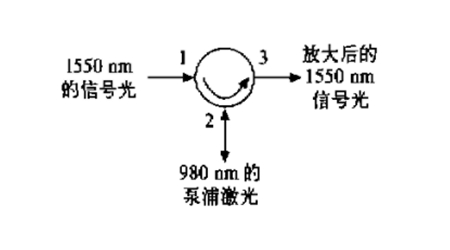

图2  光环形器在EDFA泵浦中的应用

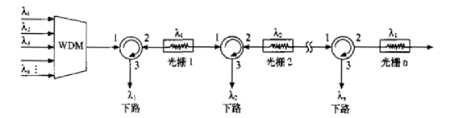

图3  光环形器和光纤光栅组成的DWM解复用结构

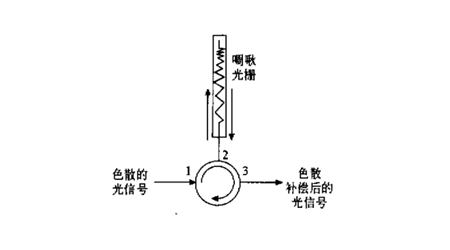

图4  光环形器在色散补偿中的应用
据推测预算,5G建设周期(2019-2025年)内,5G宏基站数量将为4G时期的1.3-1.5倍,在2025年将达500万站,国内5G基站环形器市场空间有望达到115亿元,高峰期市场规模达30亿元。光环形器是高级光网络DWDM中的一个重要器件,随着基站的大幅增加,环形器也将有巨大的市场空间。
