泰克示波器MDO3014故障维修案例分享

[复制链接]
发表于 2019-5-29 10:34:06 | 显示全部楼层 |阅读模式
关键词: 泰克示波器 , 示波器维修

近期有客户送修一台泰克示波器MDO3014,反馈示波器通道3有故障,希望我们能够尽快维修。具体维修过程如下:

一、仪器型号:

泰克示波器MDO3014

二、仪器主要参数:

混合域示波器,4个模拟通道(100MHz),1个RF通道(9kHz~100MHz),采样率2.5GS/s,记录长度10M点,可选配16通道逻辑分析仪、任意波函数发生器、协议分析、数字电压表组成六合一仪器。

三、故障现象:

示波器通道3有故障

四、检测维修

首先对仪器进行外观检测,仪器外观完好无缺损。接下来根据客户描述故障进行相应检测。

客户反馈CH3有问题那就着重检测通道3的问题,经过检测发现CH3 1MΩ阻抗只有249.3K。如下图:


经过对比后怀疑通道模块损坏。拆机查看,确实是3通道部分模块损坏,更换损坏模块过程中还发现更重要的一个问题,那就是通道内部部件出现鼓包、模块气泡现象,损坏严重才导致通道阻抗异常。如下图:

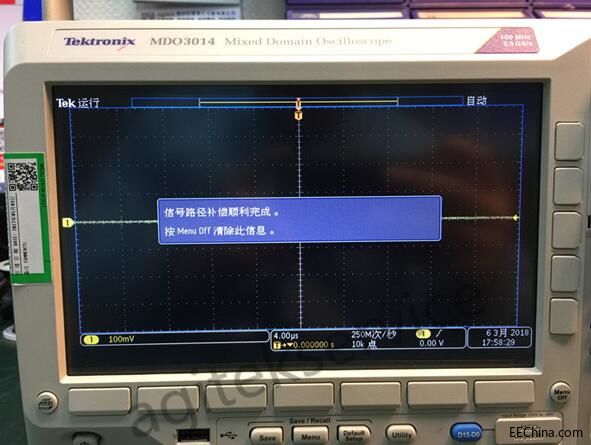

找到问题接下来维修就很简单了,整体更换检测出来的损坏组件,维修调整检测仪器;自检自校准通过,仪器正常。



清洁保养仪器,检测后仪器一切功能正常,仪器维修结束,通知客户取机。

如果您也有同类型仪器故障需要维修,欢迎咨询安泰测试。

安泰测试可维修故障:

1、电源故障:不能正常开机。

2、端口故障:无输出;输出值不准确;不能带载(或功率不足);测试结果异常;阻抗异常;无信号;信号幅度异常等。

3、显示故障:花屏;黑屏。

4、按键故障:按键无反应;调节旋钮无响应。

5、接口故障:不认存储介质;不能与控制系统联机。

6、其他使用问题等。

我们可维修的仪器有:

示波器、频谱分析仪信号发生器、网络分析仪、数彩与数字多用表、电源与负载、热像仪、附件类及其他。
