小型床头听音系统
发布时间：2011-2-10 14:29
发布者：电路图分享

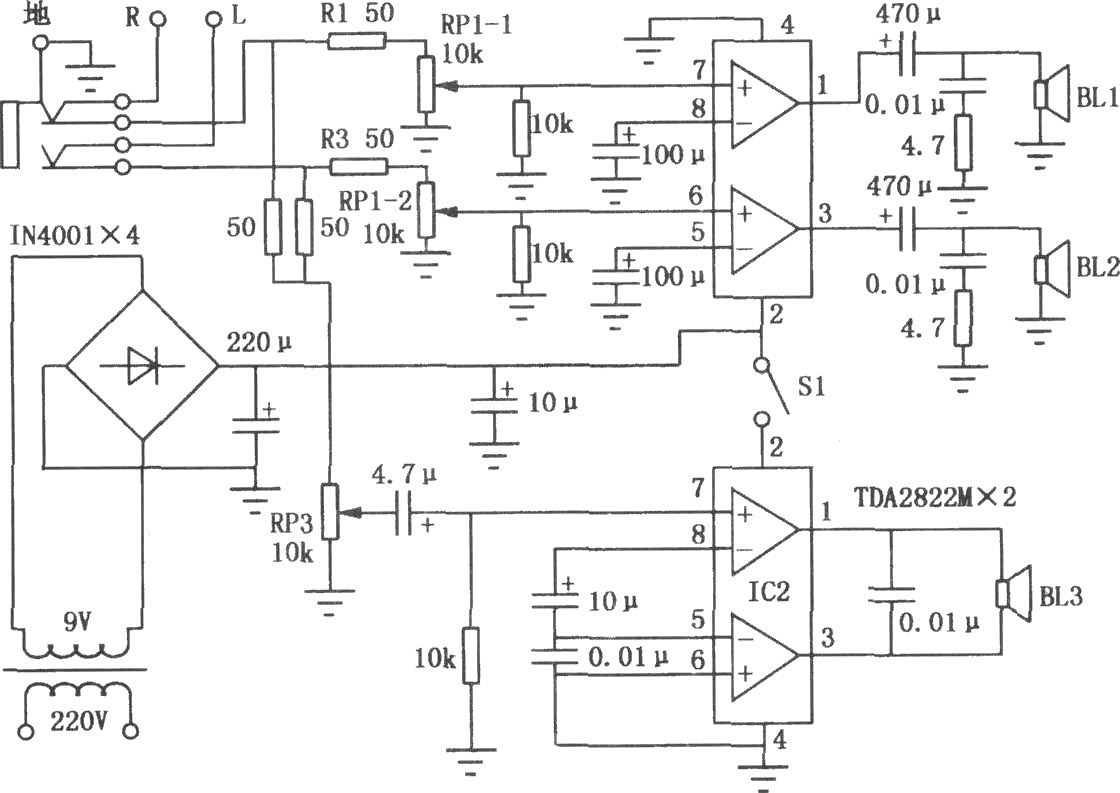

 小型床头听音系统的电路如图所示。本音响系统采用两只TDA2822M集成电路，具有体积小、组装简单、放音效果好等优点，尤其是加强了低音效果，非常适合住集体宿舍的“发烧友”一族制作。IC1、IC2均为立体声功放集成电路TDA2822M，其中IC1组成双声道功率放大电路，音源信号经电阻R1、R3及双联电位器RP1-1、RPl-2送入ICl进行功率放大，放大后的音频信号推动扬声器BL1、BL2工作。IC2以BTL电路形式构成低音效果功放，使用时由开关Sl控制其是否工作。由于BTL电路功耗较大，安装时IC2应加上适当的散热片。此外，由于低音效果功放没有加装低通滤波器，在使用过程中，应尽量利用音源机的音调控制电路或采用小型低音音箱以加强低音效果。 |
