面向大功率单节锂离子电池系统的7通道I2C控制型PMIC（LTC）
发布时间：2010-8-30 09:58
发布者：嵌入式公社
关键词：
电源管理
|

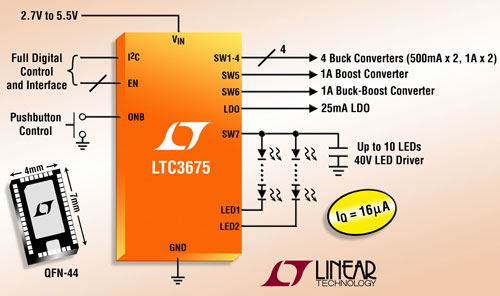

凌力尔特公司 (Linear Technology Corporation) 推出一款高集成度的通用电源管理解决方案 LTC3675，该器件面向大功率单节锂离子 / 聚合物电池系统。该器件采用紧凑的 28mm2 QFN 封装，具 7 个独立轨、I2C 控制、灵活的排序和故障监视。LTC3675 含有 4 个高效率同步降压型稳压器、一个大电流 / 高效率降压-升压型稳压器、一个同步升压型稳压器、一个用于驱动两串 40V-LED 的驱动器和一个始终保持接通的 LDO。按钮 ON / OFF / RESET 控制、精准的使能输入和一个上电复位输出提供灵活和可靠的加电排序。LTC3675 的 I2C 接口提供了完整的稳压器控制、状态报告和一个可屏蔽中断输出。静态电流仅为 16uA (所有的 DC/DC 均关断)，以最大限度地延长电池的运行时间。 LTC3675 的 4 个恒定频率电流模式降压型开关稳压器是内部补偿的，以全面的 I2C 控制分别提供了高达 1A、1A、500mA 和 500mA 输出电流。此外，这些降压型稳压器的功率级可并联，以用单个电感器提供高达 2 倍的输出电压。降压型稳压器能够在两种不同的模式中运作。在脉冲跳跃模式中，稳压器将在轻负载情况下跳过某些脉冲，但在较高负载时则将运作于一个 2.25MHz 的恒定频率。在突发模式 (Burst Mode) 操作中，稳压器将在轻负载状况下执行突发操作以实现最佳的效率，而在较高负载时则将运作于恒定频率 PWM 模式以获得最低噪声之性能。I2C 可用于控制器件、操作的使能模式、反馈调节电压和开关转换速率。降压型稳压器具有正向和反向电流限制、软起动以限制浪涌电流、短路保护、以及用于降低辐射 EMI 的转换速率控制功能。 LTC3675 的降压-升压型稳压器是一种 2.25MHz 电压模式稳压器，为向 3.3V 典型设置的输出电压提供高达 1A 的负载电流而设计。该稳压器可通过其使能引脚或通过 I2C 启动。工作模式 (突发模式或 PWM)、反馈调节电压和开关转换率都可通过 I2C 控制。该降压-升压型稳压器还具有正向电流限制、软启动以限制起动时的浪涌电流、短路保护和用来实现较低辐射 EMI 的转换率控制。LTC3675 的升压型稳压器为向高达 5V 的设定输出电压提供高达 1A 的负载电流而设计。升压型 DC/DC 转换器的使能、工作模式 (突发模式或 PWM)、反馈调节电压和开关转换率都可通过 I2C 控制。该升压型转换器具正向和反向电流限制、软启动以限制起动时的浪涌电流、短路保护、用来实现较低辐射 EMI 的转换率控制、和停机时真正的输出断接。 LTC3675 的恒定频率、电流模式 40V LED 驱动器能够调节流过每串 LED (两串 LED，每串各含多达 10 个 LED) 并高达 25mA 的电流。LED 使能、60dB 亮度控制和灰度增减采用 I2C 来设置。LED 驱动器可被配置成一个具有 1.6A (典型值) 开关电流限值的通用高电压升压型转换器。鉴于其高占空比运作，该器件能够实现从低于 3V 至高达 40V 输出 (在 55mA) 的升压。 LTC3675 采用耐热增强型、扁平 (高度仅为 0.75mm) 44 引脚 4mm x 7mm QFN 封装，有现货供应。E 级版本具 -40°C 至 +125°C 的工作结温范围，千片批购价为每片 5.05 美元。如需更多信息，请登录 www.linear.com.cn/3675。
性能概要：LTC3675 • 4 个单片同步降压型 DC/DC 转换器 (1A / 1A / 500mA / 500mA) • 可把降压型 DC/DC 并联起来，以与单个电感器提供高达 2x 的电流 • 独立的 1A 降压-升压型和 1A 升压型 DC/DC 转换器 • 两串 I2C 控制型 LED 驱动器 • 始终保持接通的 25mA LDO • 所有 DC/DC 转换器均具 I2C 可编程的输出电压、工作模式和开关节点转换率 • DC/DC、LED 驱动器、故障状态的 I2C 回读 • 可通过 I2C 编程的 VIN 和芯片温度警报 • 可屏蔽中断以报告 DC/DC 转换器、VIN 和芯片温度故障 • 按钮 ON / OFF / RESET • 低静态电流：16uA (所有 DC/DC 转换器都断电) • 耐热增强型 4mm x 7mm x 0.75mm 44 引线 QFN 封装 |
