通过定制电源管理集成电路轻松缩短上市时间
发布时间：2025-5-13 17:15
发布者：eechina
|
作者：Franco Contadini，ADI公司主管工程师 摘要 电源管理集成电路(PMIC)有益于简化最终应用并缩小其尺寸，也因此备受青睐。然而，当默认启动时序和输出电压与应用要求不符时，就需要定制上电设置。大多数情况下，电路没有可以存储这些设置的非易失性存储器(NVM)。对此，低功耗微控制器是一个很好的解决方案，其功能特性和所包含的工具可以在上电时对PMIC控制寄存器进行编程，而不需要开发固件。本文将探讨如何使用工具链来解决集成难题。该工具链无需开发固件，能够简化PMIC的定制过程，并显著缩短开发周期。 简介 为了减小手持设备、智能相机和其他便携式设备的尺寸并降低成本，设计时需使用高度集成且功能强大的器件。MAX77714是一款高度集成的PMIC，包含多个降压转换器、低压差(LDO)稳压器、通用输入输出(GPIO)和实时时钟(RTC)，可用于生成应用所需的所有电源轨。 灵活的时序控制器支持针对目标应用定制上电和关断时序。 这款PMIC提供的几种VOUT/时序控制器选项（由完整产品型号定义）不符合应用要求。为了提高灵活性，可以使用低功耗微控制器作为替代解决方案。该器件可以在上电时唤醒，对器件寄存器进行编程，然后休眠以节省电力。 要求高集成度的中等规模应用需要采用现成器件的简单解决方案，并根据需求定制操作。 硬件设计人员一直希望能够拥有可以自动生成固件代码的工具，让他们可以在前期开发时避免涉及软件资源，同时还能优化资源的使用。 MAX28200 MAX28200是一款低功耗、小尺寸（1.7 mm × 1.8 mm）RISC微控制器，带有多种外设。对于此应用，我们使用两个GPIO引脚作为位触发I2C主机。 电源电压最高为3.6 V，因此如果输入电压超过3.6 V，则使用始终开启的LDO稳压器为微控制器供电。该器件可以通过I2C节点接口进行编程。 MAX77714 MAX77714（图1）是一款高度集成的PMIC，包含四个降压转换器、九个LDO稳压器、八个GPIO、一个RTC和一个灵活的电源时序控制器(FPS)。降压转换器和LDO稳压器按照默认时序和电压上电，并遵循电压轨规范。用户可以通过I2C嵌入式接口进行修改。然而，在大多数情况下，我们需确保默认时序和电压与连接到PMIC的器件的要求相匹配；如果电压超过其最大额定值，器件可能会损坏。 上电和关断时序也很重要，因为现场可编程门阵列(FPGA)等器件为了正常运行，需要按照正确的时序使能和禁用电压。图2为默认上电时序。共有八个时隙，电压可以在任意一个时隙中使能。该器件可以由高达5.5 V的电压供电。

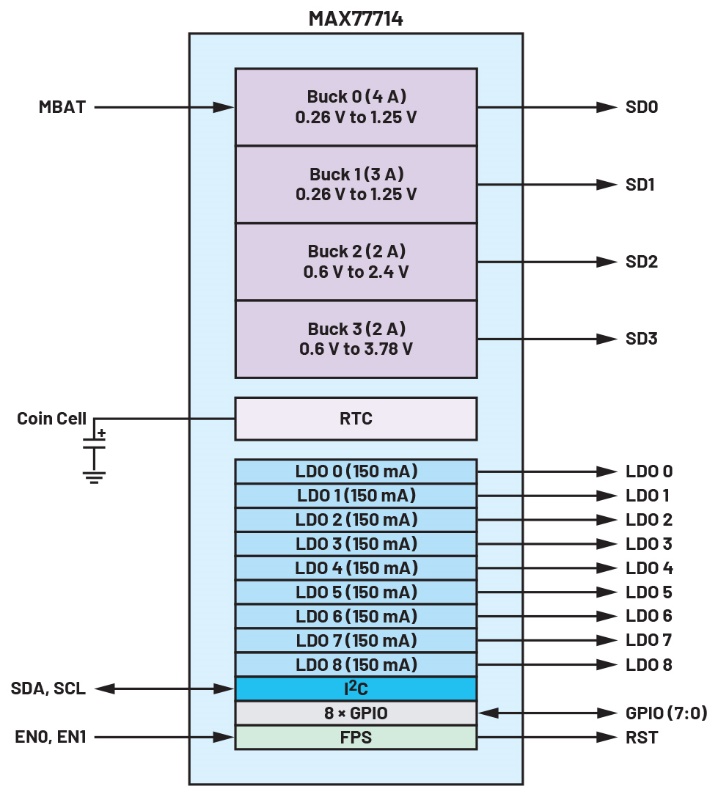

图1.MAX77714简化功能框图。
图2.MAX77714EWC+默认上电时序。 器件接口 P0.0和P0.1用于生成针对PMIC的I2C事务；P0.2负责监控GPIO4的状态；P0.3利用SPDT开关选择I2C主机（MAX28200或主机微控制器）。模拟开关是选配项，仅在主机微控制器需在上电后控制PMIC时才需要配置（见图3）。
图3.MAX28200和MAX77714与MAX14689和ADP166连接。 上电复位(POR)如图4所示： 1. P0.3置为低电平，选择该器件作为PMIC的I2C主机。 2. 写入以下所需的数据寄存器。 3. P0.3置为高电平，选择主机微控制器作为I2C主机，该器件进入休眠模式。 4. P0.2连接到GPIO4，用于在关断时唤醒器件并对寄存器重新编程。 请注意，在配置结束时，必须将GPIO4置为高电平。 一旦使用EN0和EN1信号使能PMIC，它就会以新的时序/电压配置上电。
图4.MAX28200程序流程。 MAX77714上电和关断时序由此处提供的MAX77714 GUI定义。 使用“GUI导入/导出”选项卡，可以将寄存器值导出为Excel文件。 在展示如何使用GUI EVKIT之前，我们需要先知道哪些寄存器对于定制启动很重要。 MAX77714寄存器详细信息 降压转换器 每个降压转换器实例都有三个相关寄存器（SDx_CNFG1、SDx_CNFG2和SDx_CNFG3），用于定义启动电压、斜坡速率和工作模式。 CNFG1用于设置输出电压，7位至8位位域如下： VSD0 = 0.26 V + ((SD0VOUT[6:0] - 1) × 10 mV) 范围为0.26 V到1.56 V VSD1 = 0.26 V + ((SD1VOUT[6:0] - 1) × 10 mV) 范围为0.26 V到1.56 V VSD2 = 0.6 V + (SD2VOUT[7:0] × 6.25 mV) 范围为0.6 V到2.194 V VSD3 = 0.6 V + (SD3VOUT[7:0] × 12.5 mV) 范围为0.6 V到3.7875 V CNFG2和CNFG3寄存器用于选择斜坡速率（2.5 mV/μs或10 mV/μs）、使能/禁用主动放电、使能/禁用跳频模式、选择响应时间和过压阈值。 LDO电压调节器 每个LDO稳压器实例都有两个相关寄存器（LDO_CNFG1_Lx和LDO_CNFG2_Lx）。 CNFG1设置输出电压： LDO0和LDO1为0.8 V至2.375 V。 VLDO = 0.8 V + (VOUT_LDO[5:0] × 25 mV) LDO2、LDO3、LDO5、LDO6、LDO7、LDO8为0.8 V至3.95 V VLDO = 0.8 V + (VOUT_LDO[5:0] × 50 mV) LDO4为0.4 V至1.275 V VLDO = 0.4 V + (VOUT_LDO[5:0] × 12.5 mV) CNFG2用于使能/禁用过压箝位、使能/禁用自动低功耗模式、使能/禁用主动放电、选择快速/慢速启动。 GPIO 每个GPIO实例都有一个相关寄存器CNFG_GPIOx，该器件负责选择方向GPO/GPI、输出类型（开漏/推挽）和输出驱动电平（若为GPO），以及输入驱动电平、中断行为和去抖动配置（若为GPI）。 FPS 时序由xxxFPS寄存器定义，LDO0FPS至LDO8FPS用于线性稳压器，SD0FPS至SD3FPS用于降压转换器，GPIO0FPS、GPIO1FPS、GPIO2FPS、GPIO7FPS用于GPIO，RSTIOFPS用于复位。 FPS[2:0]用于设置关断时隙（SLOT0至SLOT7） FPS[5:3]用于设置上电时隙（SLOT0至SLOT7） FPS[7:6]用于设置分配的时序控制器（FPS0、FPS1） FPS0由EN0使能，FPS1由EN1使能 上电和关断时隙的大小可以利用MSTR_PU_PD寄存器指定： MSTR_PU_PD[2:0]用于指定关断时隙，MSTR_PU_PD[6:4]用于指定上电时隙 可能的步长为：31 μs、63 μs、127 μs、253 μs、508 μs、984 μs、1936 μs、3904 μs，MAX77714EWC+的默认值为3904 μs。 GUI实际应用 在图5中，已利用GUI将SD0的输出电压修改为0.7 V。

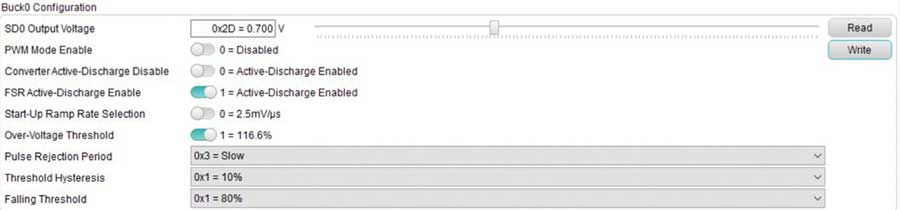

图5.用于修改SD0电压的GUI。 SD0上电和关断时序已修改为时隙2（图6）。

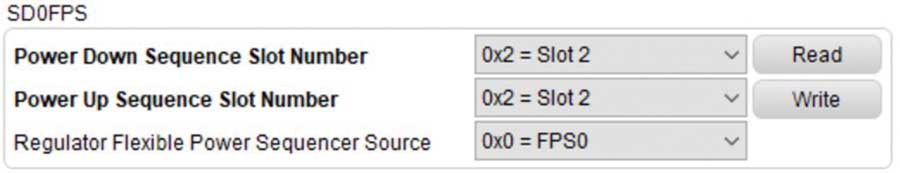

图6.用于修改SDO时隙号的GUI。 GPIO4已配置为推挽输出，驱动电平为高电平（图7）。
图7.用于配置GPIO4的GUI。 最后，使用“导入/导出”选项卡将修改后的寄存器值导出为Excel文件（图8）。
图8.用于导出寄存器值的GUI。 以下是生成的.csv文件（图9）。

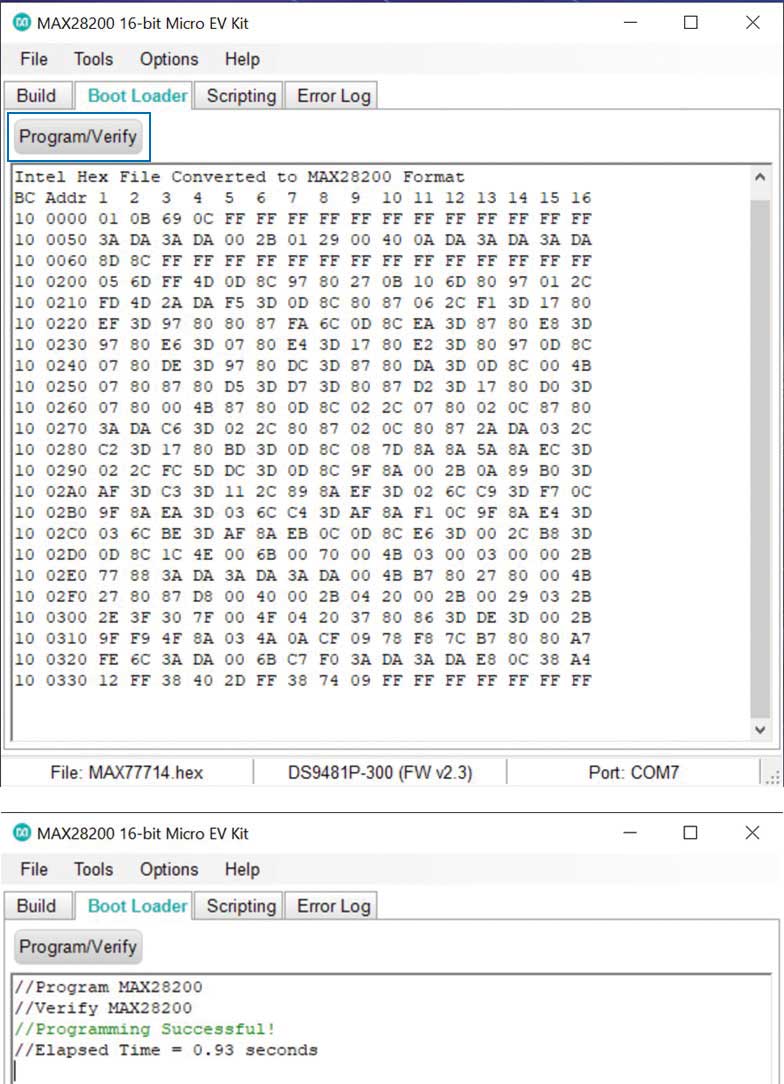

图9.MAX77714 .csv文件的格式。 请注意，如果必须在上电期间对连接到I2C的其他器件进行编程，用户可以使用相同格式将其他命令附加到.csv文件。 从.csv文件创建I2C主机固件 您可以点击此处获取MAX28200 GUI，按照以下步骤可对器件进行编程： 1. 从.csv文件构建.hex文件（图10）。 2. 对器件进行编程（图11和图12）。
图10.从原始.csv文件构建.hex文件。
图11.使用选定脚本对器件进行编程。
图12.使用数据模式对器件进行编程。 对建议解决方案进行测试 一旦在上电时使用MAX77714.hex进行编程，P0.3就会置为低电平，以将MAX77714 I2C线连接到MAX28200，并使用新值对SD0和GPIO4寄存器进行编程（图13）。
图13.MAX77714 SD0和GPIO4寄存器已用新值进行编程。 现在，当MAX77714使能时，EN0置为高电平，SD0将按照编程设定，以0.7 V在时隙2上电。图14为寄存器写入之前上电(a)和寄存器写入之后上电(b)的情况。
图14.SDO在寄存器写入之前和之后上电。(a)寄存器写入之前上电。(b)寄存器写入之后上电。 结论 MAX28200是一款颇具吸引力的微控制器解决方案，能够为PMIC提供上电设置。此过程可以使用工具来自动执行，无需设计人员编写任何代码。对于不熟悉软件的硬件设计人员来说，这是一个非常方便的解决方案。微控制器就像黑匣子一样，工作时无需固件设计人员参与。设计人员可以使用针对特定应用定制的现成器件来达到集成目标。 作者简介 Franco Contadini拥有超过35年的电子行业从业经验。在从事电路板和ASIC设计工作10年之后，他成为现场应用工程师，为工业、电信和医疗客户提供支持，主要负责电源和电池管理、信号链、加密系统和微控制器等相关业务。Franco撰写了多篇关于信号链和电源的应用笔记和技术文章。在意大利热那亚国际信息学院学习期间，他主修电子学。 |
