显卡的最新进展

wangkj · 发表于 2009-10-20 11:18:58

清理代码，检查多余的那条线。进展不错。另外，股票大涨俺的股票+1100多啦。

老郭 · 发表于 2009-10-20 11:49:20

不错。搞完了是不是应该庆祝一下？

wangkj · 发表于 2009-10-20 11:58:48

还没最终完成，还得修正最后那条多余的线，另外，得重新做一版pcb,考虑一下推广问题。

wangkj · 发表于 2009-10-20 12:56:36

原理图/程序/pcb图,bom表。verilog这个不能公开，不要给我要。更多资料在qq群：630571

terrysun · 发表于 2009-10-20 16:32:11

欣赏一下！

wangkj · 发表于 2009-10-20 18:24:50

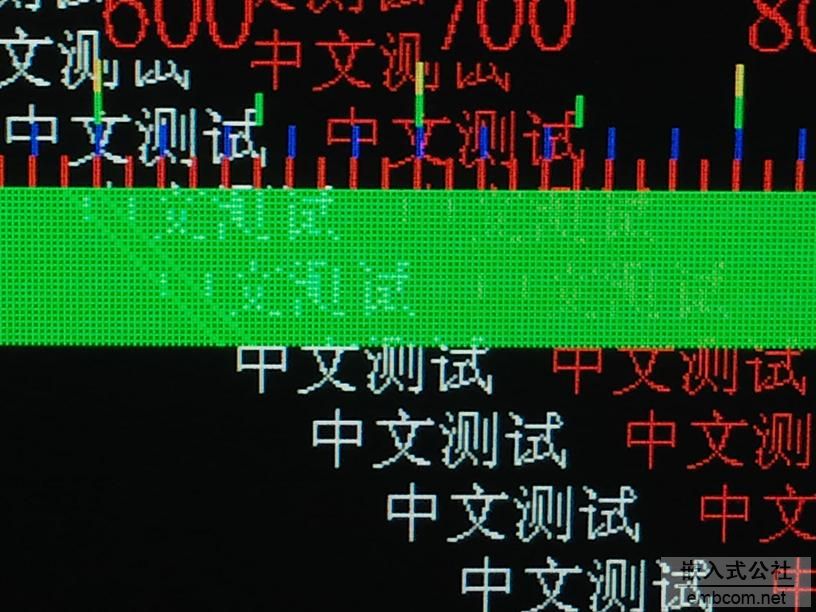

把测试语句去掉，有些点错位了。明天把所有的调试语句去掉，然后再修正。
基本就是sdram和fifo的读写时机问题。挨个测试没办法，不好仿真啊。

wangkj · 发表于 2009-10-22 10:17:41

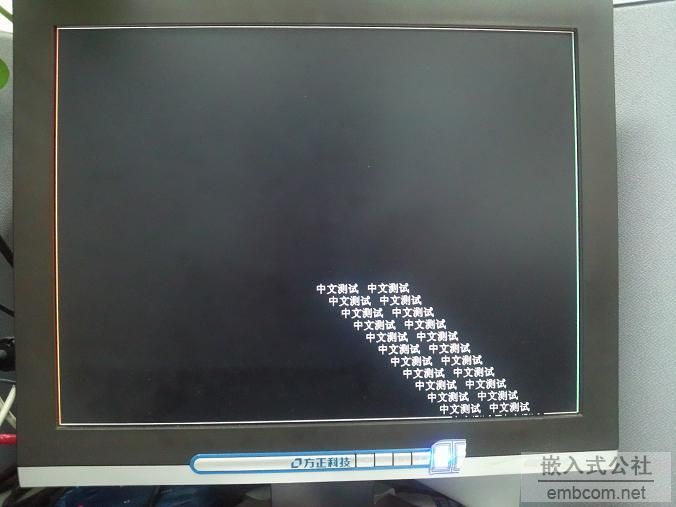

显示不错位了，nnd,原来是a3p060的fifo使用和手册不一致。
手册说是10ns出数据，实际上，错后来两个周期(65M时钟)。

另外发现一个问题，写入第一个数据，不显示，写入第二个数据第一才出来。
也就是，cpld保持这一个数据，这可能和第一个一个问题。
我是按照手册编程的，这个可能得修正。

wangkj · 发表于 2009-10-22 10:18:09


原野之狼 · 发表于 2009-10-22 10:46:20

王会计做的东西不错。
话说找出了数据手册的错误是否可以向原厂申请奖励呢，呵呵~

wangkj · 发表于 2009-10-22 10:54:19

另外，就是其fifo的clk，手册上说可以输入输出不同步，实际上，这样会出错。
只能用同样的时钟。这个肯定是bug。
上面提到的那个，也可能是我的布线时间过长，
但也不至于用两个周期啊。懒得检查了。
好用就行。

wangkj · 发表于 2009-10-22 14:14:20

for (j=0;j<40;j++)                   //recentage
      for (i=1024/2-20;i<1024/2+20;i++)
      {
         cursor(i,768/2-20+j);
         spi_write16(0xffff);
      }
      for (i=1024/2-20;i<1024/2+20;i++) //mid line
      {
         cursor(i,768/2);
         spi_write16(0);
      }

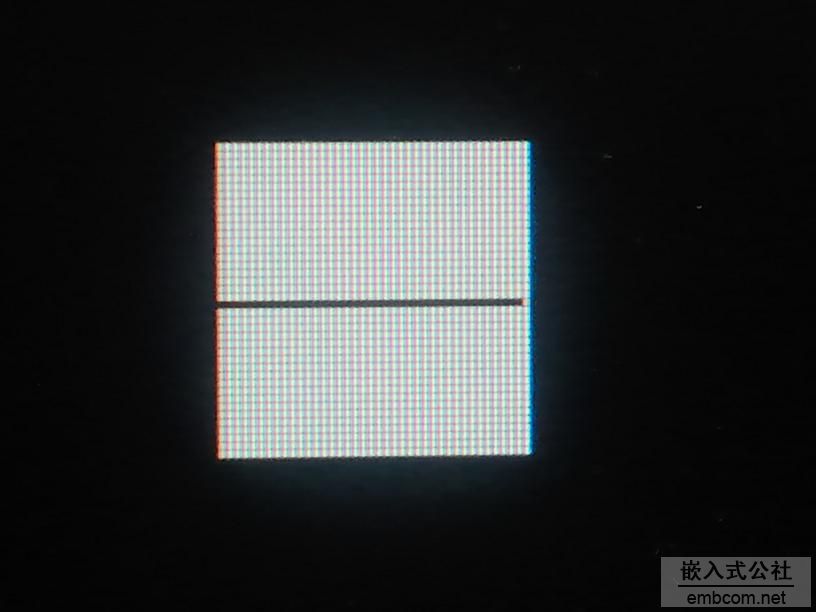

应该是一个白色的填充方框，被中间的黑线完全隔开，少了一个点。
如果增加一个spi_write指令或者cursor指令，这个点就出现了。
不是少刷新了一个数据，就是fifo有个数据没写入sdram。

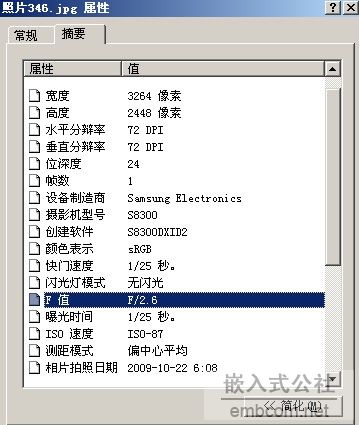

这是用那的手机拍摄的，效果自我感觉不错。也算是对这个DIY项目的一个投入吧。
很多眼睛看不清的，就用这个手机的微距功能拍摄，放大来看。

一朝成名 · 发表于 2009-10-22 15:12:40

把数据算好了写死，虽说cpu很快，但是一直计算，也是浪费时间的
特别对你这个要求性能的东西～

wangkj · 发表于 2009-10-22 15:43:25

那些数据会自动优化掉的。这个放心。

wangkj · 发表于 2009-10-23 19:03:12

今天去cypress展会，没调试，不过，一直再考虑，
基本考虑明白了，就是数据从fifo读取写入sdram的时候，少了一个周期！
按照actel的手册，一个周期足够，实际上必须两个周期，下周试试看。
改起来，比较麻烦，数据流有点乱了。得重新规划。

一朝成名 · 发表于 2009-10-23 20:37:19

恭喜会计收工了。。。。。

wangkj · 发表于 2009-10-27 10:35:26

离收工远的呢，得重新做pcb,增加硬件2d/3d能力，还得调试mini2440兼容部分。
不知道后面咋运作。商业化俺确实不懂。

wangkj · 发表于 2009-10-27 10:50:07

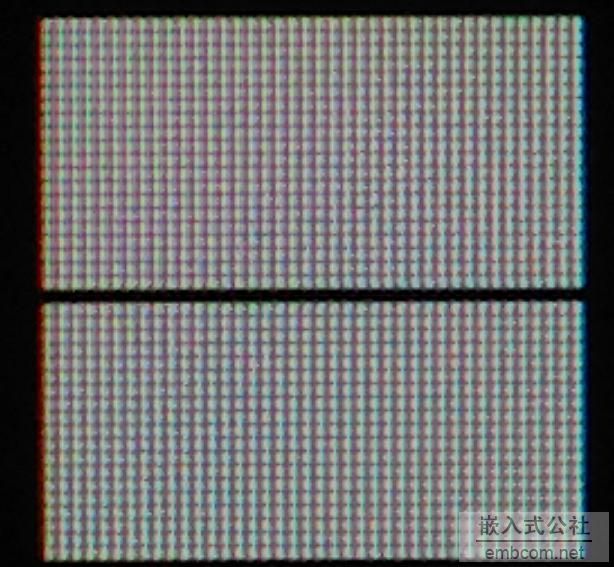

这回完全正常了，多的那一个点也搞定了。跟我的猜测相同，改起来花了不少功夫。
新的芯片，不要相信他的手册和宣传，只能作为参考，一切，还得自己去验证。
所以，在新的项目中，不到不得已，不要采用新元件。
也就是说，新的元件，必须有一组人马做小白鼠，做一些可有可无，甚至验证性的项目。

@︻$▅▆▇◤ · 发表于 2009-10-27 12:01:57

一朝成名 · 发表于 2009-10-27 12:20:35

商家一般不会承认自己的芯片有bug的。。。。。。。。。。。

wangkj · 发表于 2009-11-6 09:33:13

DIY显存8M的单片机显卡(基于stm32，allegro）专区
http://bbs.eeworld.com.cn/forum-97-1.html

自己一个人干非常累，好在几个群友帮我弄了个专区。大家一起做

rp老弟，帮我们搞定allegro16.2安装吧，确定用allegro了。我现在用的15.5

这里可以同步转播

，或者 rp 弄个allegro专区。
