凌力尔特推出150V高压非隔离式同步降压型开关稳压器控制器，无需外部浪涌保护器件
发布时间：2016-5-24 17:20
发布者：eechina
|

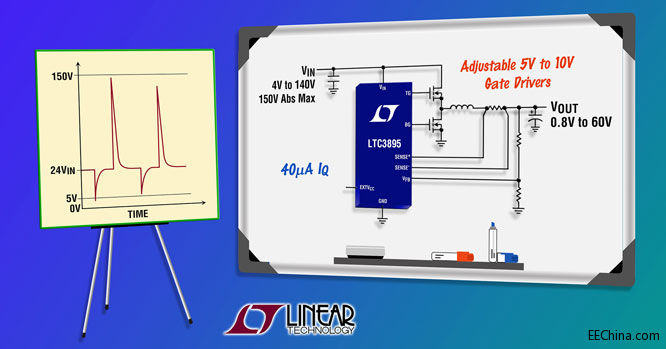

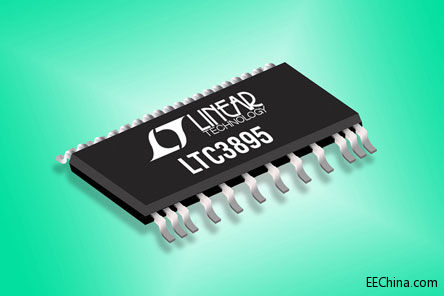

凌力尔特公司 (Linear Technology Corporation) 推出一款高压非隔离式同步降压型开关稳压器控制器 LTC3895，该器件可驱动一个全 N 沟道 MOSFET 电源级。其 4V 至 140V (150V 绝对最大值) 输入电压范围允许使用高压输入电源或具高压浪涌的输入工作，从而无需外部浪涌抑制器件。LTC3895 在输入电压降至 4V 时可继续以高达 100% 占空比运行，从而非常适合交通运输、工业控制、机器人和数据通信应用。 输出电压可设定在 0.8V 至 60V 范围，输出电流高达 20A，效率高达 96%。在休眠模式且输出电压处于稳定状态时，该器件仅吸取 40µA 电流，非常适合始终保持接通系统。一个内部充电泵允许在有压差时以 100% 占空比运行，当用电池供电且处于放电状态时，这种功能很有用。LTC3895 强大的 1Ω N 沟道 MOSFET 栅极驱动器可在 5V 至 10V 范围内调节，以能够使用逻辑级或标准级 MOSFET，从而最大限度提高效率。为了在高压输入应用中防止芯片功率消耗过高，LTC3895 提供了一个 NDRV 引脚，该引脚驱动一个可选的外部 N 沟道 MOSFET 栅极作为低压差线性稳压器给 IC 供电。EXTVCC 引脚允许使用开关稳压器的输出或其他可用电源给 LTC3895供电，从而降低功耗并提高效率。 LTC3895 以 50kHz 至 900kHz 可选固定频率工作，也可同步至一个 75kHz 至 850kHz 的外部时钟。在轻负载时，用户可以选择强制连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 工作。其电流模式架构可提供容易的环路补偿、快速瞬态响应和卓越的电压调节。电流检测通过测量输出电感器 (DCR) 两端的压降完成，以实现最高效率，或者通过采用一个可选的检测电阻器完成。很短的 80ns 最小接通时间允许在高开关频率时实现高降压比。电流折返在过载情况下限制 MOSFET 产生的热量。其他特点包括固定 5V 或 3.3V 输出选择、集成的自举二极管、一个电源良好输出信号、可调输入过压闭锁和软启动。 LTC3895 采用耐热增强型 TSSOP-38 封装，去掉了几个引脚以提供高压间隔。有两种工作结温级版本提供，扩展和工业级版本的温度范围为 –40°C 至 125°C，高温汽车级版本的温度范围为 –40°C 至 150°C。千片批购价为每片 4.70 美元。如需更多信息，请登录 www.linear.com.cn/demo/LTC3895。
性能概要：LTC3895 • 宽输入电压范围：4V 至 140V (150V 绝对最大值) • 宽输出电压范围：0.8V 至 60V • 输出电流高达 20A • 同步整流实现高达 96% 的效率 • 40µA 低静态电流 • 能够以 100% 占空比操作 • 可调 5V 至 10V 栅极驱动电压以用于逻辑级或标准门限 MOSFET • DCR 或 RSENSE 电流检测 • 短的 80ns 最小接通时间可实现高降压比 • 轻负载时可选择以连续、脉冲跳跃或低纹波突发模式工作 • 50kHz 至 900kHz 可选固定工作频率 • 75kHz 至 850kHz PLL 可同步工作频率 • 电流模式控制以实现快速瞬态响应和容易的环路补偿 • 电源良好输出信号 • 可调输入过压闭锁 |
