关于边沿检测简单理解

发布时间：2016-5-10 09:56 发布者：designapp

1、所谓边沿检测，就是检测输入信号或FPGA内部逻辑信号电平的跳变，即实现上升沿或下降沿的检测，捕获到以后以此用作使能信号(简单可理解为：一旦检测到这个信号，则发生什么什么)，来作为时序逻辑的触发信号。总之，在基础中，这个还是很重要的，在后面的串口和SPI接口中都要用到。

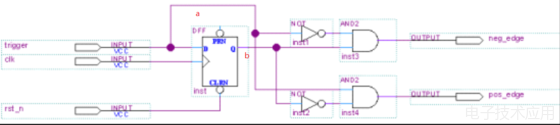

(一)、一级寄存器

从一级寄存器中很好理解下降沿和上升沿的检测：a和b都是从trigger来的(三者一样)，只是b比a在时间上迟了一个寄存器的时间。现在假设0时刻到了，trigger到a了，但是还没有到b，到了寄存器，被寄存了;等待下一个时刻1到来，a走了(不用管了)，来了一个新的叫c,同时，b从寄存器得到了之前寄存的，那个现在的1时刻，有了两个信号，b和c，而且b是前一个时刻的，而c是现在时刻的(谁先谁后这点很重要)。所以：

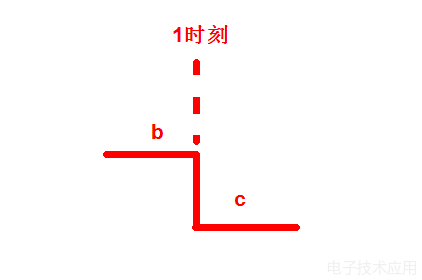

下降沿 neg_edge = b & ~c;

由上图可以看出，当下降沿来的时候，c取反再与上b，得出输出为1;反过来想，输出neg_edge为1的时候就表示检测到下降沿了。

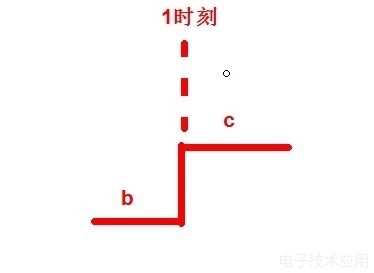

上升沿 pos_edge = ~b & c;

同理。当pos_edge为1，表示检测到上升沿。

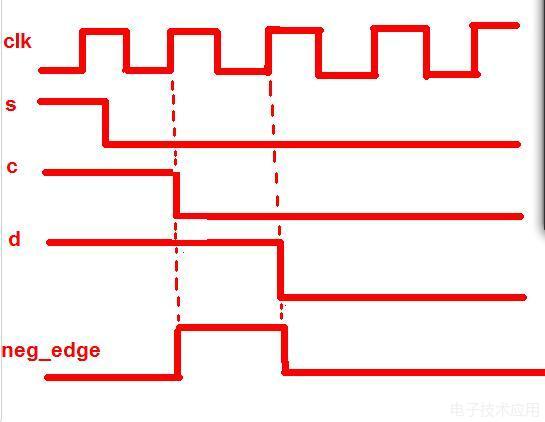

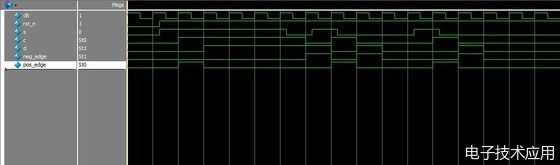

(二)两级寄存器

moduleedge_tech_design

(

clk,

rst_n,

s,

neg_edge,

pos_edge

);

inputclk;

inputrst_n;

inputs;

outputneg_edge;

outputpos_edge;

regc,d;

always@(posedgeclkornegedgerst_n)

if(!rst_n)begin

c
