FPGA实战演练逻辑篇：USB与并口
发布时间：2016-1-28 09:58
发布者：designapp
|

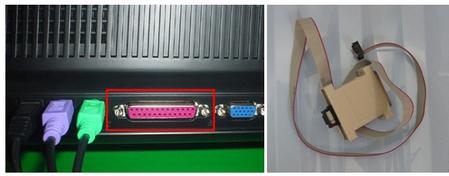

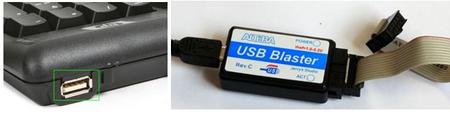

并口是什么?回答这个问题，其实真的很让人“狂汗”，身为工科男，计算机背后的那些接口都没摸清门道，情何以堪啊!不过，本着扫盲的态度，我们还是勉为其难的再强调一下USB和并口的区别吧，区别USB和并口的主要目的是因为FPGA的下载编程器主要是并口的和USB接口的，很多人容易混淆。(特权同学版权所有) USB大家都懂，先说并口，如今要在笔记本电脑甚至台式电脑后面找个并口还真的不容易了，连咱在网络上找个图都要费九牛二虎之力。图1.3左侧那个25PIN的接口便是并口，早期的打印机多是用此接口进行通信的，如今也都已经被USB取代了，所以咱再也寻觅不到它的身影了，也难怪90后的DDMM们听到“并口”便一脸茫然。图1.3右侧是我们的并口下载线(学名Blaster-II)，它的25PIN大头端可以插到左图的并口座上去，而10PIN的小头端是插到我们的FPGA器件引出的配置插座里去的，这样便连接了PC和FPGA，可以进行下载通信了。(特权同学版权所有)  图1.3并口和并口下载线 再来看看USB吧，如图1.4，左图是一台笔记本电脑的USB接口，右图是我们的USB下载线(学名USB-Blaster)，有两条线用于连接USB-Blaster，一条连接PC端的USB，另一端和并口下载线一样要连接到我们的FPGA器件引出的配置插座上。(特权同学版权所有)  图1.4 USB接口和USB-Blaster下载器 USB-Blaster下载器相比于并口下载器，除了接口方便连接外，最大的优势莫过于速率上有较大的提升。 |
