数字工程师要掌握的射频知识连载（二）
发布时间：2015-11-18 14:40
发布者：designapp
|

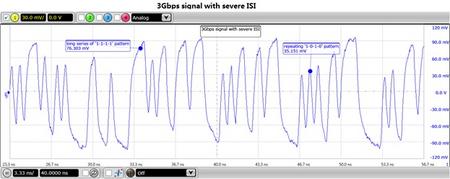

通过前面的研究我们知道数字信号的频谱是分布很宽的，其最高的频率分量范围主要取决于信号的上升时间而不仅仅是数据速率。当这样高带宽的数字信号在传输时，所面临的第一个挑战就是传输通道的影响。 真正的传输通道如PCB、电缆、背板、连接器等的带宽都是有限的，这就会把原始信号里的高频成分销弱或完全滤掉，高频成分丢失后在波形上的表现就是信号的边沿变缓、信号上出现过冲或者震荡等。 另外，根据法拉第定律，变化的信号跳变会在导体内产生涡流以抵消电流的变化。电流的变化速率越快(对数字信号来说相当于信号的上升或下降时间越短)，导体内的涡流越强烈。当数据速率达到约1Gb/s以上时，导体内信号的电流和感应的电流基本完全抵消，净电流仅被限制在导体的表面上流动，这就是趋肤效应。趋肤效应会增大损耗并改变电路阻抗，阻抗的改变会改变信号的各次谐波的相位关系，从而造成信号的失真。 除此以外，最常用来制造电路板的FR-4介质是玻璃纤维编织成的，其均匀性和对称性都比较差，同时FR-4材料的介电常数还和信号频率有关，所以信号中不同频率分量的传输速度也不一样。传输速度的不同会进一步改变信号中各个谐波成分的相位关系，从而使信号更加恶化。 因此，当高速的数字信号在PCB上传输时，信号的高频分量由于损耗会被销弱，各个不同的频率成分会以不同的速度传输并在接收端再叠加在一起，同时又有一部分能量在阻抗不连续点如过孔、连接器或线宽变化的地方产生多次反射，这些效应的组合都会严重改变波形的形状。要对这么复杂的问题进行分析是一个很大的挑战。 值得注意的一点是，信号的幅度衰减、上升/下降时间的改变、传输时延的改变等很多因素都和频率分量有关，不同频率分量受到的影响是不一样的。而对数字信号来说，其频率分量又和信号中传输的数字符号有关(比如0101的码流和0011的码流所代表的频率分量就不一样)，所以不同的数字码流在传输中受到的影响都不一样，这就是码间干扰ISI(inter-symbol interference ISI)。  注：关于传输通道影响以及ISI的概念也可以参考本人刚出版的《高速数字接口原理与测试指南》一书。 |
