高压HB LED驱动器（Maxim）
发布时间：2010-7-16 11:28
发布者：嵌入式公社
关键词：
LED驱动
|

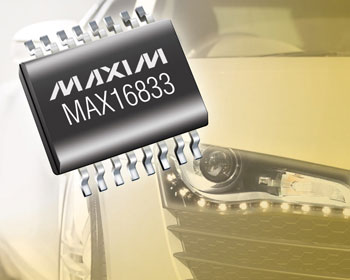

Maxim推出用于boost、buck-boost和buck配置的高压HB LED驱动器MAX16833。器件独特的架构可提供完备的短路保护，通过单线连接至LED，并具有内部频率抖动功能。这些特性使设计人员可以轻松满足DRL (日间行驶灯)、位置灯、转向灯和远/近光灯等大功率汽车照明应用对可靠性的苛刻要求。 MAX16833能够实现具有较高故障容错率和可靠性的LED驱动方案。器件较宽的输入电压范围在正常工作时能够承受峰值高达65V的电池抛负载电压。集成的高边调光p沟道MOSFET驱动器和高边电流检测放大器可检测短路故障，并在发生短路故障时保护LED、驱动器和电池。在输出与地、输入与输出之间均提供该短路保护电路。此外，该架构采用单线与LED连接，有效降低LED与驱动器之间的连线成本和复杂度。MAX16833还包括输出过压保护、过热保护以及一路故障检测输出。 器件的另一个主要特性是内部频率抖动功能，该功能可极大地改善EMI性能，简化电路板设计难度，降低EMI滤波元件成本。MAX16833B版本的HB LED驱动器不包含该频率抖动功能，但提供一路精度为±2%的1.64V基准电压输出，可以用于驱动器电路板上的其它器件。两款器件均采用增强散热的16引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。
Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
