凌力尔特推出具100%占空比的36V输入、三通道、2A+1A+1A (IOUT) 降压型开关稳压器
发布时间：2013-8-16 15:40
发布者：eechina
|

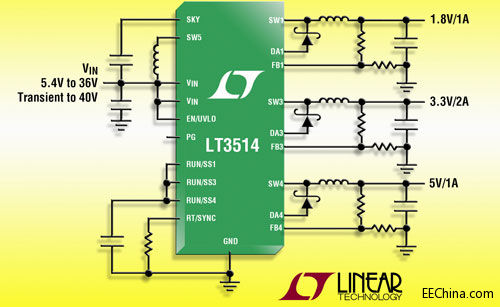

凌力尔特公司 (Linear Technology Corporation) 推出具 100% 占空比操作能力的三输出、36V 降压型开关稳压器LT3514。LT3514 可从一个通道提供 2A 的连续输出电流，另外两个则为每通道 1A 而电压可低至 0.8V。该器件的输入电压范围为 3.2V 至 36V (最大值为 40V)，非常适用于需要多个输出的汽车和工业应用。LT3514 的独特设计包括一个内置的升压型稳压器，从而使每个通道都能以 100% 占空比工作，即使在输入电压低至 3.2V 时也不例外。这种架构使 LT3514 非常适合需要连续输出调节的应用，例如汽车应用中的冷车发动以及停-启操作。 LT3514 的开关频率可由用户编程在 250kHz 至 2.2MHz，且在整个频率范围内是可同步的，从而使设计师能优化效率，同时避开了关键的噪声敏感频段。其 28 引线 4mm x 5mm QFN 封装和高开关频率允许使用小型的外部电感器和电容器，可为多输出应用提供占板面积紧凑和热效率很高的解决方案。 LT3514 采用一个内部 3A 开关和两个 1.45A 开关进行降压转换，并用一个 220mA 开关实现内部升压电路操作，在单个芯片中集成了必需的振荡器、控制和逻辑电路。特殊的设计方法使该器件能在非常宽的输入电压范围内提供高达 88% 的效率，同时 LT3514 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。反相开关降低了输入纹波，而坚固的短路保护则提高了系统的可靠性。其他特点包括输出电压跟踪、可编程欠压闭锁，以及电源良好引脚以指示所有输出处于稳压状态。 LT3514采用耐热性能增强型 4mm x 5mm QFN-28 封装和 TSSOP-24 封装。LT3514E 的千片批购价为每片 3.50 美元。LT3514I经过测试，保证在 -40°C 至 125°C 的结温范围内工作，千片批购价为每片 3.85 美元。两种版本均有现货供应。如需更多信息，请登录www.linear.com.cn/product/LT3514 降压型开关稳压器
性能概要：LT3514 • 宽输入范围：3.2V 至 36V (最大值为 40V) • 一个 2A 输出和两个 1A 输出 • 100% 占空比工作 • 利用电阻器设置的恒定频率 • 坚固的抗短路性能 • 宽 SYNC 范围：250kHz 至 2.2MHz • 反相开关降低纹波 • 800mV FB 电压 • 独立的运行 / 软起动引脚 • 具 UVLO 的停机模式 • 内部补偿 • 过热停机 • 纤巧的 28 引线 (4mm x 5mm) 耐热性能增强型 QFN 和 TSSOP-24 封装 |
