解读ARM GPU的三个发展趋势
发布时间：2012-12-19 09:51
发布者：李宽
|
作者 张国斌 随着智能手机平板电脑进入视网膜屏高清时代，GPU的重要性日益凸显，用户在使用这些电子设备时，首先关注的是高清视频、3D游戏以及flash动画的体验，而这些体验和GPU性能有直接联系，一款性能出色的GPU不但可以给用户以最佳体验，更兼顾低功耗特性，在CPU核战已无悬念的情况下，未来GPU将如何发展？近日，电子创新网总编张国斌独家采访了ARM公司媒体处理部门战略营销副总裁Kevin Smith，就ARM GPU未来发展进行了交流，归纳为ARM GPU的三个发展趋势。 趋势一：关注可扩展性，GPU核战爆发在即 在PC领域，曾经爆发过有关CPU与GPU谁更重要的口水大战，现在看来，两者都重要，因为它们架构不同、侧重不同，CPU和GPU都是具有高速运算能力的芯片，CPU更像“通才”——指令运算+数值运算，GPU更像“专才”——图形计算，不同类型的运算速度决定了它们的能力。因此CPU更擅长像操作系统、系统软件和通用应用程序这类拥有复杂指令调度、循环、分支、逻辑判断的程序任务，而GPU则擅长图形类和非图形类的高度并行数值计算。因此，在一部手机或者平板中，两者需要均衡搭配才能发挥出最大效能。 到目前为止，ARM共发布了人Mali100、Mali300、Mali400、Mali450和Mali T600等五个系列的GPU，在MaliT600以后，ARM GPU在结构上发上了很大改变，以桌面应用看齐，在性能上有很大提升。

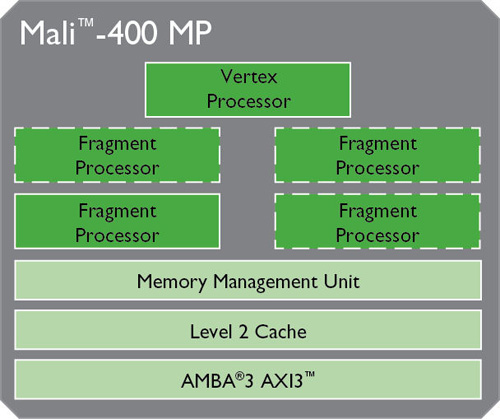

Mali400结构功能图
Mali-t604功能图 Kevin Smith介绍说实际上在发布T600系列时，ARM已经考虑到了与未来64位处理器的兼容问题，所以Mali-T600的第二代支持64位双精度，可以与ARM最新的A50系列64位处理器紧密关联。“另外，T600系列采用了这色器内核架构和三管道体系，更容易实现多核，这比其他架构GPU更有优势。” Kevin Smith强调。“未来ARM会重点优化T600系列产品，例如我们最新发布的T624\T628\T678就比T604在同等裸片面积性能提升50%！” 他解释说性能的提升源自对架构的增强，例如这三款系列GPU可在同样的内核面积下提供更高的时钟频率、更高的IPC(每时钟周期指令数)、更高的能效，所以每个型号的性能都可以提升50％。 另外，这三款GPU也首次次支持ASTC(适应性可扩展纹理压缩)：这是一种由ARM开发、Khronos Group已将其纳入OpenGL ES规范的纹理压缩技术，能在系统级别提高效率，并改进纹理质量和弹性，“而且，ARM GPU也是率先支持OpenGL ES 3.0版新标准的处理器。”他指出，“我们的GPU支持OpenGL Full Profile的GPU计算，不但支持OpenGL ES 1.1/2.0/3.0、DX 11/11 FL 9_3，此外还支持Google RenderScript计算语言。实际上已经向桌面应用看齐。也向GPGPU更迈进了一步。当然，这也是增强兼容性的举措，我们的策略是就是支持公开的各类标准和API。”

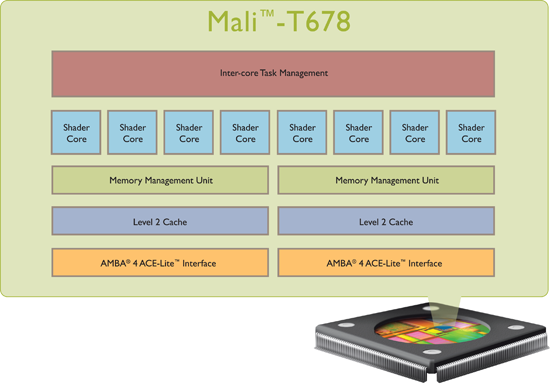

Mali-T678功能框图 由于GPU的并行架构更适合实现多核，因此为未来多核GPU将是一大亮点，Kevin表示依托ARM的独特优势，未来不管是16核还是24核均可以轻易实现。

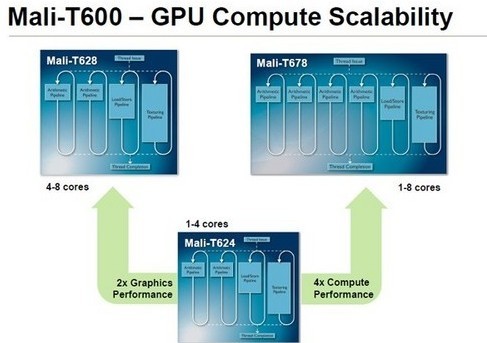

ARM GPU的扩展性示意图 在我采访Imagination时，他们也勾勒了一幅未来处理器发展的蓝图，显然，多核GPU是亮点。
未来处理器发展的蓝图 那么2013年，主流的GPU产品将是多是核心？Kevin认为8核GPU会出现但将是高端市场，主流市场仍将是四核为主，不过他认为明年市场上GPU跨度较大，从单核到双核到四核到8核都有出现，满足市场从低到高的需求。 近日，谷歌Nexus 10平板电脑已经面市，它的真实面貌。该机采用一块10英寸屏幕，分辨率高达2560×1600像素，像素密度为300ppi，超过了iPad4和新iPad，它采用了1.7GHz主频的三星Exynos 5250双核处理器，配备2GB RAM，集成Mali T604四核GPU，Kevin强调这样高端机型足以说明ARM GPU可以支持高端应用。 在GPU的发展策略上，Kevin介绍说ARM会坚持以较小的面积实现更高的性能，即坚持高能效的策略，同时，会考虑高性能方向，向桌面GPU看齐。 以下是各类GPU的功耗对比，可以看出，ARM GPU在单位功耗方面的性能突出，能达到每瓦48GFLOPS的特性，原高于桌面GPU的能效。
趋势二：关注一致性，与CPU融合 在PC处理器领域，AMD以融合CPU和GPU的APU开创了新的PC处理器领域，在移动处理器领域，这个趋势仍将延续，从近日Imagination对MIPS的收购已经显现端倪。Kevin也认同这个趋势，“ARM的GPU不但注重图形处理更看重通用计算，未来CPU与GPU要走融合的道路，所以ARM在布局GPU时就考虑与未来CPU的搭配，比如我们的GPU是支持64位处理器的，所以未来处理器升级到64位我们都可以支持。”他指出，“ARM考虑到是让用户用最快的方式实现低功耗高性能处理器，未来融合CPU与GPU的Soc内部会采用ARM的AMBA总线。” 实际上，在ARM的的Mali-T600 系列 GPU 内的有个作业管理器，它可以任务管理从 CPU 卸载到 GPU，并在活动着色器内核之间实现无缝负载平衡。这个功能估计已经为未来的CPU与GPU融合埋下了伏笔，通过 ARM 的一致性和互连技术，计算任务在异类系统中进行共享处理时，可以轻松跨越 CPU、GPU 和其他可用计算资源，更高效地访问数据。 他强调ARM GPU还关注通用计算，因此，未来也将压缩DSP市场，CEVA是否感受到了压力？ 从支持64位处理里来看，未来采用融合CPU与GPU的处理器将是A50系列处理器，按照某些芯片厂商的估计，预计2014年此类芯片可以面市。 趋势三：工艺升级，2014年ARM处理器采用finFET技术？ 很多人认为ARM处理器在传统工艺上的升级空间已经不大，在英特尔大张旗鼓地宣传3D晶体管技术的时候，ARM 其实也也已经开始了下一代工艺技术的研发，Kevin透露ARM的PIP（物理IP）部门早与TSMC以及Global Foundries合作开始了下一代工艺finFET晶体管工艺技术的研发，这是前所未有的，预计新的工艺技术将在TSMC的16nm工艺 和Global Foundries上的14nm上实现，而新工艺可能会用于ARM下一代64位处理器上。 在具体产品发展上，在ARM公布了最新的A50系列处理器后，已经有AMD、博通（Broadcom）、Calxeda、海思半导体、三星及意法半导体等七家公司获得A53与A57处理器授权，其中，STE声称将在2014年出货A53处理器，这是否意味着2014年ARM处理器将采用finFET工艺技术？ 在今年1月召开的2012国际电子器件会议(IEDM)上，TSMC已经展示有关finFET晶体管工艺技术，台积电将提供的16nm工艺金属布线部分直接沿袭20nm工艺，将晶体管部分换成16nm工艺的FinFET。与20nm工艺相比，可使晶体管的工作速度提高20%～25%，使耗电量降低35%。由于金属布线部分在20nm工艺和16nm工艺间通用，因此两工艺的芯片面积相同。与intel的工艺不同，台积电的finFET晶体管掺入了锗材料。

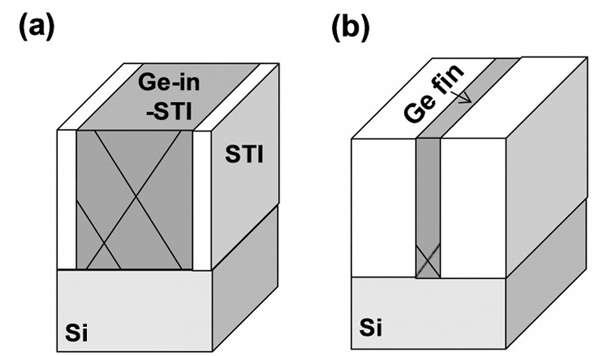

TSMC展示有关finFET晶体管工艺技术 以下为采用主要GPU的处理器性能对比
|
