  舞台灯无频闪无噪音设计IC方案

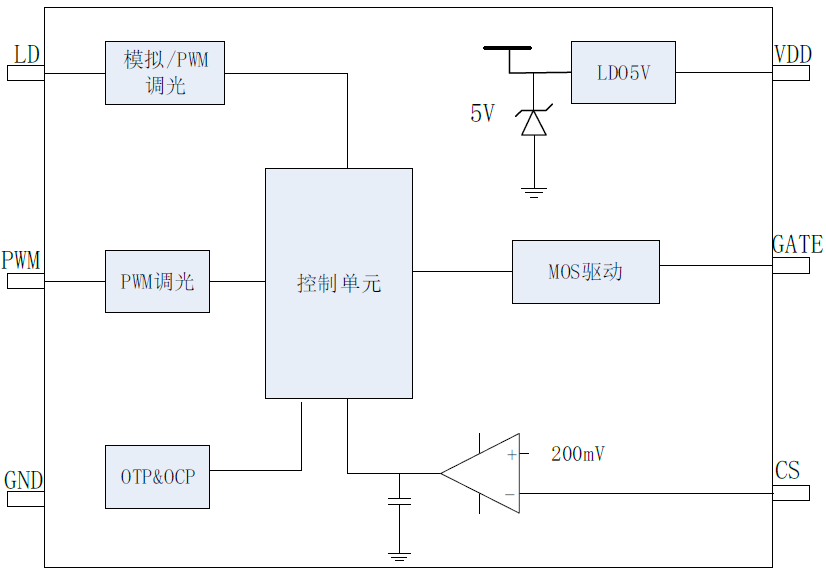

SL8700 是一款外围电路简单的多功能平均电流
型LED 恒流驱动器，适用于宽电压范围的非隔离式
大功率恒流LED 驱动领域。
  芯片PWM 端口支持超小占空比的PWM 调光，
可响应最小60ns脉宽。PWM 端口为高电平时，芯片
正常工作。为低电平时，芯片输出关闭。
  芯片输出电流恒流精度 ≤±3％，且输出电流受
输入输出电压、系统电感的影响小；芯片内部集成环
路补偿，外围电路简洁，系统更加稳定可靠。
芯片通过对LD 端口实现模拟调光功能。LD 接
0.2-1.2V 模拟调光信号输入时，系统为模拟调光模
式。LD 模拟调光模式时，端口电压低于0.2V，输出
关闭。也可以利用LD 的模拟调光特性，配合PWM 调
光，实现软启动功能。
  LD、PWM 引脚悬空时，建议与VDD 引脚短接在
一起使用。

  支持高辉调光，调光比65536：1
  平均电流工作模式
  高效率：最高可达95%
  输出电流可调范围60mA~5A
  内置5V 稳压管
  外驱MOS
  最大工作频率1MHz
  恒流精度≤±3%
  支持PWM/模拟调光

  景观亮化洗墙灯
  舞台调光效果灯
  高端汽车照明
  LCD 背光照明
  建筑照明

应用电路
