DCDC5-40V升压芯片，支持PWM调光及模拟调光LED驱动器

小郑

说明
  SL8533X 是一系列外围电路简洁的宽调光比升压调光LED 恒流驱动器，适用于3-40V 输入电压范围的LED恒流
照明领域。
  SL8533X 采用我司专利算法，可以实现高精度的恒流效果，输出电流恒流精度≤±3％，电压工作范围为5-40V
，可以轻松满足锂电池及中低压的应用需求，输出耐压仅由MOS 耐压决定。
  SL8533X内部有本司专利的高精度低失调恒流算法，请尽量确保VIN 的上电时间<500ms。
  SL8533X PWM 调光支持高辉应用，支持1K 以上的调光频率，分辨率超过1000：1，调光全程无频闪。当EN/DIM
拉低到GND 超过40ms，芯片自动进入休眠模式以降低功耗，此时待机电流<2uA，当EN/DIM 端口拉高以后芯片重新
启动。EN/DIM 管脚不能悬空，不使用时应与VIN 管脚短接在一起。
  SL8533X LD 端口支持模拟调光，调光范围0.2-2.5V。LD 端口接电容到地，可以调整软启动时间。
  SL8533X VDD 端口可以为外围的PWM 控制芯片供电。
  SL8533X的输出电流通过IFB 端口电阻来设定。
支持过温降电流和输出过压保护。

特性
● 支持1000：1调光比
● 工作电压范围5-40V
● 启动电压2.9V
● 支持软启动
● 转换效率>95%
● 超低待机功耗<2uA
● 真正无频闪调光
● 支持调光频率超过32K
● 支持开关频率设置
● 支持PWM调光以及模拟调光
● 内置40V LDO供电
● 恒流精度≤±3％
● 支持过温降电流
● 支持输出过压保护
● 封装：ESOP8/ESSOP10

应用范围
● 户外照明
● 智能照明
● 带锂电应用方案
● 低压商业LED 照明
● 太阳能
● 补光灯

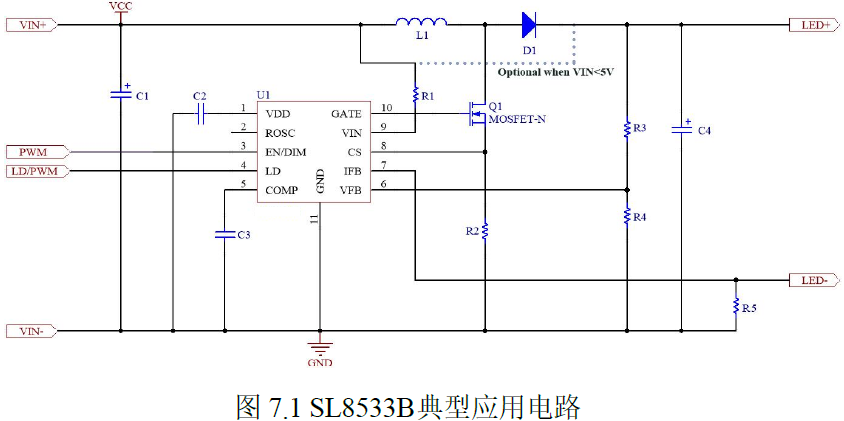

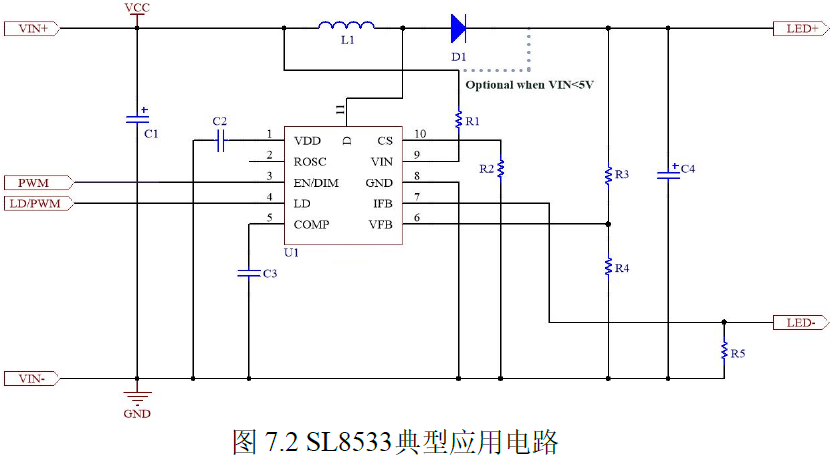

应用电路




极限参数
