替代方案:SL2516D低成本替代LN2516B 脚位兼容
概述
SL2516D 是一款外围电路简单，内置100V功率MOS，适用于8-100V全电压范围的非隔离式恒流LED驱动芯片。
SL2516D 采用了PWM工作模式，典型工作频率为140kHz。在应用中可以采用较小值的电
SL2516D 通过对MODE端口进行控制实现二功能切换。MODE悬空时为高亮模式，MODE接高电平时为低亮模式，其中低亮电流为高亮电流的50%
SL2516D 采用ESOP8封装，芯片底部散热片内置SW脚。
特点
内置100V MOS
输入电压范围：8V-100V
效率90%
输出电流范围：100mA-1.5A
平均电流工作模式
过温时减小输出电流
工作频率：140kHz
应用
直流或交流输入LED驱动器
RGB背光LED驱动
电动自行车照明
摩托车照明
汽车照明

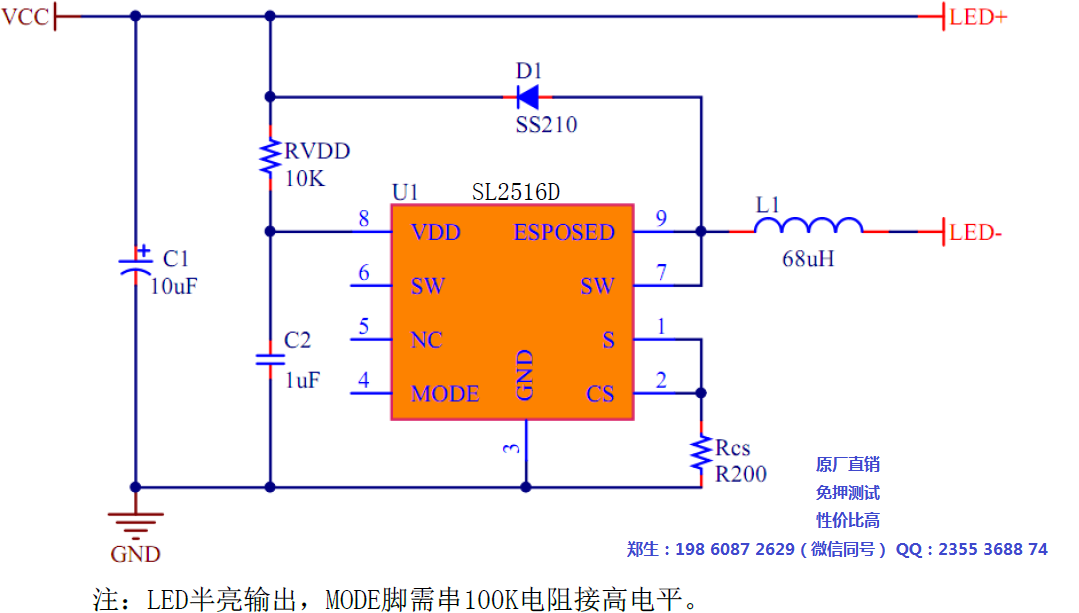

电路图
|
|
