显卡的最新进展

[复制链接]
发表于 2009-9-4 18:39:05 | 显示全部楼层 |阅读模式
关键词: 进展
一会上贴图,下午搞好了,基本能出效果了,没带手机数据线,无法上传。
弄个qq邮箱,stmp又出问题了。
发表于 2009-9-4 18:44:25 | 显示全部楼层
恭喜会计,又有了新的进展!!!
发表于 2009-9-4 18:55:28 | 显示全部楼层
恭喜恭喜呀,赶紧传来看看。。。
 楼主| 发表于 2009-9-4 19:09:10 | 显示全部楼层

不用fifo,用寄存器做的缓冲,pll到130Mhz

缺点是逻辑单元占用较多,1024*768本来点频是65M,需要两倍的频率,
如果是1280*1024需要160M,1920*1200需要400M,器件跑不动。

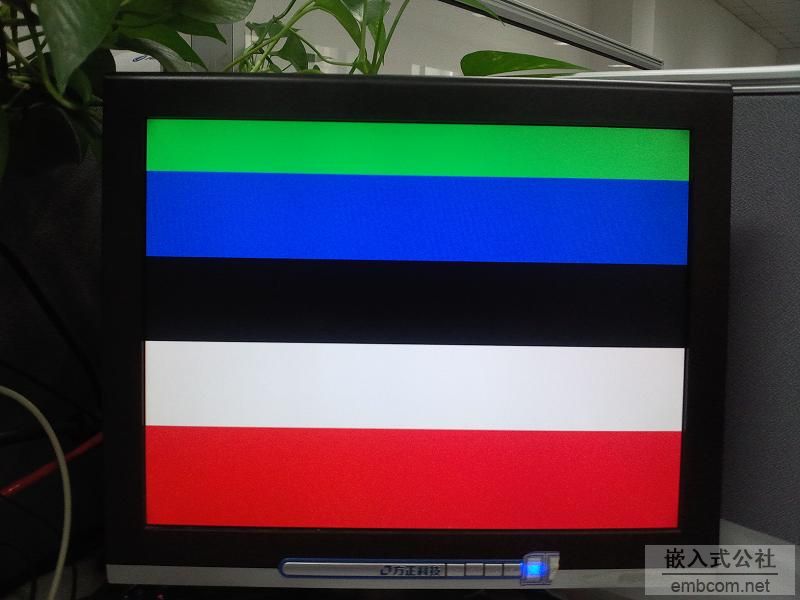

这是epm570做通了,测试用的。

这个是7.16完成的,没有贴出来,测试硬件功能和actel cpld(fpga)方案可行性的。

不用fifo,用寄存器做的缓冲,pll到130Mhz

不用fifo,用寄存器做的缓冲,pll到130Mhz
 楼主| 发表于 2009-9-4 19:12:40 | 显示全部楼层

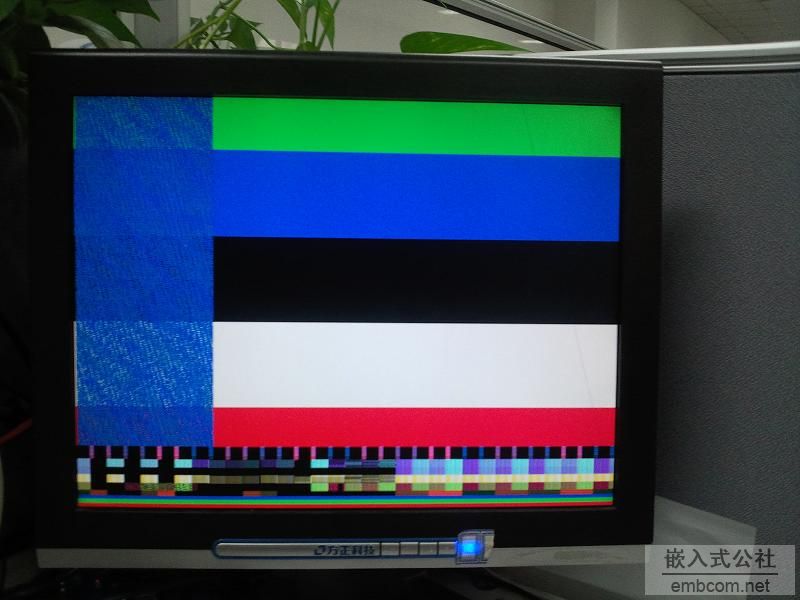

错一个字母的图片

本帖最后由 wangkj 于 2009-9-4 19:25 编辑

验证了一个问题:刷屏没错,错在数据写入。多亏了以前的那个测试程序。
这个是2009,9,04上午的测试图。(就是今天!!!)
只有1/4的出现花屏,其他3/4数据不动!没有写入。
 楼主| 发表于 2009-9-4 19:17:20 | 显示全部楼层

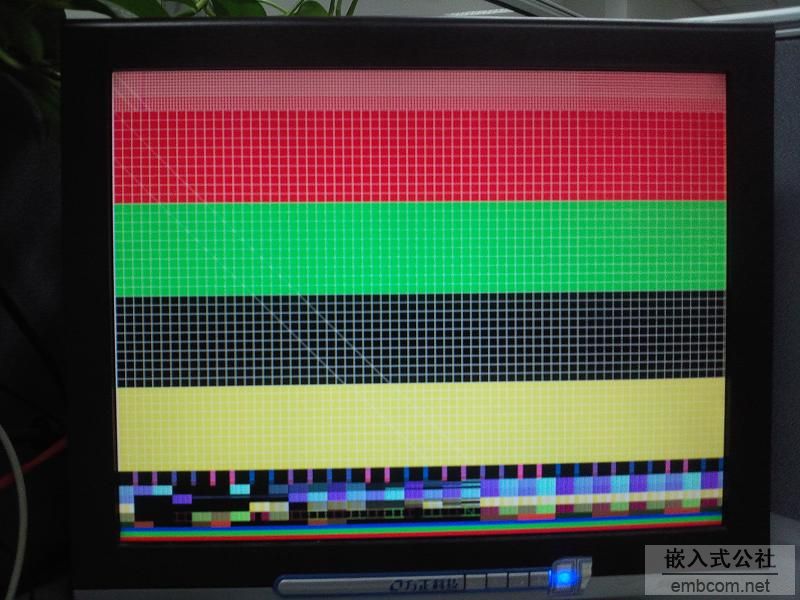

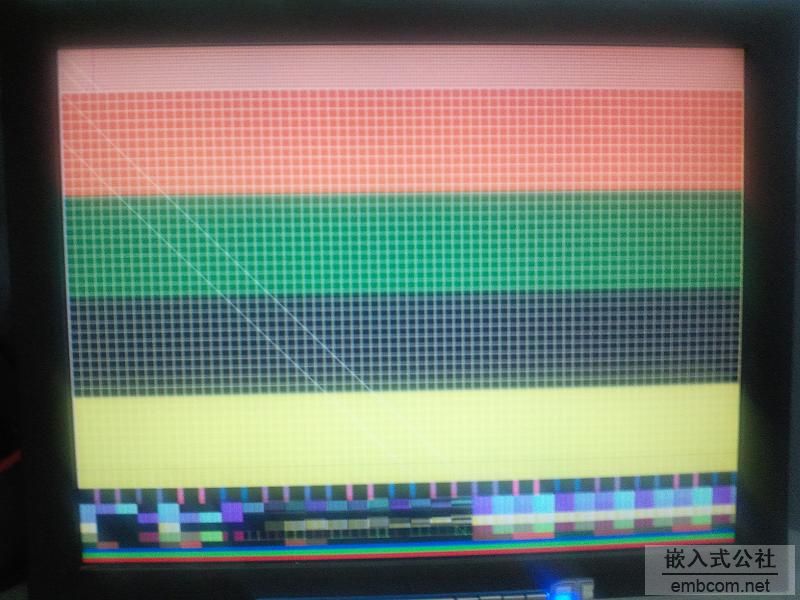

正式下午修正之后的图片,为了找这个错误的字母,折腾了我3周。
最下面的几行是:数据输入、数据输出,刷屏指针,3原色测试。这些是cpld逻辑做出来的,上面的才是mcu输入的数据。
 楼主| 发表于 2009-9-4 19:20:28 | 显示全部楼层

原理图、配件清单

本帖最后由 wangkj 于 2009-9-4 19:21 编辑

pdf 格式

mini2440_20090518.pdf

164.97 KB, 下载积分: 积分 -1

MINI2440_20090521_xcl.pdf

6.68 KB, 下载积分: 积分 -1

 楼主| 发表于 2009-9-4 19:22:39 | 显示全部楼层

mcu 程序

/*******************************************
单片机显卡测试程序
硬件规格:
stc51单片机主控,cpld+sdram实现显卡硬件,
这是stc51的主控程序。

by
wangkj@yahoo.com
qq:1248780
群:630571
create 2009-07-10
version 0.1
STC5205AD
*******************************************/


//#include "REG51F.H"
//#include
#include
#include
#include

sbit MCU_IR_PWM    = P3^7;
sbit _CS = P1^4;            // SPI总线的片选信号线
sbit SPCK= P1^7;            // SPI总线的钟信号线
sbit MOSI= P1^5;            // SPI总线的串行数据输出线
sbit EA0 = P1^6;            // 地址/数据选择

#define        TRUE        1
#define        FALSE        0
#define     WIDTH       1024
#define     HIGH        768
//#define     nop()  _nop_

volatile unsigned  int data TimerCounter=0;

/********************************************/
/*          定时器 0 中断服务               */
/* 说明:  100us 中断一次, 优先级最高        */
/********************************************/

void  Timer0_Int(void) interrupt 1 using 1 //自动reload方式,10us
{

    TimerCounter++;
}

//延时1ms

void nop()
{
   unsigned char data i;
   for (i=0;i<1;i++)
   {
   }
//   _nop_ ;
}

void udelay(void)
{
   unsigned char data i;
   for (i=0;i<10;i++);
}

void delay1ms(void)
{
   unsigned  int data OldTimerCounter;
   OldTimerCounter = TimerCounter;
   while((TimerCounter-OldTimerCounter)<100)//
   { //如果调试,请把1换成不同到值,1是延时1ms,误差很小
    MCU_IR_PWM=~MCU_IR_PWM;
   }

}
/*从SPI总线上读入一个字节
unsigned int spi_read16(void)
{
    unsigned int data inData;
    unsigned char data i;
    for(i=0; i<8; i++)    // 移8次
    {
        SCK = 0;        // 拉低时钟线
        inData <<= 1;
        inData |= MO;    // 从SPI总线的数据输出线SO上读入一位
        SCK = 1;        // 拉高时钟线
    }
    return(inData);
} */    // python:  for i in range(1,15): hex(i*1024+i)
/*输出一个字节到SPI总线上*/
void spi_write8(unsigned char data outData)
{
   char i,j;
   for(i=0; i<8; i++)
   {

        SPCK = 0;
        if ((outData & 0x80)==0)
          MOSI=0;
        else
          MOSI=1;
        //delay1ms();
        for(j=0;j<3;j++);
        SPCK = 1;
        for(j=0;j<3;j++);
        //delay1ms();
           outData <<= 1;

/*        outData <<= 1;
        SPCK = 1;
        MOSI = CY;
        SPCK = 0;     */
   }
   SPCK = 0;
/*  for(i=0; i<8; i++)        // 移8次
    {
//        outData <<= 1;
//        MOSI = CY;
        SPCK = 1;
        if ((outData & (0x80>>i))==0)
          MOSI=0;
        else
          MOSI=1;

            // 移出一位,送出至SPI总线的数据输出MOSI上
        SPCK = 0;
    } */
}/*读SPI器件的状态*/
void spi_write16(unsigned int  outData)
{
   union
   {
      unsigned int  Data16;
      unsigned char Data8[2];
   } spi8;
   spi8.Data16=outData;
   spi_write8(spi8.Data8[0]);     //high
   spi_write8(spi8.Data8[1]);   //low
}
void cursor(unsigned int x,y)  //设置显存地址 8M 寻址空间。
{
   //int i;
   union
   {
      unsigned long int addr;
      unsigned int addr_HL[2];
   } addr_union;
   addr_union.addr=1L*(long)y*WIDTH+(long)x;
   EA0=1;//set cmd status
   //addr=272*y+x;
   spi_write16(addr_union.addr_HL[0]);    //high
   spi_write16(addr_union.addr_HL[1]);    //low

   EA0=0;//set data status        PutCmd(0);//reset display ram pointer to 0
}
void clr_scr(void)
{
   unsigned char i,j,k;

   cursor(0,0);
   //addr= 1L*WIDTH*HIGH*8*2;
   MOSI=0;
   for(i=0;i<97*2;i++)
     for(j=0;j<255;j++)
       for(k=0;k<255;k++)
         {SPCK=1;SPCK=0;}
}
//主程序
void main(void)
{

unsigned  int  i,j,k;//OldTimerCounter;
unsigned long int x,y;
// unsigned char ch;//    cmd,
// unsigned int j;

P1M0=0x00;       //准双向口
P1M1=0x00;
// AUXR = 0x40;  //可能不能位寻址以及OR,AND 操作,待验证
//AUXR=0x20;//6x UART  速度
AUXR=0x40|0x80; //T0,T1 12X
// AUXR=0x40;
//T0 正常 T1/1 12倍速, UART正常 ,禁用ADC,SPI,低压中断。
/***********************************************
AUXR 地址8EH 复位值=xxxx xx00B

7     6     5         4     3    2     1      0
T0x12 T1x12 UART_M0x6 EADCI ESPI ELVDI            - - 0000,00xx
定时器0 和定时器1:
STC12C5410AD 和STC12C2052AD 系列是 1T 的8051 单片机,为了兼容传统8051,定时器0 和定时器1 复
位后是传统8051 的速度,即12 分频,这是为了兼容传统8051。但也可不进行12 分频,实现真正的1T。
T0x12: 0, 定时器0 是传统8051 速度,12 分频;1, 定时器0 的速度是传统8051 的12 倍,不分频
T1x12: 0, 定时器1 是传统8051 速度,12 分频;1, 定时器1 的速度是传统8051 的12 倍,不分频
如果UART 串口用定时器1 做波特率发生器,T1x12 位就可以控制UART 串口是12T 还是1T 了。
UART 串口的模式0:
STC12C5410AD 和STC12C2052AD 系列是 1T 的8051 单片机,为了兼容传统8051,UART 串口复位后是兼容
传统8051 的。
UART_M0x6: 0, UART 串口的模式0 是传统12T 的8051 速度,12 分频;
1, UART 串口的模式0 的速度是传统12T 的8051 的6 倍,2 分频
如果用定时器T1做波特率发生器时,UART串口的速度由T1的溢出率决定
EADCI: 0, 禁止A/D 中断; 1,允许A/D 中断
ESPI: 0, 禁止SPI 中断; 1,允许SPI 中断
ELVDI: 0, 禁止低压中断; 1,允许低压中断
5V 单片机,3.7V 以下为低压,3V 单片机,2.4V 以下为低压,
如ELVDI=1(允许低压中断),则会产生低压中断,现版本无低压检测中断,是低压复位。
STC12C5410AD 系列无低压检测中断,只有STC12C2052AD 系列单片机才有低压检测中断。
*************************************************/
// 28.636晶振,bps 2400 误差 0.21% STC5410可以12倍速T1,
// T0 标准51方式,做 1ms 基准时间用

  PCON=0x80;  //12倍T1 *  2 倍 bps 2400*12*2=57600
//  PCON=0x00; //正常操作,没有倍速
/***********************************************
7    6     5    4   3   2   1  0
SMOD SMOD0 LVDF POF GF1 GF0 PD IDL
POF:上电复位标志位,单片机停电后,上电复位标志位为1 ,可由软件清0 。
    实际应用:要判断是上电复位(冷启动),还是外部复位脚输入复位信号产生的复位,还是内部看门狗复位
P D: 将其置1 时,进入Power Down 模式,可由外部中断低电平触发或下降沿触发中断模式唤醒。
    进入掉电模式时,外部时钟停振,CPU、定时器、串行口全部停止工作,只有外部中断继续工作。
IDL:将其置1,进入IDLE 模式(空闲),除CPU 不工作外,其余仍继续工作,可由任何一个中断唤醒。
    现C 版本开始大量供货,C 版本IDLE 模式可正常使用(原A 版本和B 版本建议不要用IDLE 模式)。
GF1,GF0: 两个通用工作标志位,用户可以任意使用。
SMOD: 波特率倍速位,置1,串口通讯波特率快一倍
***********************************************/
// SMOD=1;
  IE=0x00;  //disable all interrupt
/************************************************
IE(0A8H)
7  6   5  4  3   2   1   0
EA EC ET2 ES ET1 EX1 ET0 EX0
使能位=1 使能中断
使能位=0 禁止中断
位标号功能
IE.7 EA 全局禁止位如果EA=0 禁止所有中断如果EA=1 通过置
位或清除使能位对应的每个中断被使能或禁止
IE.6 EC PCA中断使能位
IE.5 ET2 定时器2 中断使能位
IE.4 ES 串行口中断使能位
IE.3 ET1 定时器1 中断使能位
IE.2 EX1 外部中断1 使能位
IE.1 ET0 定时器0 中断使能位
IE.0 EX0 外部中断0 使能位
*************************************************/
  IP=0x02;  //Timer0 is first level of interrupt
/**********************************************
IP(0B8H) 7 6 5 4 3 2 1 0
PT2 PS PT1 PX1 PT0 PX0
中断优先级控制位=1 定义为高优先级中断
中断优先级控制位=0 定义为低优先级中断
IP.6 PPC PCA中断优先级控制位
IP.5 PT2 定时器2 中断优先级控制位
IP.4 PS 串行口中断优先级控制位
IP.3 PT1 定时器1 中断优先级控制位
IP.2 PX1 外部中断1 中断优先级控制位
IP.1 PT0 定时器0 中断优先级控制位
IP.0 PX0 外部中断0 中断优先级控制位
************************************************/
  TMOD=0x22; //T0,T1 8 bit Reload

/***********************************************
TMOD 地址:89H 不可位寻址 复位值:00H
7    6   5  4  3    2   1  0
GATE C/T M1 M0 GATE C/T M1 M0
定时器1 定时器0
位符号 功能
TMOD.7/ GATE TMOD.7 控制定时器1,置1 时只有在INT1 脚为高及TR1 控制位置1 时才可打开定时器/ 计数器1。
TMOD.3/ GATE TMOD.3 控制定时器0,置1 时只有在INT0 脚为高及TR0 控制位置1 时才可打开定时器/ 计数器0。
TMOD.6/ C/T TMOD.6  控制定时器1 用作定时器或计数器,清零则用作定时器(从内部系统时钟输入),
                    置1 用作计数器(从T1/P3.5 脚输入)
TMOD.2/ C/T TMOD.2  控制定时器0 用作定时器或计数器,清零则用作定时器(从内部系统时钟输入),置1
                    用作计数器(从T0/P3.4 脚输入)

TMOD.5/TMOD.4 M1、M0 定时器定时器/计数器1模式选择
0 0   13位定时器/ 计数器,兼容8048 定时器模式,TL1 只用低5 位参与分频,TH1 整个8 位全用。
0 1   16位定时器/ 计数器,TL1、TH1 全用
1 0   8 位自动重装载定时器,当溢出时将TH1 存放的值自动重装入TL1。
1 1   定时器/ 计数器1 此时无效(停止计数)。
TMOD.1/TMOD.0 M1、M0 定时器/ 计数器0 模式选择
0 0   13位定时器/ 计数器,兼容8048 定时器模式,TL0 只用低5 位参与分频,TH0 整个8 位全用。
0 1   16位定时器/ 计数器,TL0、TH0 全用
1 0   8位自动重装载定时器,当溢出时将TH0 存放的值自动重装入TL0。
1 1   定时器0 此时作为双8 位定时器/ 计数器。TL0 作为一个8 位定时器/ 计数器,通过标准定时器0
      的控制位控制。TH0 仅作为一个8 位定时器,由定时器1 的控制位控制。


***********************************************/
  TH1=BAUD_2400;                 //设置串口的波特率为2400 for OSC 28.636Mhz//19200 for 29.08M
  TL1=BAUD_2400;                 //It Will be 2400*12*2 = 57600              //19200*6-115200 6x UART模式
/**********************************************
  串行口在方式1和方式3的波特率可变,与定时器T1或T2的溢出速率有关。51子系列
’常用定时器T1作为波待率发生器,这时方式1和方式3的波特率由定时器Tl的溢出率
确定
***********************************************/

  SCON=0x42;  //8bit variable,无多机通讯,REN=0,disable receive and set TI to generate serial send interupt
              //else the serial interupt will not work.
/**********************************************
  sc0N是一个可位寻址的专用寄存器,用来设定串行口的工作方式、控制串行口的接收
’发送以及状态标志。SCON的字节地址为98H,位地址为98H一9FH。其格式如下:
    D7  D6  D5  D4  D3  D2  Dl  D9
    SM0 SM1 SM2 REN TB8 RB8 TI  RI
各位的定义说明如下
SMO SCON.7  Serial Port mode specifier.(NOTE 1).
SM1 SCON.6  Serial Port mode specifier.(NOTE 1).
SMO SM1 Mode Description baud Rate
0   0   0    SHIFT REGISTER FOSC/12
0   1   1    8-BitUART      Variable
1   0   2    9-BitUART      Fosc/64 or Fosc/32
1   1   3    9-BitUART      Variable
SM2 SCON.5
  在工作方式2和方式3中允许多机通信控制位。若SM 2置1,则允许多机通
信。当串行口以方式2或方式3接收时,若SM2=1,且接收到的第9位数据(RB8)为l,则
接收到的前8位数据送入SBUF,并置位RI产生中断请求;否则,RI=o,接收到的前8位数
据丢失。而当sM2=o时,则不管RB8是o还是1,都将前8位数据装入SBUF中,并产生中
断请求。
  在方式1中,若SM2=1,则只有接收到有效的停止位时,RI才置1,否则RI 0
在方式o中,SM2必须为o。
REN SCON.4  允许串行接收位。该位由软件置位或清除。REN=1时,允许接收;REN=o时,禁止接收
TB8 SCON.3
在工作方式2或方式3时,该位为发送的第9位数据,可按需要由软件置位或
清零。在许多通信协议中,该位常作为奇偶校验位。在Mc5—5l多机通信中,TB8的状态用
来表示发送的是地址帧还是数据帧,TB8=o时,为地址帧,TB8=1时,为数据帧。
RB8 SCON.2
在工作方式2或方式3时,存放接收到的第9位数据,代表着接收效据的某种
特征。例如,可能是奇偶位,或为多机通信中的地址/数据标识位。在方式o中,RB8未用;在
方式1中,若SM2=o,RB8是已接收到的停止位。
TI SCON.1
发送中断标志。方式0中,串行发送完第8位数据后,由硬件置位;在其它方
式中,在发送停止位开始时,由硬件置位。TI=1时,表示帧发送结束,其状态既可供软件查
询使用,也可申请中断。在任何方式中,TI都必须由软件清0。
RI SCON.O
接收中断标志。在方式o中,接收完第8位数据后,由硬件置位;在其它方式中,
在接收到停止位的中间时由硬件置位。RI=1时,表示帧接收结束,其状态既可供软件查询
使用,也可申请中断。RI也必须靠软件清o。
when reset ,SCON=0;
***********************************************/
  REN=1;      //enable serial receive

  TH0=256-111; //1000000/(11.0592*1000*1000/111)=10.04 us
  TL0=256-111;
  TR0=1;
  TR1=1; //TCON=0x50;//0B01010000;  //Timer1 enable    Timer0 enable,No external INT
  ET0=1; //enable Timer0 interupt
//  ET1=1; //enable Timer1 interupt
  ES=1;  //enable serial interupt
  EA=1;  //enable  interupt
/*************************************************
    TCON作为定时器/汁数器的技制寄存器,其功能是控制定时器T0或T1的运行或停
止,标志定时器的溢出和中断情况。
TCON: TIMER/COUNTER CONTROL REGISTER. BIT ADDRESSABLE.
        TFl TR1  TFO  TRO  IE1  IT1  IEO  ITO
位地址  8FH  8xH  8DH  8CH  8BH  8AH  89H  88H
    (1)TF1(TCON.7):定时器T1溢出标志。TI溢出时,由硬件自动使置1,并向
CPU申请中断。当进入个断服务程序时,硬件自动将TFl清0。TFl也可以用软件清0。
    (2)TR1(TCON.6);定时器T1运行控制1位。由软件来置1或清0。 1启动工作,0停止。
    (3)TF0(TCON.5):定时器T0溢出标志。
    (4)TR0(TCON.4):定时器T0控制位
    (5)IE1(TCON.3):外部中断1(INT1)请求标志。
    (6)IT1(TCON.2):外部中断1触发方式选择位。
    (7)1E0(TCON .l):外部中断0(INT0)请求标志。
    (8)IT0(TCON.0):外部中断0触发方式选择位。当ITo=o时,为电平触发方式当ITo=1时,为边沿触发方式
       检测到由高到低的负跳变,,则置IEo标志为1,表示外部中断o正在向CPU申请中断必须保证外部中断源输人的高电平
       和低电平的持续时间在12个时钟周期以上
    TCON中的低四位(1E1、ITl、IE0,IT0)与中断有关
TCON.7 Timer 1 overflow flag. Set by hardware when the Timer/Counter 1 overlows.Cleared by hardware
processer vectors to the interrupt service routine.
TCON.6 Timer 1 run control bit. Set/cleared by software to turn Timer/Counter 1 ON/OFF.
TCON.5 Timer O overflow flag. Set by hardware when the Timer/CounterO overflows.Cleared by hsrdware
proceaser vectors to the service routine.
TCON.4 Timer O run control bit. Set/cleared by software to turn Timer/Counter O ON/OFF.
TCON.3 External Interrupt 1 edge flag. Set by hardware when External Interrupt edge is detected.
Cleared by hardware when interrupt is processed.
TCON.2 Interrupt 1 type control bit. Set/cleared by sotlwsre to specify falling edge flow level triggered
External Interrupt.
TCON. 1 External Interrupt O edge flag.Setby hardware when External Interrupt edge deteeted.Cleared
by hardware when interrupt is proeeased.
TCGN.O Interrupt O type control bit. Set/cleared by sotlwsre to specify fsfling edge/low level triggered
External Interrupt.
**************************************************/
  char_init();
/*  i=0;
    for(i=0;i<100;i++)//延时1s,等待所有的机器都启动
{       send_char(i);
       Delay1ms();
}
*/

  SPCK=0;
  while(1)
  {
//   if ((char_can_read()>=1))
   if ((1))
         {
//      cmd=get_char();
//        if (cmd==0x0a) //pc发送不同的命令字,可以执行不同的操作
//        if (cmd=='a') //pc发送不同的命令字,可以执行不同的操作
        //for(j=0;j<10000;j++)  delay1ms();
        //EA0=0;
        //delay1ms();
        //EA0=1;
        //spi_write16(0);
        for(j=0;j<1000;j++)   //delay
           delay1ms();
        EA0=1;
        spi_write16(0);
        spi_write16(0xffff);spi_write16(0xffff);spi_write16(0xffff);spi_write16(0xffff);//reset command
        spi_write16(0);
        EA0=0;
        delay1ms();
        //去掉这行,verilog 接收会出错,开始部分正常(<3000)
/*        for(j=0;j<15000;j++)   //delay
           delay1ms();

        clr_scr();
        for (x=0;x<1024L*1024L;x++)
        {
          //EA0=1; //
          //EA0=!EA0;
          if ((x %5 )==0)
            spi_write16(0x07e0);//green//spi_write16(j);
          else if  ((x % 5)==1)
            spi_write16(0xf800);//blue//spi_write16(j);
          else if  ((x % 5)==2)
            spi_write16(0x001f);//red//spi_write16(j);
          else if  ((x % 5)==3)
            spi_write16(0x0000);//black//spi_write16(j);
          else if  ((x % 5)==4)
            spi_write16(0xffff);//white//spi_write16(j);
          if (x<160*1024L)
            spi_write16(0x07e0);//green
          else
          if (x<2*160*1024L)
            spi_write16(0xf800); //blue/
          else
          if (x<3*160*1024L)
            spi_write16(0);
          else
          if (x<4*160*1024L)
            spi_write16(0xffff);
          else
            spi_write16(0x001f); //red/
          //spi_write16(x>>16);
          for(y=0;y<1;y++)
          {

             // delay1ms();
          }
          //send_char('.');//    send_char(0xd);send_char(0xa);
          //clr_scr();
        }
        spi_write16(0xffff);
           for(j=0;j<20000;j++)
          delay1ms();
        //////////////////////////////////
        //for(i=0;i<1024;i++)
        while (1)
        {
         for(i=0;i<768;i++)
          {
            cursor(i,i);
            delay1ms();
            spi_write16(0xffff);
          }
          cursor(0,750);
          for (j=0;j<5000;j++) {delay1ms();    spi_write16(0xff);}
          cursor(0,0);
          for(i=0;i<768;i++)
             for (j=0;j<1024;j++)
                if (i==j)
                  spi_write16(0);   //for(n=0;n<1;n++);清屏 延时用2足够了,如果硬件规格高,可以省略。
                else
                  spi_write16(0xffff);  //delay1ms();
          cursor(0,760);
          for (j=0;j<5000;j++) {delay1ms();    spi_write16(0xff00);}
        }
        for(i=0;i<768;i++)
          {
            cursor(i,0);
            spi_write16(0xffff);
          }
        for(i=0;i<768;i++)
          {
            cursor(i,767);
            spi_write16(0xffff);
          }
        for(i=0;i<768;i++)
          {
            cursor(0,i);
            spi_write16(0xffff);
          }
        for(i=0;i<768;i++)
          {
            cursor(767,i);
            spi_write16(0xffff);
          }
        for(i=0;i<768;i++)
          {
            cursor(797,i);
            spi_write16(0xffff);
          }         */
        clr_scr();
        for(k=5;k<20;k++)
        {
          cursor(0,0);//clear screen
          for(i=0;i<768;i++)
             for (j=0;j<1024;j++)
                if ((i==j)||(i==j+k*5)||(i%k==0)||(j%k==0)||(i==0)||(j==0)||(j==1023)||(i==767))
                  spi_write16(0xffff);   //for(n=0;n<1;n++);清屏 延时用2足够了,如果硬件规格高,可以省略。
                else
                  //spi_write16(0x0);  //delay1ms();
                {
                  if (i<150)
                    spi_write16(0x07e0);//green
                  else
                  if (i<2*150)
                    spi_write16(0xf800); //blue/
                  else
                  if (i<3*150)
                    spi_write16(0);
                  else
                  if (i<4*150)
                    spi_write16(0xf800|0x07e0);
                  else
                    spi_write16(0x001f); //red/

                }
          send_char('*');send_char(0xd);send_char(0xa);
        }

      }
  }
//  for(i=0;i<1000;i++)//延时1s,等待所有的机器都启动
//    Delay1ms();
//   OldTimerCounter = TimerCounter;
//   while((TimerCounter-OldTimerCounter)<=20000)//无符号数减法
//   {
//   }

}

src.rar

53.58 KB, 下载积分: 积分 -1

 楼主| 发表于 2009-9-4 19:23:40 | 显示全部楼层
那个压缩文件是工程文件,可以直接烧程序。
发表于 2009-9-4 19:25:01 | 显示全部楼层
这个是不是该加个精啊?
发表于 2009-9-5 13:22:00 | 显示全部楼层
果然是大师级人物。我顶!
 楼主| 发表于 2009-9-9 16:57:28 | 显示全部楼层
for(i=0;i<768;i++)
                  {
                    cursor(i,i);
                        //for(j=0;j<5000;j++)
                         //  delay1ms();
                        spi_write16(0xffff);
                        //for(j=0;j<5000;j++)
                        //   delay1ms();
                  }

        for(j=600;j<768;j++)
                 for(i=0;i<1024;i++)
                  {
                    cursor(i,j);
                        //for(j=0;j<5000;j++)
                         //  delay1ms();
                        spi_write16(0);
                        //for(j=0;j<5000;j++)
                        //   delay1ms();
                  }
 楼主| 发表于 2009-9-9 16:58:05 | 显示全部楼层

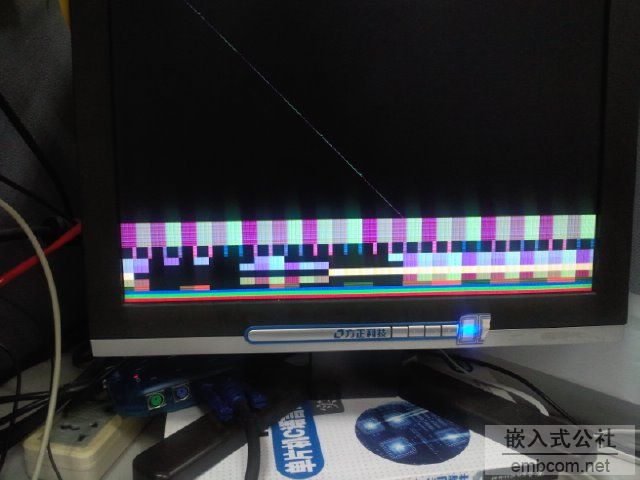

显示效果

 楼主| 发表于 2009-9-9 16:59:15 | 显示全部楼层
本帖最后由 wangkj 于 2009-9-10 16:47 编辑

本来想显示白线,成彩色的了。写成数据0,也是彩线。但是,如果连续写0,能完成清屏。
可能fifo的数据输入控制还是有点问题呀。
 楼主| 发表于 2009-9-9 17:00:45 | 显示全部楼层

拍照效果在室内不好,来一张室外的对比一下。

拍照效果在室内不好,来一张室外的对比一下。
同样的手机拍的。转换到640*480,原图太大,
上不来。
 楼主| 发表于 2009-9-9 17:01:42 | 显示全部楼层

排的白纸也很清楚,不知道为啥拍显示器不行。

颜色也全花了,本来是各种颜色的,结果,全白了。(底部的指示行)
 楼主| 发表于 2009-9-10 08:35:23 | 显示全部楼层
这个效果较好,拍不同位置,有不同的曝光量。向下一点,不是外界光线影响就成。
发表于 2009-9-10 08:58:15 | 显示全部楼层
什么时候开卖?价格是多少?
 楼主| 发表于 2009-9-10 09:48:15 | 显示全部楼层
还没计划,不过,我肯定是必须完成的。这版本,有两个布线设计错误,得改版。
原计划,本来包括一个actel的烧写器,但不好用,只好去掉了。原来可以半成品就可以出,
到时候,自己升级就行。现在看来,只能我自己烧程序了。我是买的现成的烧写器,500多,
每个人买一个不现实。所以,只能调试的没有bug了,就可以出了。

另外,如果那位兄弟着急,想玩硬件,可以帮我用protel重新设计一下硬件,
就是一个单片机+a3p060,我原来用allegro做的。设计基本照抄这个原理图就行。

原理图和单片机的程序是完全开放的,也希望大家当单片机学习。
我正在考虑是不是开放一部分verilog代码,不包括sdram控制,而是用内置的
 楼主| 发表于 2009-9-10 09:50:45 | 显示全部楼层
4K ram实现 160×120的显示器显示方案,这样,玩俄罗斯方块之类的游戏是完全没问题的。
这样,这就是一个 单片机和 cpld/fpga的学习板子,如果可能内置basic(arm版本),就是早期的8086 pc机了。

想想,不知道该不该。早期的pc也就是64K内存,640K软驱而已。
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

关于我们  -  服务条款  -  使用指南  -  站点地图  -  友情链接  -  联系我们
电子工程网 © 版权所有   京ICP备16069177号 | 京公网安备11010502021702
快速回复 返回顶部 返回列表
