运放电路的求助

电子爱好者008 · 发表于 2012-9-27 09:28:11

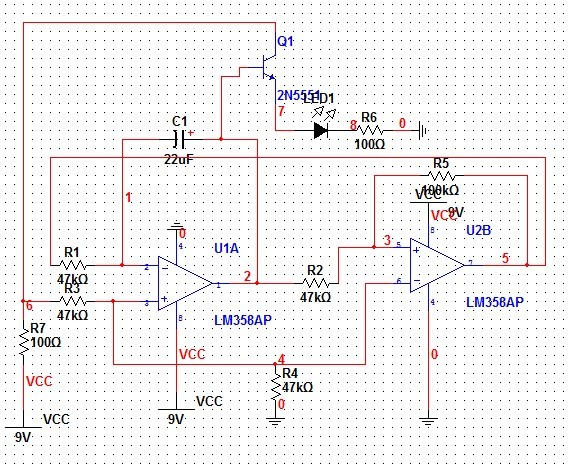

请问这个电路图的原理什么？是一个什么样的电路？那个22uf的电解电容是干什么用的，希望能详细说明下，万分感激

MpuPlayer · 发表于 2012-9-27 11:42:29

这应该是一个震荡电路，毛片知道

电子爱好者008 · 发表于 2012-9-27 15:02:34

可以在说清楚点吗

3637320230 · 发表于 2012-12-2 08:47:44

sinotyk · 发表于 2012-12-2 11:28:17

施密特振荡器

ok4659 · 发表于 2012-12-2 15:32:27

xiexing1110 · 发表于 2012-12-3 08:31:48

负反馈

qianliyimeng · 发表于 2012-12-7 10:19:57

震荡的。。。

ywzhao1970 · 发表于 2012-12-15 23:31:03

led恒流驱动电路，

mndy · 发表于 2012-12-19 19:25:38

u1A为积分器电路,时间常数t=C1XR1. U2B为同相施密特触发器. 此电路为－个振荡电路,从2脚输出叁角波,从五脚输出方波.具体工作原理相关集成运祘放大器书藉有介绍,可参阅.

hdm66 · 发表于 2012-12-23 10:34:29

是一个振荡电路，电容器是起负反馈用的

panminghui · 发表于 2013-2-9 09:37:52

受教育了！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

wccd · 发表于 2014-3-19 10:45:19

sinotyk 发表于 2012-12-2 11:28
施密特振荡器

对，用施密特组成的一个LED频闪灯电路。

964826861 · 发表于 2014-5-2 14:37:05

应该是一个自激振荡电路，但是led是干什么用的？
