面向升/降压或降/升压型大电流 LED 应用的45V、2.3A LED 驱动器（凌力尔特）
发布时间：2012-8-23 18:09
发布者：eechina
关键词：
LED驱动
|

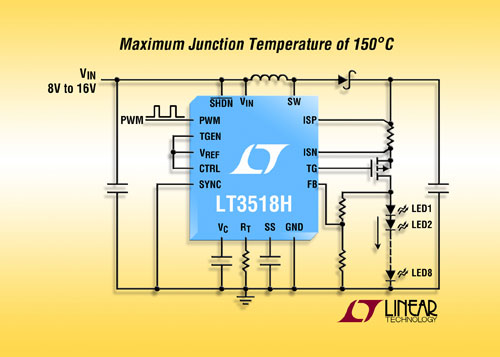

可提供 150°C 最高结温并采用 QFN 封装 凌力尔特公司 (Linear Technology Corporation) 推出 LT3518 的 H 级版本。LT3518 是一款 45V、高压侧电流检测 DC/DC 转换器，为以恒定电流驱动大电流 LED 而设计。LT3518 具有 3V 至 30V 输入范围，瞬态保护电压可至 40V，使该器件非常适用于多种应用，包括汽车、工业和建筑照明。 H 级版本能以高达150˚C 的结温工作，相比之下，E 级和 I 级版本的最高结温均为 125˚C。E、I 和 H 级版本的所有电气性能规格都相同。H 级版本的器件经过测试并保证至 150˚C 最高结温。它们非常适用于汽车和工业应用，而这类应用常遭受高环境温度。 LT3518 能以标称的 12V 输入驱动多达 8 个 300mA 的白光 LED，从而非常适用于汽车显示器背光照明等应用。LT3518 在 LED 的高压侧检测输出电流，能实现降压、降压-升压或升压型配置。它采用 4mm x 4mm QFN 封装，在升压模式可提供高达 90% 的效率。LT3518 提供 True Color PWM™ 调光，能在高达 3000:1 的调光范围提供恒定 LED 色彩。就要求不那么苛刻的调光需求而言，CNTRL 引脚可用来提供 10:1 的模拟调光。其固定频率、电流模式架构确保在很宽的电源和输出电压范围内稳定工作。频率调结引脚使用户能在 250kHz 至 2.5MHz 范围内设定频率以优化效率，同时最大限度地减小外部组件尺寸。 LT3518HUF 采用 16 引脚 QFN 封装，有现货供应，千片批购价为每片 3.79 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3518。 45V、2.3A LED 驱动器可提供 150°C 最高结温
性能概要：LT3518H • 150°C 最高结温 • 3000:1 True Color PWM 调光比 • 2.3A、45V 内部开关 • 100mV 高压侧电流检测 • 开路 LED 保护 • 可调频率：250kHz 至 2.5MHz • 宽输入电压范围： o 在 3V 至 30V 范围内工作 o 瞬态保护达 40V • 以升压、降压和降压-升压模式工作 • 用于 PMOS LED 断接的栅极驱动器 • 恒定电流和恒定电压调节 • CTRL 引脚提供 10:1 模拟调光 • 低停机电流：<1μA • 纤巧 (4mm x 4mm) 16 引脚 QFN 封装 |
