如何区分PMOS和NMOS的符号

McuPlayer · 发表于 2012-4-17 22:32:34

我看电路图分不清PMOS和NMOS，每次都找个标准图去比较
有神马好法子帮下我，我这人条条的记性不好，但对形象的描述印象很深

看了10几年了，至今无法独立识别PMOS和NMOS符号的人，伤不起啊

sherwin · 发表于 2012-4-17 22:37:10

同毛片，悲摧啊！

McuPlayer · 发表于 2012-4-17 22:51:40

关键是这图片每天看10次以上，看了10几年，还没记住，太悲催了

1770309616 · 发表于 2012-4-17 23:11:31

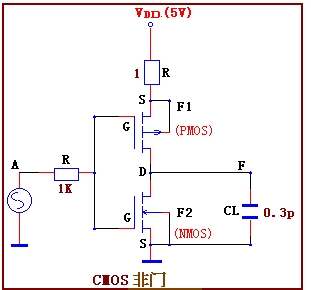

CMOS 非门电路结构：用一个 PMOS 和一个 NMOS 组成的互补对称 MOS 构成的 CMOS 单元是目前数字技术中广泛使用单元电路。

　　　　

　　如图示 CMOS 非门电路结构，将增强型 PMOS 和 NMOS 的栅极（G）接在一起，漏极（D）也接在一起，PMOS 的源极（S）接在正的供电电源上，NMOS 的源极（S）接在地上。对 NMOS 管，当 vDS>0，vGS>VtN 时，管子导通；对 PMOS 管，当 vDS<0，vGStP 时管子导通。

我习惯上与三极管PNP、NPN相比较记忆，就是PNP与PMOS、NPN与NMOS相当来记，只不过图中箭头要相反，即： 360截图20120417232625843.jpg
