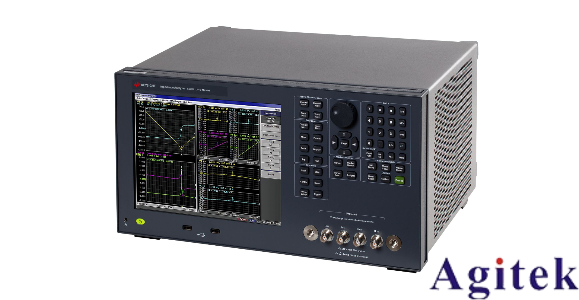

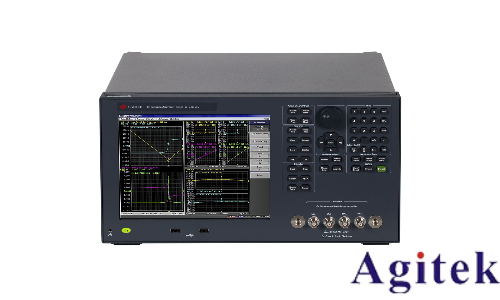

是德科技（Keysight）的E4990A阻抗分析仪是一款高性能仪器，适用于电子元件、半导体器件及材料的交流阻抗测量。其频率范围覆盖20Hz至120MHz，具备高精度、多功能接口及丰富的分析功能，在高频测试与材料特性研究中扮演着关键角色。本文将结合仪器特性与实操经验，探讨高频测试优化技巧及材料分析中的实用方法，助力用户提升测试效率与数据准确性。 一、高频测试的基础设置与参数优化 1. 频率范围选择与扫描策略 E4990A提供5种频率选件（10MHz至120MHz），用户需根据待测对象（如谐振器、高频电感）的特性选择合适频段。例如，测量射频元件时优先选择120MHz选件，而低频元件可选用10MHz版本。此外，仪器支持频率升级选件，便于后续扩展需求。扫描模式建议选择分段扫频功能：将频段划分为多个子段，独立设置各段的频率范围、测试点数，避免冗余扫描，尤其适用于需重点观察特定频响特征的场合（如谐振点）。 2. 信号电平与直流偏置的精细调控 高频测试中，信号电平可能影响元件阻抗特性。利用E4990A的自动电平控制（ALC）功能，可稳定设定测试信号电压（5mVrms至1Vrms）或电流（200μArms至20mA），即使在阻抗变化时仍保持信号恒定。对于半导体器件或非线性元件，需结合直流偏置扫描（-40V至+40V，-100mA至+100mA），分析其阻抗随偏置电压/电流的变化规律。例如，变容二极管的CV特性可通过直流电平相关性测试直观呈现。 3. 阻抗测量精度保障 在高频段（≥50MHz），寄生参数（如电缆电容、接触电阻）易引入误差。建议使用低损耗测试电缆及专用夹具（如N1500A材料套件），并启用短路/开路校准消除系统误差。此外，设置适当的平均次数与测量点数平衡速度与精度：高频快速扫描可选较少点数，而关键频点需增加平均次数降低噪声。 二、高频测试中的技巧与注意事项 1. 谐振器特性评估 高频谐振器（如晶体振荡器）需精确测定谐振/抗谐振频率及Q值。通过分段扫频聚焦目标频段，结合E4990A的等效电路分析功能（支持7种模型），可拟合出电感、电容、串联电阻等参数。例如，使用RLC串联模型解析谐振器的寄生损耗，优化设计。 2. 传输线阻抗匹配优化 在射频电路测试中，利用E4990A的多通道功能同步测量不同节点的阻抗，辅助调整匹配网络。例如，通过频域阻抗曲线识别反射峰值，定位阻抗不匹配的位置，进而优化元件布局或调整Smith圆图参数。 3. 抗干扰措施 高频测试环境易受电磁干扰，建议将仪器接地良好，使用屏蔽测试盒，并关闭周边无关设备。若存在噪声，可启用仪器的噪声抑制功能或选择较低的测试信号电平，提高信噪比。 三、材料分析中的深度应用 1. 介电常数与磁导率测量 结合专用夹具（如分裂圆柱腔体85072A或平行电极SMD夹具），E4990A可直接计算材料的介电常数（ε）和磁导率（μ）。关键在于正确配置夹具参数（尺寸、电极间距），并利用仪器内置模型转换功能。例如，在微波频段分析陶瓷材料的损耗角正切（tanδ），指导高频电路板材选型。 2. 温度依赖性研究 通过选配温度控制附件（如N1500A-007），实现-55℃至150℃的变温测试。例如，观察聚合物电解质在不同温度下的阻抗变化，揭示其离子传导机制。需注意温度稳定时间设置，确保材料达到热平衡后再启动测量。 3. 复合材料分层分析 利用频率扫描解析多层材料的阻抗谱，通过不同频段对应不同深度/尺度的响应特征，识别涂层厚度或界面特性。例如，在电池隔膜研究中，低频段阻抗反映整体电阻，高频段则揭示电极-电解质界面的电荷转移阻抗。 四、数据处理与结果验证 1. 等效电路建模与参数提取 E4990A的等效电路分析工具可将复杂阻抗数据转化为直观的元件组合模型（R-C、R-L-C等）。用户需根据待测物物理结构选择模型，并通过拟合优度（如卡方值）评估模型准确性。例如，用Randles模型解析电化学阻抗谱中的扩散电阻与双电层电容。 2. 极限线测试与可靠性评估 设置极限线功能可自动判定测量结果是否在预设容差范围内，适用于批量元件的质量控制。例如，在生产线中快速筛选电感器的Q值是否符合规格，提高检验效率。 通过USB、GPIB或LAN接口将数据同步至PC，利用配套软件（如Keysight PathWave）进行高级分析。支持CSV导出分段扫频设置与结果，便于后续跨仪器数据对比或长期趋势监测。 五、实用维护与校准建议 1. 定期校准与误差溯源 建议每季度进行标准校准套件（如16380A电容标准组）校准，核查基本阻抗精度（±0.08%）。若发现偏差，需检查测试电缆、夹具连接状态，或使用校准选件1A7进行扩展校准。 2. 环境条件控制 仪器最佳工作温度范围15℃至30℃，湿度≤80%。长期存放需定期通电预热，避免潮湿环境导致内部元件老化。 3. 附件管理与兼容性 针对不同测试场景选用专用夹具（如SMD测试夹、变压器夹具），并确保附件与仪器固件版本兼容。例如，使用16048A测试引线时需确认其频率上限是否符合当前测试需求。 E4990A阻抗分析仪凭借宽频覆盖、高精度及灵活扩展性，成为高频元件表征与材料特性研究的强大工具。通过优化参数设置、合理选择测试附件、结合先进分析功能，用户可深入挖掘待测物的电学本质，助力研发创新与质量管控。掌握本文所述技巧，既能提升测试效率，又能确保数据可靠性，为电子、材料科学领域的探索提供坚实支撑。
|
