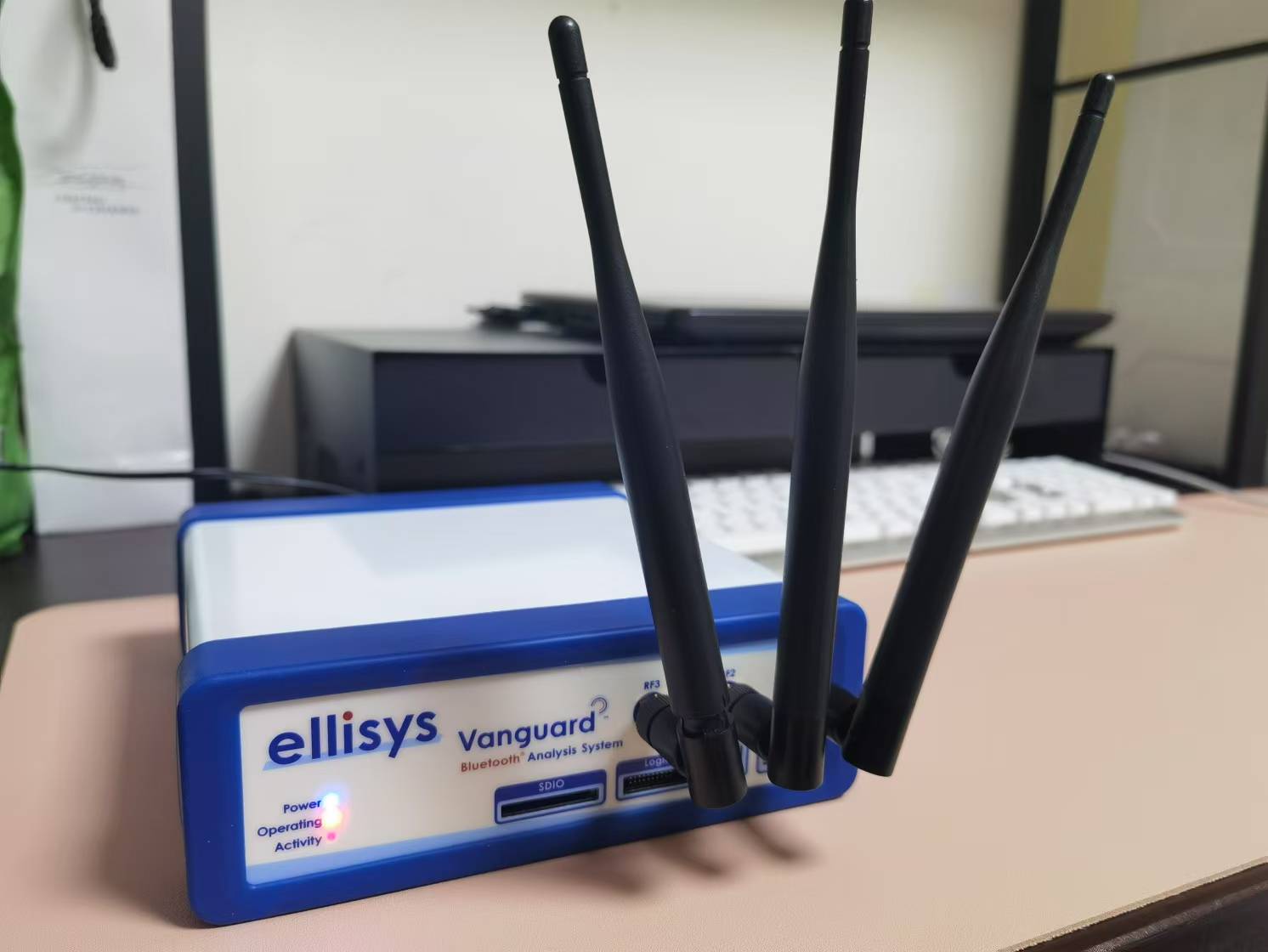

测试协议分析仪的实时响应效率需从硬件性能、软件处理能力、协议解析精度和实际场景模拟四个维度综合评估。以下是具体测试方法及步骤，结合工具与场景设计，帮助量化分析仪的实时性表现： 一、硬件性能测试：验证底层捕获能力- 最大吞吐量测试
- 目的：评估分析仪在无丢包情况下的最大数据捕获速率。
- 方法：
- 使用高速信号发生器（如Keysight 81150A）生成已知协议的连续数据流（如10Gbps以太网、PCIe 3.0）。
- 逐步增加数据速率，观察分析仪的丢包率（通过内置统计功能或外部流量监控工具）。
- 记录无丢包时的最大速率（如9.8Gbps）和丢包阈值（如10.1Gbps时丢包率>0.1%）。
- 工具：信号发生器、流量监控软件（如Wireshark抓包对比）。
- 时序精度测试
- 目的：验证分析仪对信号时序的捕获精度（如时钟偏移、抖动）。
- 方法：
- 生成具有精确时间间隔的信号（如I2C总线中SCL时钟的50%占空比，频率100kHz）。
- 用分析仪捕获信号，测量实际时钟周期与理论值的偏差（如理论10μs，实测9.98μs）。
- 计算时序误差率：(实测值-理论值)/理论值×100%。
- 工具：高精度示波器（对比分析仪与示波器的时序测量结果）。
二、软件处理效率测试：评估协议解析与触发响应- 协议解析延迟测试
- 目的：测量从数据捕获到协议字段解析完成的时间。
- 方法：
- 生成包含特定协议字段的测试数据（如HTTP请求头中的User-Agent字段）。
- 在分析仪中设置触发条件（如User-Agent == "TestAgent"），并启用时间戳记录。
- 对比触发时刻（数据到达硬件接口）与解析完成时刻（触发动作执行），计算解析延迟。
- 重复测试1000次，统计平均延迟和最大延迟（如平均50μs，最大120μs）。
- 工具：自定义测试脚本（如Python生成测试数据）、分析仪内置时间戳功能。
- 复杂触发响应测试
- 目的：验证多条件逻辑触发的实时性。
- 方法：
- 设计复杂触发条件（如TCP端口 == 443且HTTP方法 == POST且Content-Length > 1024）。
- 生成符合条件的数据流，记录触发响应时间（从数据满足条件到分析仪执行捕获动作的时间）。
- 对比简单触发（如TCP端口 == 443）的响应时间，评估逻辑运算对实时性的影响。
- 工具：协议测试仪（如Spirent TestCenter）、分析仪触发日志。
三、实际场景模拟测试：结合真实业务流量- 突发流量压力测试
- 目的：模拟网络拥塞或设备突发通信场景，测试分析仪的实时处理能力。
- 方法：
- 使用流量生成工具（如Ixia Xcellon）发送短时间高密度流量（如1秒内发送10万个数据包）。
- 观察分析仪的捕获完整性（丢包率）和触发响应稳定性（是否漏触发）。
- 统计突发流量下的最大处理包率（如50万pps）和触发成功率（如99.9%）。
- 工具：流量生成器、分析仪丢包统计功能。
- 多协议混合测试
- 目的：验证分析仪在混合协议环境下的实时响应效率。
- 方法：
- 同时生成多种协议数据（如以太网、I2C、SPI、CAN），并设置不同触发条件（如以太网：IP地址 == 192.168.1.1，I2C：设备地址 == 0x50）。
- 观察分析仪能否同时满足所有触发条件，并记录各协议的触发响应时间。
- 评估多协议并行处理能力（如是否出现协议优先级冲突导致的延迟）。
- 工具：多协议信号发生器、分析仪多触发日志。
四、对比测试：与同类产品或理论值比对- 横向对比测试
- 目的：通过对比同类产品，评估分析仪的实时性优势或不足。
- 方法：
- 选择2-3款主流协议分析仪（如Saleae Logic Pro、Beagle I2C/SPI分析仪）。
- 在相同测试环境下（如相同数据速率、触发条件），对比各设备的解析延迟、触发响应时间和丢包率。
- 生成对比报告，突出测试设备的性能定位（如“低延迟型”或“高吞吐型”）。
- 理论值验证测试
- 目的：验证分析仪的实际性能是否接近理论极限。
- 方法：
- 根据分析仪的硬件规格（如FPGA时钟频率、存储器带宽），计算理论最大吞吐量和最小延迟。
- 将实测结果与理论值对比，评估硬件设计的优化程度（如实测吞吐量达到理论值的95%）。
五、测试结果分析与优化建议- 关键指标总结
- 记录以下核心数据：
- 最大无丢包吞吐量（如9.8Gbps）
- 平均协议解析延迟（如50μs）
- 复杂触发响应时间（如120μs）
- 突发流量下的触发成功率（如99.9%）
- 性能瓶颈定位
- 若解析延迟过高：检查软件算法复杂度（如是否使用硬件加速解析）。
- 若吞吐量不足：评估硬件接口带宽（如是否支持PCIe 4.0）或存储器容量。
- 优化建议
- 对实时性要求高的场景（如高速总线调试），选择支持硬件触发的分析仪（如FPGA硬件过滤）。
- 对复杂协议解析，优先使用专用协议芯片（如USB 3.x分析仪内置专用控制器）。
示例测试报告片段
测试项目 测试方法 实测结果 理论值 性能达标率
10Gbps以太网吞吐量 信号发生器逐步升速 9.8Gbps（丢包率0%） 10Gbps 98%
HTTP协议解析延迟 触发条件：User-Agent == "Test" 平均50μs，最大120μs 40μs 83%
I2C突发通信触发响应 1秒内10万次START条件 触发成功率99.9% 100% 99.9%
通过上述方法，可全面评估协议分析仪的实时响应效率，为设备选型或性能优化提供数据支持。
|
