使用协议分析仪进行数据分析与可视化，需结合数据捕获、协议解码、统计分析及可视化工具，将原始数据转化为可解读的图表和报告。以下是详细步骤及关键方法，涵盖从数据采集到可视化的全流程： 一、数据采集与预处理1. 明确分析目标- 场景示例：
- 网络故障：定位丢包、延迟高的原因。
- 安全审计：检测异常流量（如DDoS、数据泄露）。
- 性能优化：评估应用响应时间、带宽利用率。
- 关键操作：
- 根据目标选择捕获接口（如以太网、Wi-Fi、USB）和协议（如TCP/IP、HTTP、CAN）。
- 设置过滤条件（如IP地址、端口号、协议类型）减少无关数据。
2. 实时捕获与存储- 工具选择：

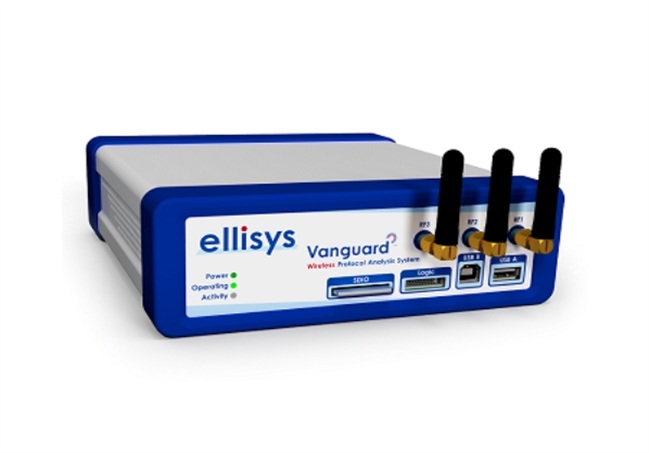

- 硬件分析仪：如Keysight、Tektronix设备，支持高速接口（100G以太网）的线速捕获。
- 软件工具：Wireshark（免费）、Fiddler（HTTP/HTTPS专用）、OmniPeek（企业级）。
- 操作步骤：
- 启动捕获并选择接口（如Wireshark的Capture > Options）。
- 设置捕获过滤器（如tcp port 80仅捕获HTTP流量）。
- 开始捕获并保存为标准格式（如.pcap、.pcapng）供后续分析。
3. 数据清洗与分段- 常见问题：
- 重复包：因网络环路或重传导致。
- 碎片包：IP分片未重组。
- 错误包：FCS校验失败、CRC错误。
- 处理方法：
- 使用分析仪的“去重”“重组”功能（如Wireshark的Edit > Find Packet > Duplicate）。
- 过滤错误包（如tcp.analysis.retransmission标记重传包）。
二、协议解码与深度分析1. 协议层级解析- 分层展示：
- 分析仪通常按OSI模型分层显示协议字段（如Ethernet II → IP → TCP → HTTP）。
- 示例：分析HTTP请求时，可展开TCP层查看序列号、窗口大小，IP层查看TTL、分片信息。
- 关键字段提取：
- HTTP：URL、状态码（200/404）、User-Agent。
- TCP：重传次数、RTT（往返时间）、窗口缩放因子。
- DNS：查询类型（A/AAAA/MX）、响应时间。
2. 流量统计与聚合- 内置统计功能：
- 流量分布：按协议、IP、端口统计占比（如Wireshark的Statistics > Protocol Hierarchy）。
- 会话分析：列出所有TCP/UDP会话，显示数据量、持续时间（如Statistics > Conversations）。
- IO Graph：绘制流量随时间变化的曲线（如每秒HTTP请求数）。
- 高级统计：
- TCP重传率：重传包数 / 总包数，判断网络质量。
- 应用延迟：计算HTTP请求从发送到接收首字节的时间（TTFB）。
3. 异常检测与标记- 自动检测规则：
- Wireshark：使用Analyze > Expert Info标记异常（如高重传率、乱序包）。
- 商业工具：如OmniPeek可配置阈值告警（如带宽利用率>80%触发警报）。
- 手动关联分析：
- 结合时间轴，定位异常事件（如某时刻ICMP包激增，可能为Ping Flood攻击）。
- 检查协议字段合规性（如MQTT的CONNECT包是否包含Client ID）。
三、数据可视化方法与工具1. 内置可视化功能- Wireshark示例：
- IO Graph：绘制流量趋势（如filter: tcp.port == 80，Y轴: Packets/s）。
- Time-Sequence Graph：展示TCP流中数据包的发送顺序和时间间隔（诊断乱序或丢包）。
- GeoIP Mapping：结合MaxMind数据库，将IP地址映射到地理坐标（需安装GeoIP插件）。
- 商业工具优势：
- SolarWinds：提供交互式仪表盘，支持钻取分析（如点击某IP查看其所有会话）。
- Kentik：基于流数据（NetFlow/sFlow）生成实时拓扑图，显示流量路径和拥塞点。
2. 导出数据至专业可视化工具- 导出格式：
- CSV/JSON：适合结构化数据（如会话统计、延迟测量值）。
- 数据库：直接导入时序数据库（如InfluxDB）或数据仓库（如Elasticsearch）。
- 可视化工具集成：
- Grafana：连接InfluxDB，创建实时仪表盘（如网络带宽、错误率仪表盘）。
- Tableau/Power BI：导入CSV数据，生成交互式报告（如按应用分类的流量占比饼图）。
- Python生态：
- Matplotlib/Seaborn：绘制静态图表（如TCP重传次数直方图）。
- Plotly：生成交互式图表（如3D散点图展示流量与时间、IP的关系）。
3. 自定义可视化脚本- Wireshark Lua脚本：
- 示例：统计HTTP状态码分布并输出为CSV：lua
| local http_status = {} | | function p_http_status(pkt_length, pinfo, treeitem) | | local status = tostring(treeitem:get_child_by_name("Status Code").value) | | http_status[status] = (http_status[status] or 0) + 1 | | end | | function http_status_init() | | register_postdissector(p_http_status) | | end | | function http_status_draw() | | local file = io.open("http_status.csv", "w") | | for k, v in pairs(http_status) do | | file:write(k .. "," .. v .. "\n") | | end | | file:close() | | end |
- Python脚本（使用PyShark）：python
| import pyshark | | cap = pyshark.FileCapture('traffic.pcap', display_filter='http.request') | | status_codes = {} | | for pkt in cap: | | if 'http.response.code' in pkt: | | code = pkt.http.response_code | | status_codes[code] = status_codes.get(code, 0) + 1 | | print(status_codes) # 输出：{'200': 150, '404': 5} |
四、典型应用场景与可视化案例1. 网络故障诊断- 问题：用户报告某网站访问慢。
- 分析步骤：
- 捕获流量并过滤HTTP请求。
- 使用IO Graph绘制TTFB（Time To First Byte）随时间变化曲线。
- 发现某时段TTFB突增至2秒，进一步检查TCP重传率和服务器响应时间。
- 可视化输出：
- Grafana仪表盘：显示平均TTFB、重传率、错误码热力图。
- Wireshark Time-Sequence Graph：定位具体丢包或乱序的TCP流。
2. 安全事件调查- 问题：检测到异常外联流量。
- 分析步骤：
- 捕获所有出站流量，过滤非白名单IP。
- 使用GeoIP映射可疑IP地理位置。
- 检查协议负载是否包含敏感信息（如Base64编码的密码）。
- 可视化输出：
- Tableau地图：标记可疑IP的地理位置分布。
- Python词云图：展示高频出现的敏感关键词（如password、creditcard）。
3. 应用性能优化- 问题：API响应时间波动大。
- 分析步骤：
- 捕获API调用流量，提取请求/响应时间戳。
- 计算P90/P99延迟，绘制延迟分布箱线图。
- 关联延迟与数据库查询时间，定位慢查询。
- 可视化输出：
- Plotly箱线图：对比不同API版本的延迟分布。
- Elasticsearch时序图：展示延迟随时间的变化趋势。
五、最佳实践与注意事项- 选择合适的工具链：
- 快速诊断：优先使用Wireshark内置功能。
- 长期监控：结合NetFlow/sFlow采集器 + Grafana/Prometheus。
- 大数据分析：导入Elasticsearch/Splunk进行全文检索和聚合。
- 优化数据量：
- 避免长时间捕获全流量，采用轮询采样或触发式捕获（如检测到错误时自动保存）。
- 对历史数据归档压缩，保留关键指标（如每日峰值带宽）。
- 自动化与告警：
- 使用Wireshark的tshark命令行工具批量处理文件。
- 配置Zabbix/Nagios监控关键指标（如错误率>1%触发邮件告警）。
- 安全与合规：
- 捕获敏感数据时启用加密存储（如.pcapng加密）。
- 遵守GDPR等法规，匿名化处理用户IP等PII信息。
六、总结协议分析仪的数据分析与可视化需结合工具功能与业务场景： - 快速诊断：依赖内置统计和IO Graph。
- 深度分析：导出数据至Python/R进行统计建模。
- 长期监控：集成至SIEM/APM系统实现自动化。
通过合理选择工具链（如Wireshark + Grafana + Python）和可视化类型（如时序图、地理地图、热力图），可显著提升故障定位效率、优化系统性能，并满足安全合规要求。
|
