2+2通道交流直接式带可控硅调光功能的LED驱动芯片
发布时间：2025-6-19 09:37
发布者：liao775a
|

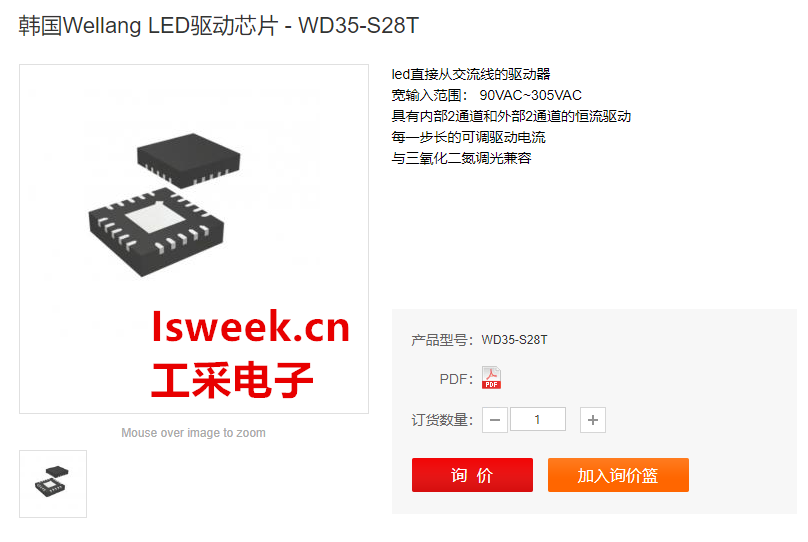

工采网代理的LED驱动芯片 - WD35-S28T是一款交流直接式LED驱动集成电路，具备内部两步式和外部两步式两种工作模式。该器件可直接从整流后的交流电压驱动多颗串联LED，由于所需外围元件极少，将极大简化设计难度。该驱动芯片具有更高的LED电流驱动能力，且可通过外部电阻调节输出电流。WD35-S28T将助力工程师在LED照明领域开发出兼具能源效率、设计效率与成本效益的卓越产品。
WD35-S28T是一款(2+2)通道LED照明驱动集成电路，通过内置2个高压场效应晶体管通道和外置2个高压MOSFET驱动通道，实现对LED照明系统亮度的恒流控制。该器件可通过4个外部电阻调节LED恒流值。 WD35-S28T的结温不得超过其较高限值。当结温超过160°C时，WD35-S28T会使所有LED熄灭。当结温低于过温保护的温度迟滞值时，WD35-S28T将恢复正常运行。 WD35-S28T可与TRIAC调光器配合使用。要正确使用TRIAC调光器，必须在VSEN、VIN和GND引脚上添加电阻网络。 随着VSEN引脚电压降低，各步输出电流均减小，但泄放电流增大。该操作提升了与不同厂商TRIAC调光器的兼容性，并改善了调光特性。 典型应用图：
LED驱动IC - WD35-S28T的特性： LED从交流线路直接驱动 宽输入范围：90VAC~305VAC 内置2通道与外置2通道的恒流驱动 每步可调驱动电流 兼容三端双向可控硅（TRIAC）调光 包括泄放电流以提供三端双向可控硅调光器的维持电流 包括为外部MOSFET提供晶闸管调光器闭锁电流的栅极驱动器 凭借保持电流和闭锁电流特性，具有优异的双向可控硅调光器兼容性 优异的功率因数 > 0.9 总谐波失真降低 <15% 过热保护 电磁干扰安全操作 热增强型QFN 20引脚封装 LED驱动器 - WD35-S28T的应用： 交流直驱LED灯应用 下射灯 高顶灯 路灯 LED驱动芯片的工作原理主要包括电压转换和电流调节，以确保LED在较佳条件下工作。LED驱动芯片通过将输入的电源转换为适合LED工作的电信号，确保LED能够稳定、高效地发光。 LED驱动芯片通过内部电路精确调节电流，使其稳定在LED所需的数值。这通常涉及使用一个电流传感器来监测输出电流，并将实际电流与设定的目标电流进行比较，通过反馈机制保持LED的恒定电流输出。 韩国Wellang在LED驱动领域深耕多年，是该领域的佼佼者，想了解更多LED驱动芯片技术应用，请联系：133 9280 5792(微信同号)
|
