HTA8128 内置升压大功率50W立体声户外蓝牙音箱D类功放IC方案
发布时间：2025-6-18 17:28
发布者：eechina
|

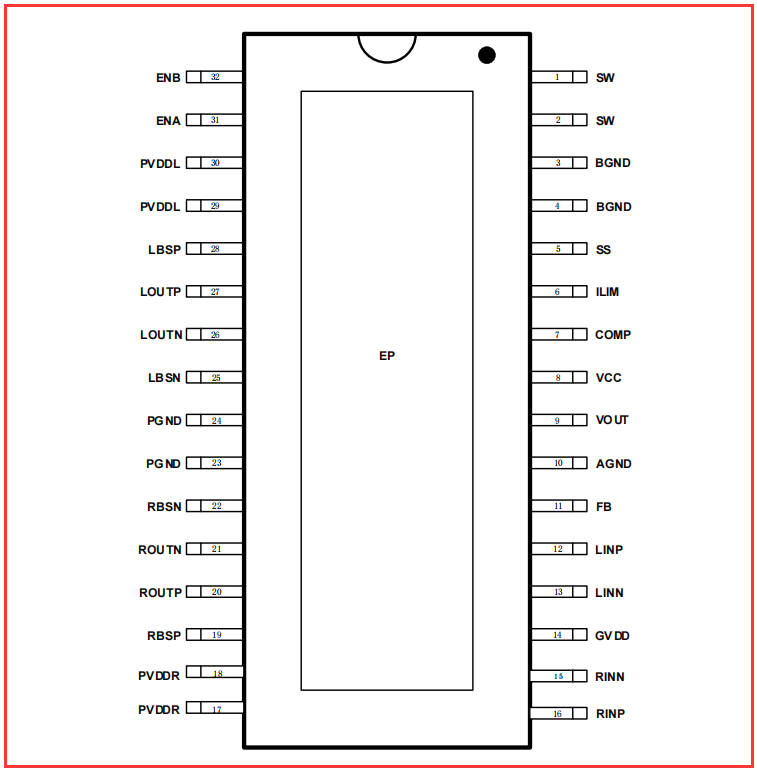

作者：深圳市永阜康科技有限公司 引言 目前户外蓝牙音箱主要是2-3节锂电池串联或12V铅酸电池的供电现实，由于电源电压的限制，音箱的输出功率很难有实质的提升。终端市场渴望音频功放能够突破电源的限制，为户外蓝牙音箱提供足够的输出功率。深圳市永阜康科技有限公司推出基于HTA8128内置升压50W立体声D类音频功率放大器解决方案，为消费者提供极致的音质体验。 概述 HTA8128是一款内置升压的立体声D类音频功率放大器，其支持单节锂电、双节锂电串联、 5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及 并联PBTL单声道输出。 HTA8128内置的升压电路，可通过FB脚设置升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。 此外，HTA8128内部集成免滤波器调制技术， 能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护、输入电源欠压异常保护、升压电压过压保护等功能。 特点 ・输出功率(fIN=1kHz, RL=4Ω, BTL) 双锂电池7.4V：2×40W (VOUT=18V, THD+N=10%) 三锂电池12V：2×50W (VOUT=21V, THD+N =1%) ・输出功率(fIN=1kHz, RL=3Ω, PBTL) 双锂电池7.4V：60W (VOUT=18V, THD+N= 10%) 三锂电池12V：70W (VOUT=21V, THD+N = 10%) ・VBAT供电范围：2.7V至VOUT ・D类功放扩频功能 ・模拟差分/单端输入，输出模式立体声/单声道可选 ・内置升压电路：可调节的升压值和升压限流 ・保护功能：过流/过热/欠压异常/过压保护功能 ・无铅无卤封装，ETSSOP32 (EP UP) HTA8128应用信息 1、 HTA8128脚位图

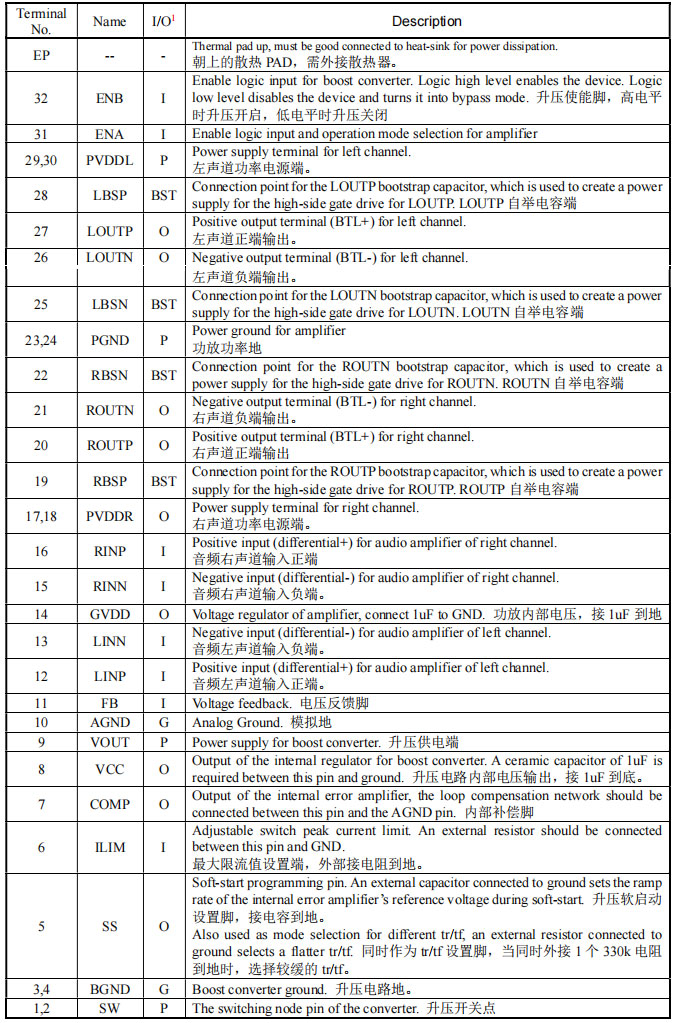

2、 HTA8128管脚说明

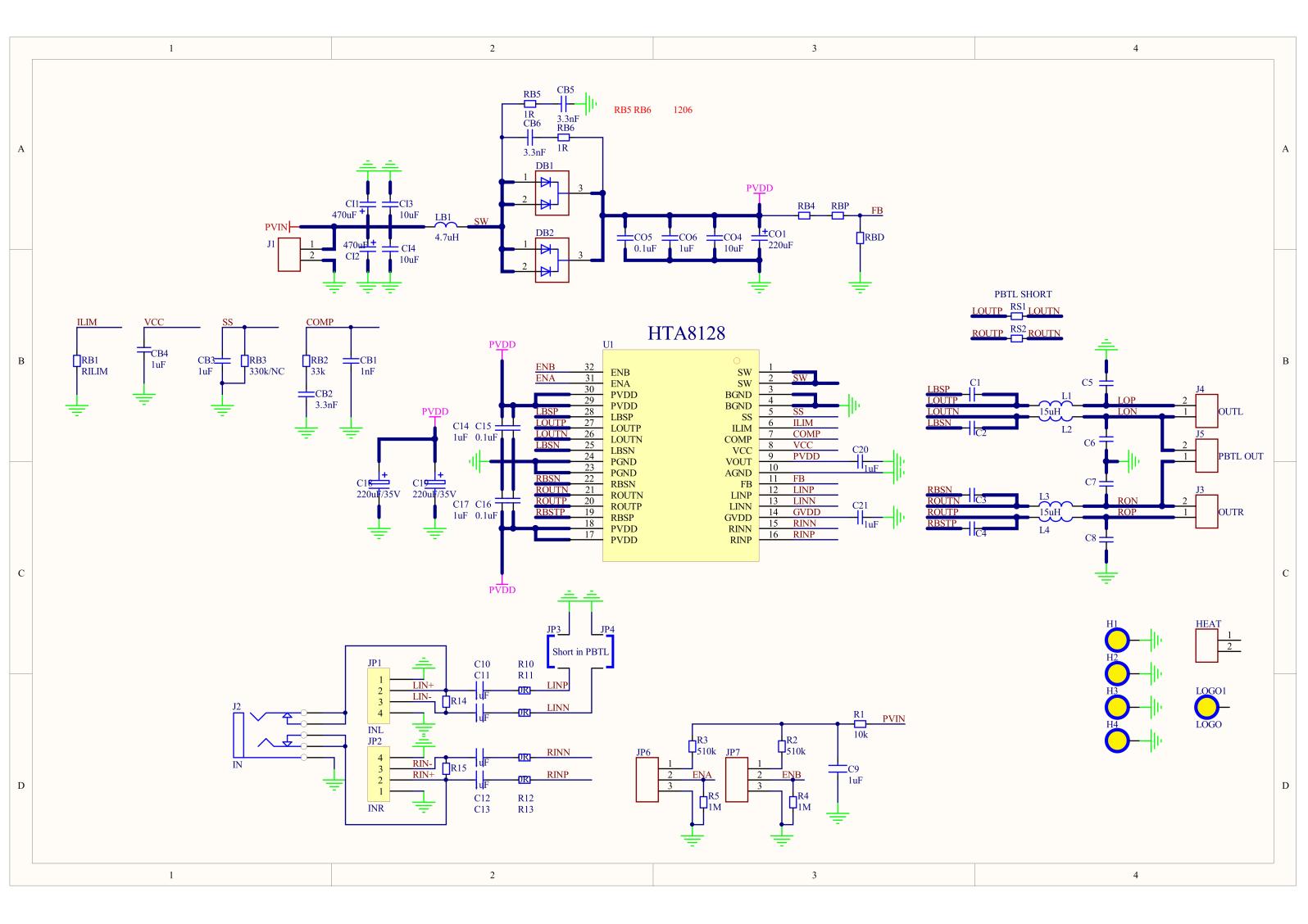

3、HTA8128 DEMO 应用示意图

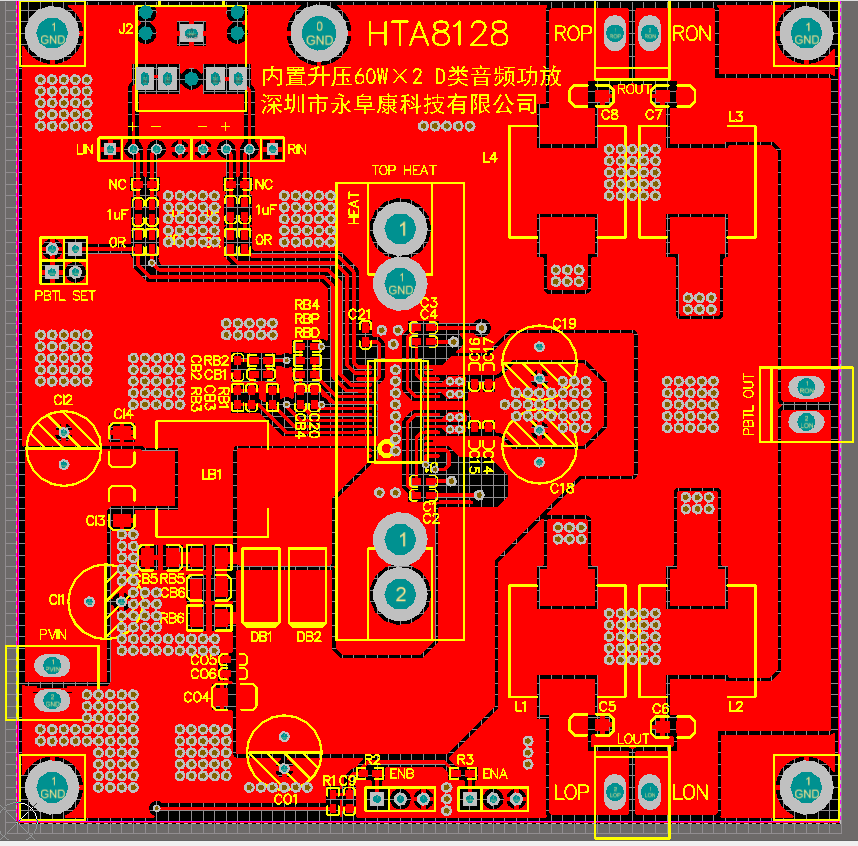

5、HTA8128 DEMO板PCB顶层设计图

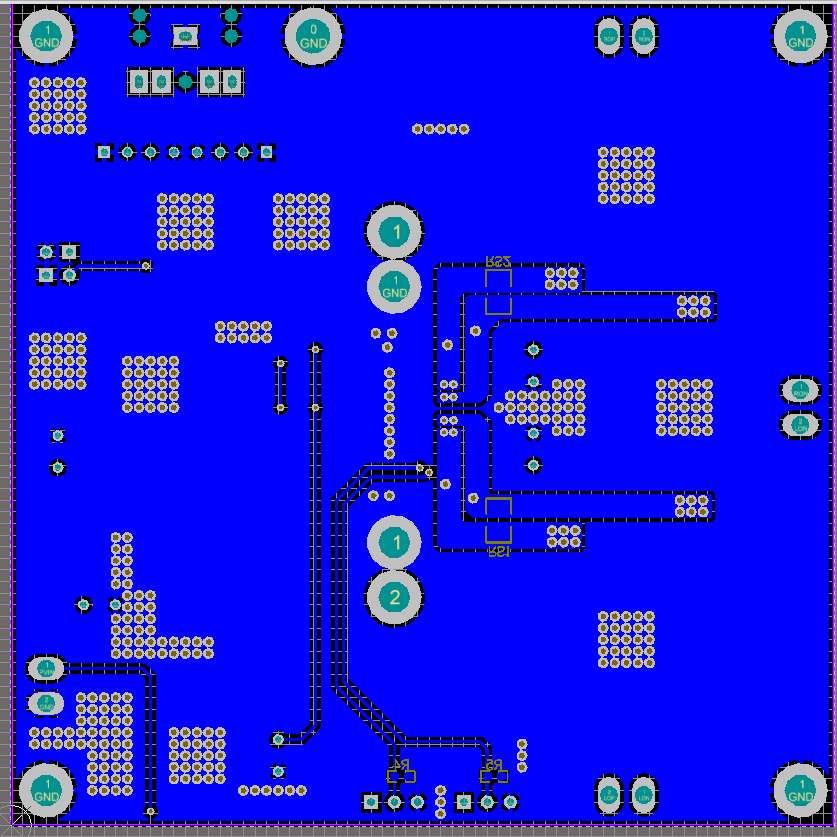

6、 HTA8128 DEMO板PCB底层设计图

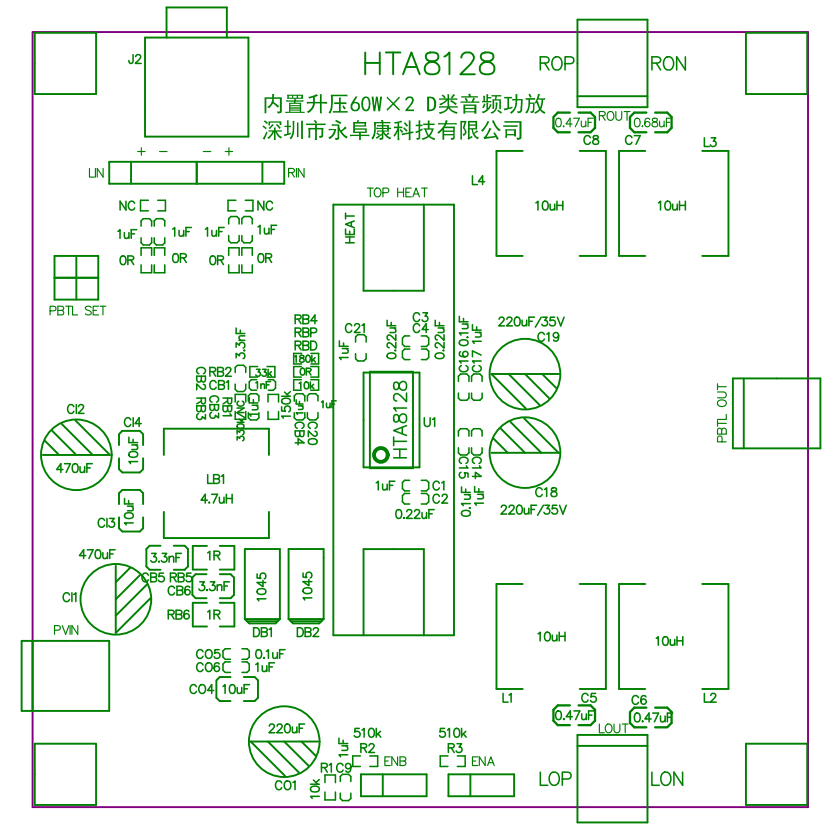

7、HTA8128 DEMO板贴片图
8、HTA8128 DEMO板物料清单

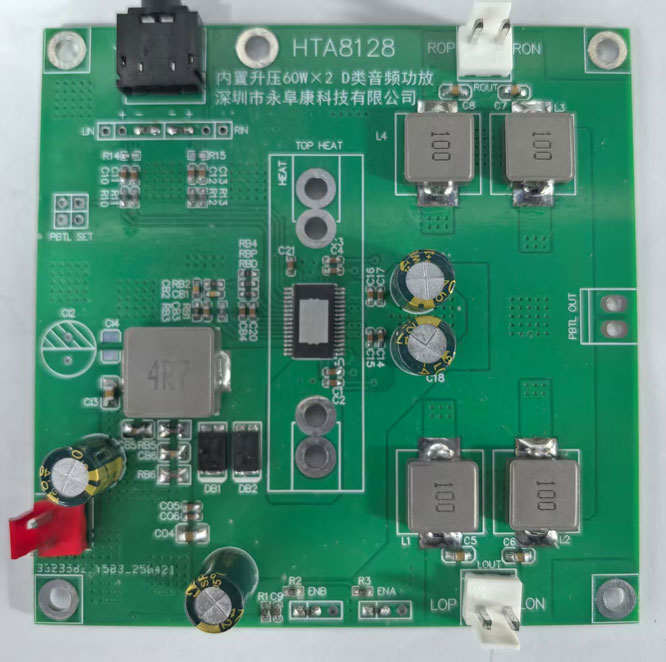

9、HTA8128 DEMO板实物图
|
