HT81697 1-2节锂电池供电，内置升压30W单声道功放IC解决方案
发布时间：2025-4-21 18:46
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 随着蓝牙音箱性能的升级迭代，消费者对功率音质的要求越来越高。1-2节锂电池供电的便携式音箱，选择内置升压的功放芯片，从而实现更大功率输出，是很多工程师优选的解决方案。 深圳市永阜康科技有限公司现在力推1-2节锂电池供电、内置升压30W单声道音频功放IC-HT81697。突破了锂电池供电的局限性,为消费者提供了更为优质的听觉体验：功率更大，音质更好，低音更足。 产品概述 HT81697是一款内置升压的单声道D类/AB类音频功率放大器，可以为内部音频功放提供一个高电压，从而实现更高功率，其升压值可通过外部电阻调节。HT81697可配置升压限流值，以防止过大的电流尖峰。 HT81697具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适 的听音享受，并保护扬声器免受过载损坏。HT81697提供三种不同音乐体验的ACF模式，以及ACF-Off 模式。 HT81697具有先进的扩频功能来抑制EMI。如果系统对EMI高度敏感，则可以将升压关闭，并将功放切换到AB类。 此外，HT81697集成了输出端过流保护、片内过温保护、升压过压保护等功能。 特性 ・防削顶失真功能(防破音, Anti-Clipping Function, ACF) ・扩频技术 ・输出功率 28W (VBAT=7.2V, RL=4Ω, THD+N=10%, PVDD = 15.5V, fIN = 1kHz) 22W (VBAT=7.2V, RL=4Ω, THD+N=1%, PVDD = 15.5V, fIN = 1kHz) 16.5W (VBAT=3.7V, RL=4Ω, THD+N=10%, PVDD = 12V, fIN = 1kHz) 12.8W (VBAT=3.7V, RL=4Ω, THD+N=1%, PVDD = 12V, fIN = 1kHz) ・VBAT供电范围：3.0V至12V ・内置高效升压 -可通过外部电阻调节升压值 -可调节最大限流值，有效防止电池拉死 ・AB类和D类可切换 ・保护功能:过流/过热/过压保护功能 ・无铅封装，ESOP-16 HT81697应用信息 1、HT81697脚位图
2、HT81697管脚说明
3 、HT81697 DEMO板原理图

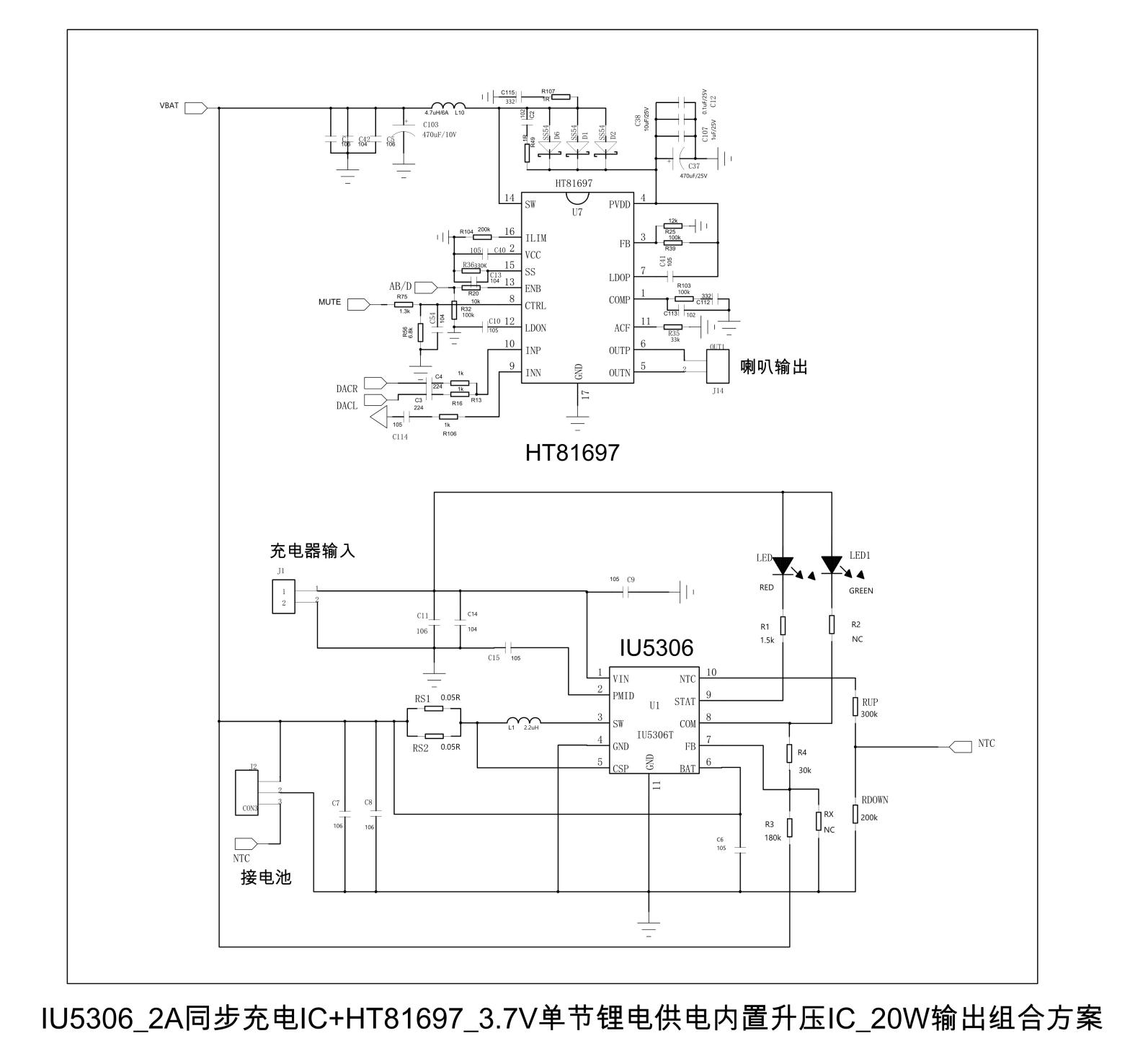

4、单节电池供电典型应用 IU5306_2A同步充电IC+HT81697_3.7V单节锂电池应用20W输出原理图。
5、2节锂电池供电典型应用 HTC6232_2A同步充电IC+HT81697_7.4V双节锂电池应用30W输出原理图。
6、 HT81697 DEMO板PCB顶层设计图
7、HT81697 DEMO板PCB底层设计图
8、HT81697 DEMO板贴片图
9、HT81697 DEMO板物料清单
10、 HT81697 DEMO板实物图
11、HT81697_3.7V单节锂电池以及7.4V双节锂电池应用实测输出功率表
|
