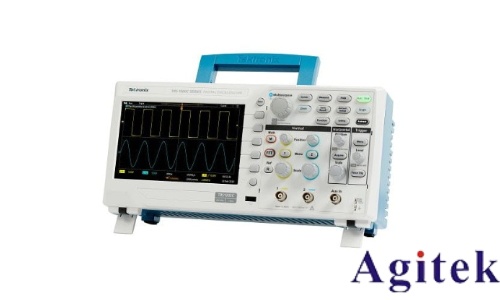

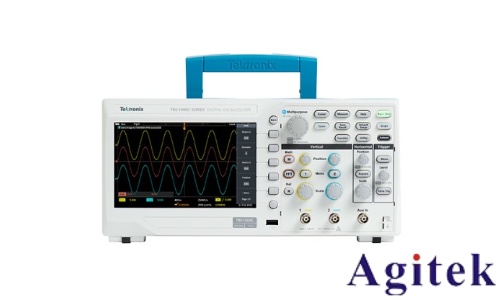

泰克TBS1102X示波器作为电子测量领域的经典设备，其内置的快速傅里叶变换（FFT）功能为工程师和技术人员提供了强大的频域分析能力。通过FFT功能，用户能够将时域信号转换为频谱图，从而精准分析信号的频率成分、谐波分布及噪声特性。本文将详细介绍TBS1102X示波器的FFT功能使用方法，涵盖参数设置、操作步骤、实战案例及常见问题解决方案，帮助用户高效完成频谱分析任务。 一、FFT功能概述与基本原理 快速傅里叶变换（FFT）是一种将时域信号转换为频域表示的数字信号处理技术。在示波器中，FFT功能通过采集一段时域波形数据，计算其离散傅里叶变换（DFT），最终以频谱图的形式展示信号的频率成分。频谱图的横轴为频率，纵轴为幅度（可设置为线性或对数刻度），用户可通过观察频谱峰值、带宽等参数，分析信号的频率特性、谐波失真、干扰源位置等关键信息。 二、使用前的准备工作 在使用FFT功能前，需确保示波器连接正确并完成基本设置： 1. 信号连接：将探头正确连接至待测信号源，注意探头接地线避免干扰，根据信号幅值选择合适的衰减比例（如×1、×10等）。 2. 时域波形调整：通过垂直旋钮（VERTICAL）调整波形幅度，水平旋钮（HORIZONTAL）设置时基，确保信号在屏幕上完整显示一个或多个周期。 3. 触发设置：选择边沿触发模式，调整触发电平（Level）和极性（Slope），确保波形稳定显示，避免频谱分析时因触发不稳定导致结果偏差。 三、启用与配置FFT功能 1. 启用FFT模式： 按下示波器面板上的“FFT”键，屏幕上方显示“FFT ON”标识，时域波形区切换为频谱图。 2. 关键参数配置： 窗口类型选择：TBS1102X提供矩形窗、汉宁窗（Hanning）、Blackman-Harris窗等选项。矩形窗适用于瞬态信号分析，但频谱泄漏严重；汉宁窗适合周期信号，可抑制旁瓣；Blackman-Harris窗用于复杂信号分析，但分辨率略有下降。 采样率与记录长度：根据奈奎斯特定理，采样率需≥信号最高频率×2。例如，分析1MHz信号时，示波器默认1GS/s采样率满足要求。调整记录长度（如10K点）可提升频率分辨率（Δf = Fs / N）。 垂直标度：选择“线性RMS”或“dBV RMS”显示频谱幅度，dB刻度便于比较信号强度。 频率范围：通过“FREQ/DIV”旋钮或直接输入目标频率，调整频谱显示范围（如10kHz/div）。 四、高级设置与优化 1. 平均次数：启用“平均”功能（1~256次）可抑制随机噪声，但增加平均次数会降低测量速度。分析微弱信号时建议增加平均次数。 2. 频谱光标与测量：使用光标定位频谱峰值，读取频率、幅度参数。例如，通过峰值标记测量电源纹波的谐波频率。 3. 触发模式优化：对于复杂信号，可尝试脉宽触发或模式触发，结合预触发功能捕获信号完整波形。 五、实战案例分析 案例1：电机驱动信号谐波分析 信号特征：包含基频及高频开关噪声。 设置建议：选择汉宁窗减少泄漏，采样率保持1GS/s，记录长度设为10K点。 分析步骤：启用FFT后，观察频谱图中基频及其谐波峰值，计算总谐波失真（THD），评估驱动信号质量。 案例2：电源纹波测试 信号特征：低频直流叠加高频交流成分。 设置建议：垂直标度切换为dBV RMS，频率范围聚焦于纹波频段（如10kHz~1MHz）。 分析步骤：调整平均次数至16次，通过光标测量纹波峰峰值与主要谐波频率，对比设计标准评估电源稳定性。 六、常见问题与故障排除 1. 频谱混叠：检查采样率是否低于信号最高频率的2倍，或调整时基范围避免混叠。 2. 频谱峰值不准确：确认窗口类型是否匹配信号特性，增加平均次数或调整触发设置重新采集信号。 3. 数据导出与分析：通过USB接口连接PC，使用示波器“保存/调出”功能导出频谱数据（CSV格式），配合MATLAB等工具进行深入分析。 七、使用技巧与注意事项 定期校准：定期使用示波器内置校准信号验证设备精度，确保测量结果可靠。 信号预处理：对高噪信号可先启用示波器的硬件滤波功能，再执行FFT分析。 参数联动调整：调整采样率时同步优化记录长度，平衡分辨率与测量速度。 八、教育功能与辅助工具 TBS1102X示波器内置HelpEverywhere系统，提供带图形的操作提示。教育模式下可禁用自动设置功能，帮助学生理解手动参数调整的影响。通过USB端口导出数据配合课件功能，支持实验报告生成与教学案例共享。 泰克TBS1102X示波器的FFT功能为工程师提供了从时域到频域的桥梁，结合灵活的参数配置与实战优化策略，可广泛应用于电源分析、通信调试、电机控制等领域。掌握窗口类型选择、采样率优化及触发模式调整等核心技巧，将显著提升频谱分析的精度与效率。定期校准与规范操作，则是保障测量结果可靠性的关键。通过持续实践与参数调优，用户可充分发挥该示波器的性能优势，为复杂电子系统的设计与故障诊断提供有力支持。
|
