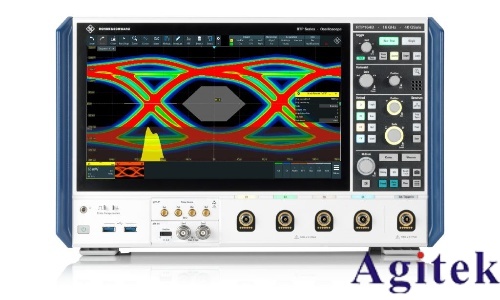

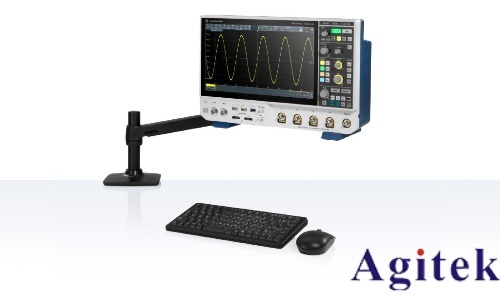

在 电子测量领域， 示波器与探头的匹配度直接影响测量精度与效率。当用户为新购的罗德与施瓦茨示波器配置新探头时，若出现量程不匹配（如信号显示异常、测量误差过大等），往往源于探头参数设置、硬件兼容性或环境干扰等多重因素。本文将从信号传输理论出发，结合示波器参数配置与实战案例，系统阐述解决量程不匹配问题的技术路径。 一、量程不匹配的典型症状与根源分析 1. 症状表现 信号幅度失真：波形显示幅度明显偏离实际值（过高或过低）。 波形畸变：高频信号出现削顶、过冲或欠冲现象。 触发失效：示波器无法稳定捕获信号，触发点频繁漂移。 频谱异常：频域分析中高频分量缺失或噪声基底过高。 2. 根源解析 探头衰减比与示波器设置不一致：例如使用10:1探头但示波器垂直灵敏度仍设为1V/div。 探头带宽不足：测量高频信号时，探头带宽低于信号频率导致幅频响应衰减。 阻抗不匹配：探头输入阻抗与信号源输出阻抗差异过大，引发信号反射与失真。 接地环路干扰：探头接地线过长或存在多点接地，引入共模噪声。 示波器校准偏差：示波器或探头未定期校准，导致固有误差累积。 二、分步排查与解决方案 1. 硬件连接与兼容性检查 确认探头类型与示波器兼容性 查阅示波器手册确认探头接口标准（如BNC、专用接口）及衰减比支持范围。 对于专用接口探头（如R&S ZV系列），务必使用官方配套型号，避免跨品牌混用。 标准BNC探头需验证带宽是否覆盖被测信号频率（至少3倍信号带宽）。 优化接地与连接方式 采用最短接地线（<10cm）连接探头与示波器，消除地线环路感应噪声。 2. 示波器参数精细化配置 垂直灵敏度与探头衰减同步 根据探头衰减比（如1:1、10:1）调整示波器垂直刻度。例如：10:1探头实测10V信号，示波器需设置1V/div。 启用示波器“探头补偿”功能，确保方波校准信号（如1kHz）显示为无畸变的矩形波。 触发系统优化 选择“边沿触发”模式，将触发电平置于信号幅值中间区域。 高频信号可选用“斜率触发”或“序列触发”，提高捕获稳定性。 带宽与采样率设置 启用示波器“带宽限制”（如20MHz）滤除高频噪声，但需确保不衰减有效信号成分。 设置采样率≥信号带宽的5倍（如测量100MHz信号，采样率≥500MSa/s），避免混叠失真。 3. 信号源与探头校准 探头直流偏移校准 连接探头至示波器后，输入已知直流电压（如5V），调整示波器“OFFSET”参数使读数准确。 定期使用示波器自带校准信号（如1Vpp方波）验证探头增益与相位响应。 环境干扰抑制 将示波器与信号源置于屏蔽箱内，避免外部电磁辐射干扰。 检查电源纹波是否超限，必要时使用线性电源供电。 4. 高级分析工具辅助诊断 频谱分析定位异常频段 启用示波器FFT功能，观察频谱是否存在异常谐波或杂散分量。 通过“数字滤波器”分离不同频段信号，定位失真源头（如开关电源纹波的开关频率谐波）。 波形数学运算验证 利用示波器“减法”功能对比探头输入与示波器输出信号，量化误差值。 通过“积分”运算分析信号能量分布，判断是否存在非线性失真。 三、实战案例：开关电源纹波测量中的量程匹配 假设用户需测量12V开关电源纹波（目标峰峰值≤50mV），但示波器显示纹波幅度仅为预期1/3。排查步骤如下： 1. 硬件配置 选用1:1无源探头（避免衰减），接地线长度控制在5cm以内。 示波器垂直灵敏度设为20mV/div，时基50μs/div。 2. 参数校准 连接探头至示波器校准端口，调整“探头补偿”使1kHz方波上升沿无畸变。 启用20MHz带宽限制，降低高频干扰。 3. 触发优化 设置边沿触发（上升沿），触发电平6V（位于12V直流偏置中点）。 4. 结果验证 实测纹波峰峰值为35mV，频谱显示100kHz开关频率及其二次谐波。 通过增加输出滤波电容优化设计，最终纹波降至25mV，符合规范要求。 四、长效预防与维护策略 1. 建立定期校准机制 每季度使用罗德与施瓦茨官方校准套件（如NRT-Z44）对示波器与探头进行全参数校准。 记录校准数据，对比历史曲线评估性能漂移。 2. 探头选型原则 优先选择低噪声、高阻抗探头（如R&S RT-ZH系列），降低负载效应。 高频测量选用差分探头（如ZVH-4）抑制共模干扰。 3. 环境规范 将示波器置于温度23±2℃、湿度≤60%的洁净环境，避免机械振动影响。 信号线采用双层屏蔽电缆，外层接地线单点接入示波器。 示波器与探头的量程匹配是精密测量的基石。通过系统化的硬件配置、参数校准与干扰抑制，用户可有效解决量程不匹配引发的测量误差问题。未来，随着AI辅助校准技术与自适应探头补偿算法的普及，罗德与施瓦茨示波器将进一步提升自动化调试能力，为工程师提供更智能化的测量解决方案。
|
