【PINTECH品致】高精度有源差分探头的用法与介绍
发布时间：2025-7-3 16:42
发布者：Piintech品致
|

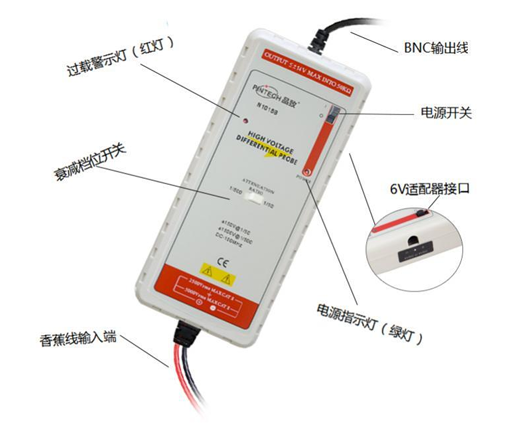

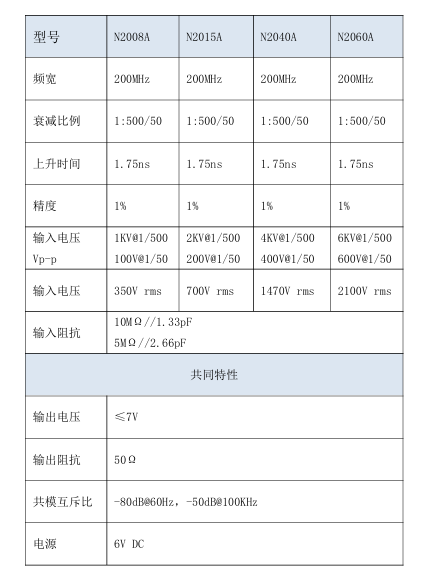

差分探头主要是针对浮地系统的测量。 差分探头可将任意间的两点浮接信号，转换成对地的信号，以供应示波器、电表、或计算机使用。非常多的电路，尤其是电机电路，含有直流抵补(DC OFFSET) 或交流抵补(AC OFFEST)甚至完全没有对地回路，此时冒然使用示波器将造成触电，或损坏示波器，或造成电线走火，此时唯有使用差分探头才是最好的选择。 电源系统测试中经常要求测量三相供电中的火线与火线，或者火线与零（中）线的相对电压差，很多用户直接使用单端探头测量两点电压，导致探头烧毁的现象时有发生。这是因为：大多数示波器的“信号公共线”终端与保护性接地系统相连接，通常称之为“接地”。这样做的结果是：所有施加到示波器上，以及由示波器提供的信号都具有一个公共的连接点。该公用连接点通常是示波器机壳通过使用交流电源设备电源线中的第三根导线地线，将探头地线连到一个测试点上。如果这时使用单端探头测量，那么单端探头的地线与供电线直接相连，后果必然是短路。这种情况下，我们需要差分探头进行浮地测量。 高精度有源差分探头 差分测试棒提供一个安全的仪器给所有的示波器使用，它可以转换由高输入的差分电压进入一个低电压(≤7V)，并且显示波形在示波器上，使用频宽高达200MHz，非常适合大电力测试、研发、维修使用。差分测试棒输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量，当使用50Ω匹配器进衰减量刚好为2倍量。 特点 -频宽DC-200MHz -测试精度1% -支持适配器或者电池供电 -BNC口可兼容任何品牌的适配器 面板介绍  高精度有源差分探头N系列高精度有源差分探头规格表  操作程序 差分探头的输出端BNC接口与示波器连接。 如有需要先调整示波器上的垂直开关。 将示波器上的衰减率及垂直开关调整到一致的位置。 注意：电源必须打开。 实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向，例如是使 用负载50Ω的两倍 配套配件  |
