dc-dc 30V转3.3V、5V/2A同步降压恒压电源IC

小郑

说明
  SL1587是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现 2.4A 的连续电流输
出。通过调节 FB 端口的分压电阻，可以输出1.8V 到 28V 的稳定电压。SL1587具有优秀的恒压/恒流(CC/CV)
特性。SL1587采用电流模式的环路控制原理，实现了快速的动态响应。SL1587工作开关频率为 130kHz，具有
良好的 EMI 特性。
  SL1587内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。SL1587不仅可实现单芯片降压电
源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外， 芯片包含多重保护功
能：过温保护，输出短路保护和输入欠压/过压保护等。
  SL1587采用 SOP8 的标准封装。




特性
 宽输入电压范围：4V-30V
 开关频率：130kHz
 宽输出电压范围：1.8V-28V
 输入欠压/过压、输出短路和过热保护
 效率可高达92%以上
 输出电流：2.4A
 超高恒流精度：±5%
 无需外部补偿
 恒压精度：±5%
 SOP-8封装




应用范围
 车载充电器/适配器
 分布式供电系统
 线性调节前置稳压器
 电池充电器

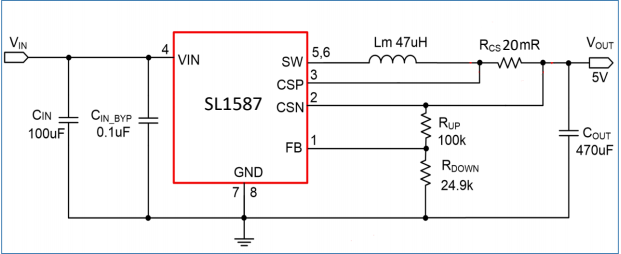

应用电路
