支持三种充电模式的5V升压8.4V锂电池充电芯片

林百万666

内容详情：
1， 两节锂电池充电芯片简单描述
2,   参考 PCB 设计和过 EMI 认证注意事项
3， 外围参考推荐芯片
4， 参考应用电路： 两节锂电池的充电/保护/放电的完整电路

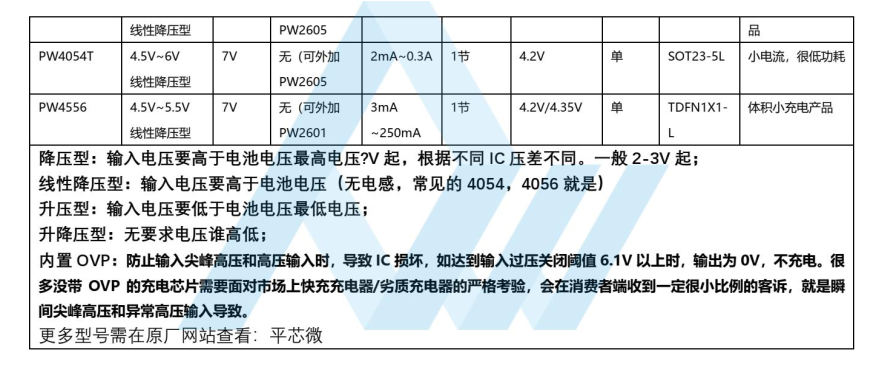

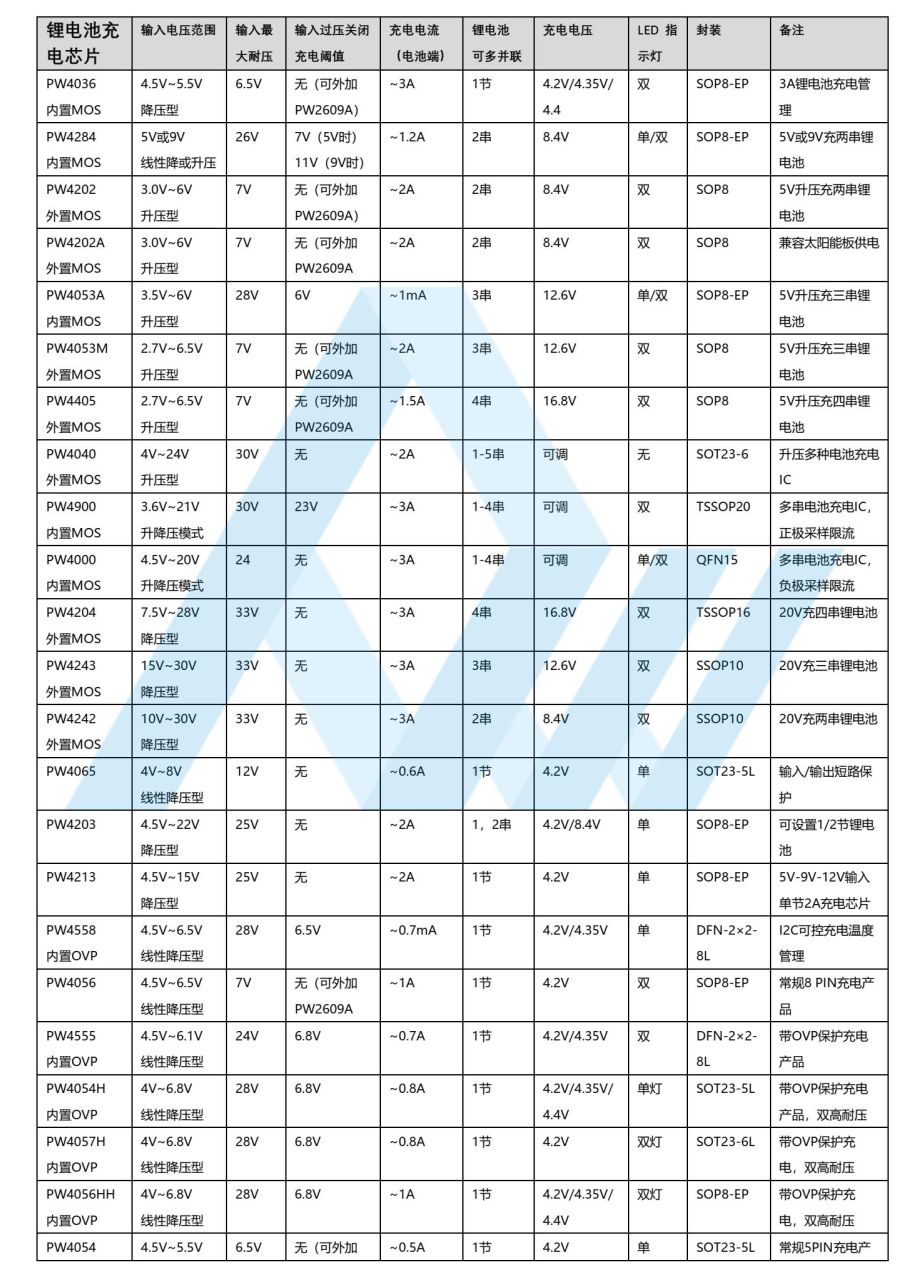

5， 两节锂电池充电芯片 IC 目录

描述：
PW4284 是一款宽电压输入， 专门为两节串联（两串可单并联和多并联） 锂电池充电的充电管理芯片， 兼容 5V 和 9V 适配器/电源输入。 充电电流可以通过外置电阻 RSET 来设定。 低阻抗的电源通路可以使充电效率更高， 减少充电时间。

PW4284 输入模式：
5V 输入时， 实现开关模式 5V 升压 8.4V 给锂电池充电； 输入直接上电 7V-8.29V 时， 触发输入 OVP 过压保护阈值， 关闭充电。
9V 输入时， 实现线性降压模式 9V 转 8.4V 给锂电池充电； 输入直接上电 11V 起时， 触发输入 OVP 过压保护阈值， 关闭充电。
当输入是 5V 时， 启动升压模式， 当输入 9V 时， 自动启动降压模式， 注意是自动识别输入电压启动的。

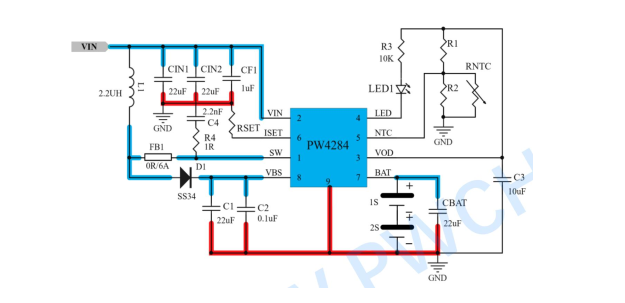

典型原理应用图



PCB 设计和过 EMI 认证注意事项
1， 过 EMI 需加上 FB1 磁珠， R4,C4 元件， 如 USB 口跟 L1 电感很接近， 紧挨着时， FB1 可以省略；
2， L1 采用屏蔽贴片电感， L1 电感， D1 二极管和 SW 引脚的开关电路走线在保证足够功率回路外，尽量短， 面积尽量少， 以减少干扰， 同时跟 PW4284 芯片放置在同一 PCB 板面；
3， 蓝色线路与红色 GND 采用功率走线， 采用距离短， 线宽的布线。
4， 输入电容 CIN1 和 CIN2 要靠近芯片 VIN 引脚， 电容接地端尽量接近芯片底部 PGND
5、 芯片的底部是功率地， 布局时注意红色 GND 要宽， 要与地可靠焊接， 多打孔， 增加散热。


PCB 设计参考：
电源电路中， 如果区分功率电路和需要线宽的电路和 PCB 布局规则是很重要的， PW4284 提供了重要引脚和功率电路的参考 PCB 设计


外围参考推荐芯片： （更多产品和芯片规格书， 请进 PWCHIP 网站查阅下载）
1， 锂电池保护板电路： PW7052。
2， 锂电池升压电路： 12V0.6A 推荐 PW5300A， 9V/2A 和 12V2A 推荐 PW5012 等等。
3， 锂电池降压电路： PW2162（2A） ， PW2163 (3A)， PW2205 (4A)， PW2335 (3A)等等。
4， 锂电池充电电路： PW4242 (降压型)， PW4202（升压型） ， PW4203 (降压型)等等。
5， LDO 稳压电路： 18V 耐压 PW6218， 40V 耐压 PW6206 和 PW6513， 80V 耐压 PW8600。
6， LED 驱动电路： PW4115 等等
7， MOS 管相关推荐： PW2300， PW2302A， PW2301A， PW3400A， PW3401A， PW8206A6S， PW8206A8TS。

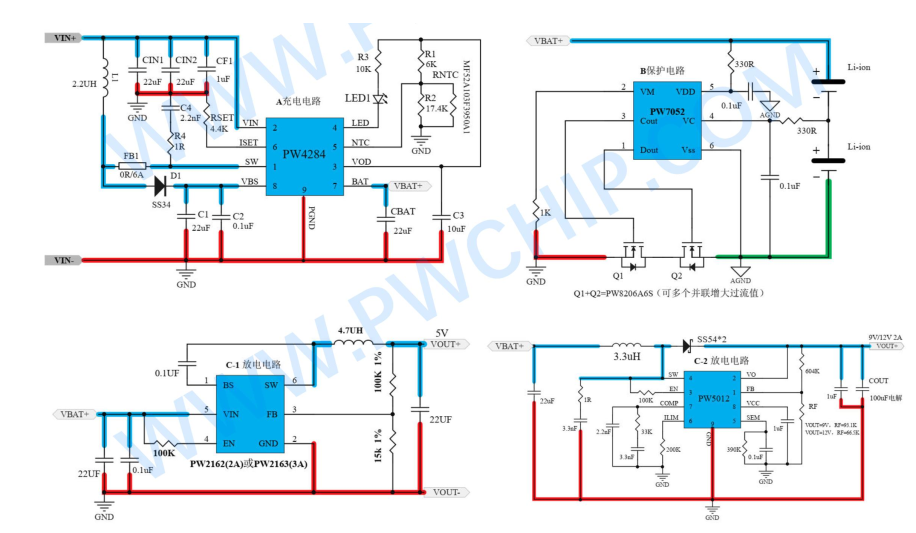

参考应用电路： 双节锂电池的充电/保护/放电电路

根据锂电池三大电路， PW4284 提供了与锂电池保护电路和锂电池放电电路的搭配电路图
如 USB 5V 输入给 PW4284， PW4284 升压给两节锂电池充电， PW7052 是做为锂电池的充电和放电控制，检测过压充电， 电池过放电的电压或电流， 也叫锂电池保护板， 如果电池自带保护板了， 就可以忽略PW7052 部分电路， PW2163 接两节锂电池， 通过将两节锂电池的电压降压稳定 5V 输出， 最大可达 3A，也可以 PW2163 换 PW2162， 输出最大 2A， PW5012 是面对电池输出不是降压时， 需要升压 9V 或者12V 的电路， 都是属于锂电池放电电路。
