MT9700 由电路简单和价格优廉的特点，取得了很多客户的喜欢，广泛应用于控制板，USB 限流，充电线，短路保护等等。



MT9700 是一款低压单 P MOSFET 负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入范围为 2.4V 至 5.5V，非常适合 3V 和 5V 系统。开关 RDS（ON）低， 80mΩ，满足 USB 压降要求。 MT9700 可用于 SOT23-5 封装。
特点：
符合 USB 规范
集成 80mΩ 功率 MOSFET
宽输入电压范围： 2.4V 至 5.5V
快速瞬态响应： <2μs
过温度保护

MT9700 由于是低压工艺芯片，在面对更高要求时，就会遇到普遍低压工艺芯片的考验：瞬间尖峰电压。

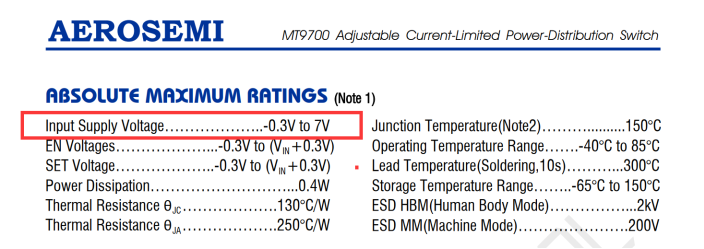

从 MT9700 可以看到 VIN 的耐压是 7V，输入超过 7V，很大可能会造成损坏。

一般对于电源不熟悉的人来说，看到 5V 输入应用， 7V 耐压会觉得这个没什么问题。但是考虑到电源的特性，瞬间尖峰电压来说， 7V 就存在挑战了。 瞬间尖峰电压需要使用示波器来抓取，示波器时间 100 毫秒，看着比较清晰。

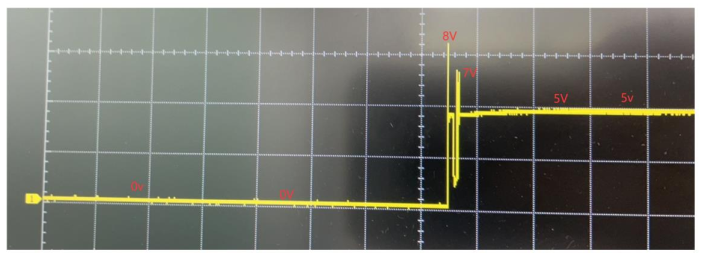

如上图可以看到， 0V 时，是没通电状态， 通电瞬间就有尖峰电压，通电或拔插 USB 时，动作不佳，就会有 2 次尖峰，如上图，第一次尖峰达到 8V，拔插接触不好还再产生了一次 7V的尖峰电压，后面就一直 5V 接通稳定了。从上面我们就可以看到 MT9700 的 7V 耐压是存在挑战了。所以当我们再多次拔插输入和输出电路测试时，会遇到容易坏 IC 的问题，或者在大批量生产时，偶尔会有零散一点点不良存在了。因为出厂时也是需要通电/拔插测试，就会有概率出现较高的尖峰电压，打坏芯片了。

PW1515 可以解决下面问题：
1，高压保护： PW1515 具有输入 32V 的高耐压，即使输入误插 9V,12V 电源时也不会损坏。
2，真过压保护：同时因为有输入过压保护 6.1V 阈值，当输入高于 6.1V 时，就断开了，保证输出不会有高于 6.1V 电压，保护后面电路。
3，高精度限流： PW1515 同时具有高精度限流 10%，（MT9700 是 20%）。
4，短路保护：输出短路保护 PW1515 同样也是一样有。

PW1515 是前端过电压和过电流保护装置。设备监控输入电压和充电电流，以确保两个参数均在正常范围内。当任何输入电压或输出电流超过阈值时，设备将关闭内部 MOSFET以断开 VIN 从 V OUT 断开。
在更换上面， PW1515 可以无需改 PCB 级替换
1，脚位方面（一样）

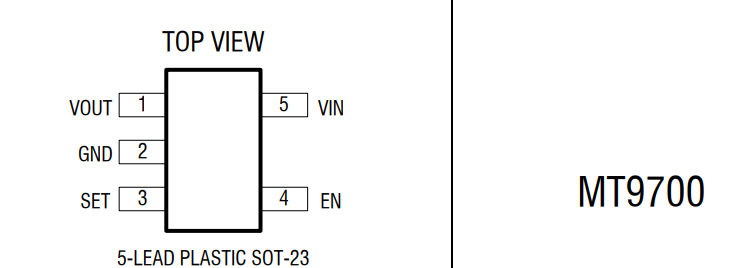

MT9700 引脚和 PW1515 互相兼容和功能一样，只是 3 脚限流脚符号标识不一样，但是功能一样。



区别 1： MT9700 的 EN 开关脚是要高电平开启，需要接 VIN 或者串个电阻接 VIN 等，PW1515 的 EN 开关脚（低电平开启）默认开启了，可以 EN 脚不接悬空就好。

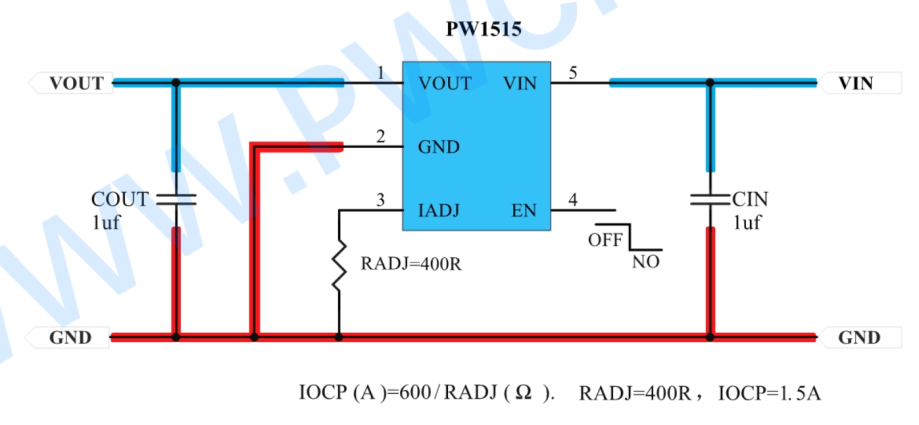

区别 2： 3 脚限流脚电阻值不同，根据两个公式计算： MT9700 限流 1A，电阻是 6.8K，限流2A 是 3.4K 电阻； PW1515 限流 1A，电阻是 600Ω， 限流 2A 是 300Ω电阻。电阻一样可以用 0603 或者 0402 封装。 PW1515 限流精度高一倍。


以上是 MT9700 更换 PW1515 的内容了。 PW1515 可以给工厂和用户提供高耐压安全和再可靠性提高的产品。
建议：对于磁吸充电线，带限流的充电线和 USB 口经常拔插和短路的，建议多测试选择合适的芯片，参考合适 IC， PW1515。
其他同类产品推荐： PW1555A（3.3V5A， 5V5A， 12V5A） W1558 ( 3V～ 20V 5.8A)；PW1605 ( 4V～ 48V 5A)； PW1503 (2.5V~6V 3A)； PW2609A (3V-24V 可调 OVP 过压保护)
