什么是IEC61850协议？ [color=rgba(0, 0, 0, 0.9)] IEC61850是一种用于在电力自动化系统中进行数据交换和控制的通信协议。它定义了一种标准化的通信和数据模型，以支持设备和系统之间的数据交换和互操作性。[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)] IEC61850协议被广泛应用于电力系统自动化和数字化转型中，特别是在智能电网和分布式能源资源管理中。通过使用IEC61850协议，电力系统的组件可以更加高效地互相通信，实现更加精确的监测和控制。[color=rgba(0, 0, 0, 0.9)]

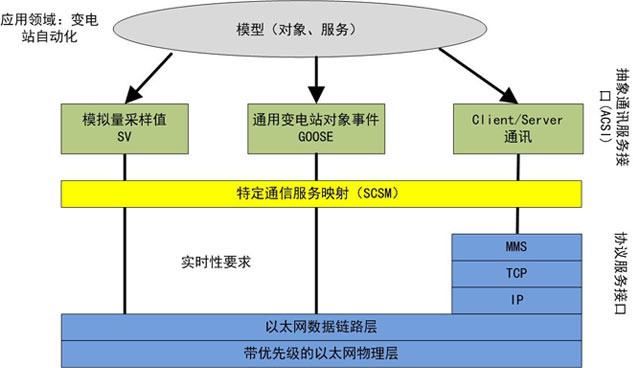

[color=rgba(0, 0, 0, 0.9)]IEC61850协议应用框架图如下： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图1 [color=rgba(0, 0, 0, 0.9)]IEC61850标准的服务实现主要分为三个部分：MMS服务、GOOSE服务、SMV服务。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]-MMS服务用于装置和后台之间的数据交互。 [color=rgba(0, 0, 0, 0.9)]-GOOSE服务用于装置之间的通讯。 [color=rgba(0, 0, 0, 0.9)]-SMV服务用于采样值传输。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]三个服务之间的关系见下图： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图2
IEC61850协议主要特点 [color=rgba(0, 0, 0, 0.9)]标准化：IEC61850协议提供了一个通用的标准化框架，以支持不同品牌、不同类型的电力设备之间的通信和互操作性。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]灵活性：IEC61850协议可适应各种应用场景和需求，包括保护、控制、监测、诊断等。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]可扩展性：IEC61850协议支持灵活的数据模型，使得增加新的设备或功能变得容易。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]高效性：IEC61850协议采用面向对象的编程模型，对网络带宽和处理能力要求较低，可以实现高效的数据传输和处理。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]安全性：IEC61850协议支持加密、认证等安全机制，可以保证通信的安全性和完整性。 [color=rgba(0, 0, 0, 0.9)]
IEC61850典型应用领域 [color=rgba(0, 0, 0, 0.9)] IEC61850协议可应用于通讯管理机、继电保护装置、电力DTU、小电流接地选线、电力录波器等应用领域。创龙科技已基于全志T3(TLT3-EVM)、A40i(TLA40i-EVM评估板，以及RK3568J(TL3568-EVM)评估板实现了IEC61850协议通讯方案，降低了终端用户的开发难度，缩减了研发时间，可快速进行产品方案评估与技术预研。[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]备注：全志T507-H、瑞芯微RK3588J处理器平台的IEC61850协议通讯方案适配亦在规划中，如有需求，欢迎咨询。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图3
[color=rgba(0, 0, 0, 0.9)]
IEC61850通讯协议演示 [color=rgba(0, 0, 0, 0.9)]本章节主要基于创龙科技A40i(TLA40i-EVM)评估板进行IEC61850通信演示，并以网口连接方式测试为例。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]备注：请通过网线将评估板千兆网口RGMII ETH与PC机网口直连，此方式不涉及工程配置。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]评估板上电启动，将案例"Demo\Package\"目录下的szzkr_install.sh文件与szzkr_install.tar压缩包拷贝至评估板文件系统"/opt/"目录下。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]在评估板文件系统"/opt/"目录下，执行如下命令，安装相关设备软件，此时评估板将会重新启动。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]Target#chmod +x szzkr_install.sh [color=rgba(0, 0, 0, 0.9)]Target#./szzkr_install.sh [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图5
[color=rgba(0, 0, 0, 0.9)]评估板重启完成，查看评估板文件系统"opt/szzkr/szCommUI/bin/"目录下相关文件，其中szrl300.db、szrl300.sdb文件为管理机模型配置文件，具体作用请参考“工程配置操作步骤介绍”章节的“管理机站点管理”小节。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图6 [color=rgba(0, 0, 0, 0.9)]
请将评估板文件系统"opt/szzkr/szCommUI/bin/"目录下的encode.300文件拷贝至Windows工作目录下，然后请联系我司技术服务将encode.300文件进行激活。
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图7 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]请将激活文件decode.300拷贝至评估板文件系统"opt/szzkr/szCommUI/bin/"目录下，案例程序将会自动运行。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图8
[color=rgba(0, 0, 0, 0.9)]可执行如下命令查看程序是否自动运行，若程序进程号存在且固定不变则说明程序已自动运行。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]Target#pidof szCommUI [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]请执行如下命令，将RGMII ETH网口IP配置为192.168.1.120的静态地址，此方式配置临时生效。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]备注：由于本案例提供的相关文件是根据评估板IP地址为192.168.1.120配置生成的，因此该静态IP地址请勿随意更改。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]Target#ifconfig eth0 192.168.1.120
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]请将PC端的IP地址配置为192.168.1.88，并在评估板文件系统执行如下命令测试与PC端的连通性。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]备注：由于本案例提供的相关文件是根据PC端IP地址为192.168.1.88配置生成的，因此该静态IP地址请勿随意更改。 [color=rgba(0, 0, 0, 0.9)]

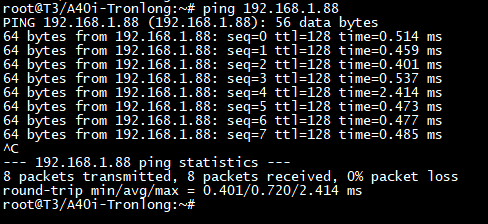

[color=rgba(0, 0, 0, 0.9)]Target#ping 192.168.1.88 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]在PC端的命令行窗口执行如下命令测试与评估板的网络连通性。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]Windows#ping 192.168.1.120
[color=rgba(0, 0, 0, 0.9)]
|
