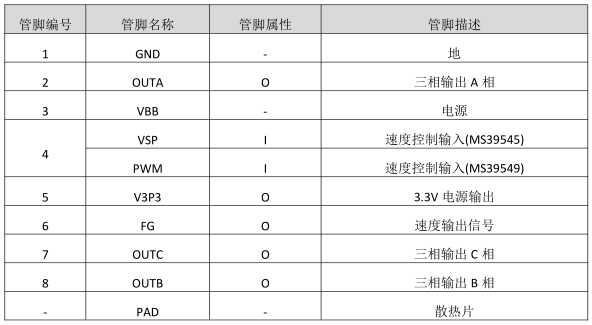

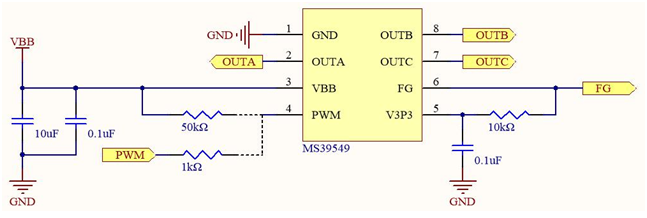

MS39549(MS39549D)和MS39545(MS39545D) 是无感三相直流电机驱动芯片,采用正弦波驱动方式,具有低噪声及低震动的特点。有一个速度控制脚来控制电机的速度。并且电源 电压可以低到4V 来适应调整电机的转速。 MS39549、MS39545采用SOP8PP 封装,带散热片。 MS39549D、MS39545D采用DFN8L 封装,带散热片。 主要特点 ◇180度正弦驱动,高效率无感控制; ◇模拟速度控制输入(MS39545); ◇宽电压范围4V-24V; ◇FG速度反馈输出; ◇堵转检测,过流保护,短路保护,软启动; ◇替代Allegro:MS39549 Pin to Pin替代A4949, MS39545 Pin to Pin替代A4945 。 应用 ◇风扇 ◇消费类产品 管脚 图 管脚说明 MS39549应用图 MS39545应用图 杭州瑞盟股份是一家有10年丰富经验的集成电路设计公司,产品涵盖工控、安防、汽车、医疗及消费电子,产品线丰富,线性产品有各类高精度、低噪声、高速运算放大器、视频驱动放大器、LNA。 转换器产品线有:Σ-Δ模数转换器、SAR模数转换器、PIPELINE模数转换器、隔离模数转换器、音频模数转换器、旋变数字转换器、高精度数模转换器、高速数模转换器、音频数模转换器。 接口产品有:RS-422&485、RS-232、LVDS_TxRx、SerDes、音频接口、电平转换、开关 电路。 驱动产品有:直流马达驱动、直流栅极驱动、步进驱动、直流无刷驱动、高/低边驱动、高/低边栅极驱动。 具体请与代理商亿旸科技有限公司联系,获取更多详细IC应用资料,谢谢! 业务联系:朱先生18126125171 13714033198(+微信)
|
