内置 MOS降压型LED流驱动器 固定频率方案

聚能芯半导体罗

概述

OC5138 是一款内置 90V 功率 MOS

高效率、高精度的开关降压型大功率 LED

恒流驱动芯片。
OC5138 采用固定频率的 PWM 工作
模式，典型工作频率为 140KHz。
OC5138 采用平均电流检测模式，因
此具有优异的负载调整率特性。
OC5138 集成了高低亮功能，可以通
过 MODE 端口实现高低亮的功能切换。

MODE 悬空为高亮模式，MODE 接高电平
为 1/2 电流的低亮模式。
OC5138内部还集成了VDD稳压管以
及过温保护电路等，减少外围元件并提高
系统可靠性。
OC5138 采用 ESOP8 封装。散热片内
置接 SW 脚。

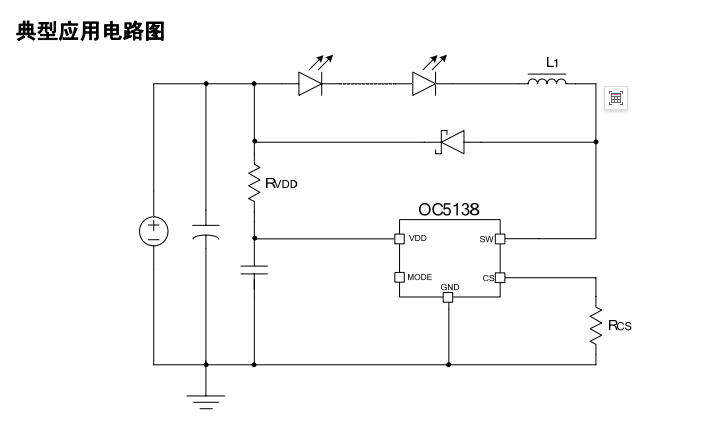

特点

◆内置 90V MOS

◆宽输入电压范围：8V~80V

◆输出电流范围：100mA~1.2A

◆高效率：可高达 93%

◆工作频率：140KHz

◆支持高低亮工作模式

◆平均电流检测

◆智能过温保护

◆内置 VDD 稳压管

应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入 LED 驱动

◆大功率 LED 照明

◆LED 背光
