100V高雪崩N沟道MOSFET（安森美）
发布时间：2010-2-3 09:41
发布者：嵌入式公社
安森美半导体(ON Semiconductor) 扩充其N沟道功率MOSFET系列，新增12款100伏(V)器件。安森美半导体经过完备测试的N沟道功率MOSFET提供高达500毫焦(mJ)的业界领先雪崩额定值，非常适用于要顾虑因非钳位电感型负载引致过渡电压应力的设计。

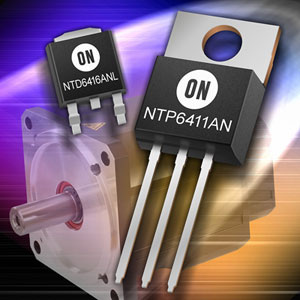

安森美半导体这些100 V功率MOSFET器件的典型应用包括工业电机控制、电源、不间断电源(UPS)中的电源逆变器，以及汽车中的直接燃气喷射(DGI)。这些无铅器件，符合RoHS指令，关键的规范特性包括： • 导通阻抗(RDS(on))低至13毫欧(mΩ) • 电流能力高达76安培(A) • 经过100%雪崩测试 • 通过AEC-Q101标准认证 封装及价格 NTP641x和NTB641x系列42到76 A器件包括NTB6410AN、NTP6410AN、NTB6411AN、NTP6411AN、NTB6412AN、NTP6412AN、NTB6413AN及NTP6413AN，采用无铅及符合RoHS指令的TO-220及D2PAK封装。NTD641x系列17到32 A器件包括NTD6414AN、NTD6415AN、NTD6416AN及NTD6416ANL，采用无铅及符合RoHS指令的DPAK及IPAK封装。所有这些器件的工作温度范围为-55°C至+175°C。这些MOSFET每10,000片批量的价格为0.92至1.90美元。现提供样品。 |
