SL3036D DC48V转12V、5V/2A POE分离器解决方案

[复制链接]
发表于 2023-4-4 15:42:52 | 显示全部楼层 |阅读模式
关键词: POE分离器 , 开关电源 , 降压恒压

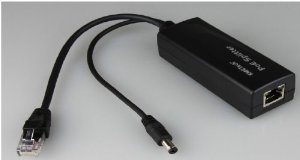

POE分离器与POE供电器是相对的。POE供电器是将数据信号和电力合在一起,所以POE供电器又称POE合路器。POE分离器的工作过程正好相反,是将数据信号和电力分离。

概述
  SL3036D 是一款支持宽电压输入的
开关降压型DC-DC,芯片内置60V/5A 功
率MOS,支持最高输入电压55V。
  SL3036D 具有低待机功耗、高效率、
低纹波、优异的母线电压调整率和负载调
整率等特性。支持大电流输出,输出电流
可达3A
  SL3036D 同时支持输出恒压和输出
恒流功能。
  SL3036D 采用固定频率的PWM控制
方式,典型开关频率为140KHz。轻载时
会自动降低开关频率以获得高转换效率。
  SL3036D 内部集成软启动以及过温
保护电路,输出短路保护,限流保护等功
能,提高系统可靠性。
  SL3036D 采用ESOP8 封装,散热片
内置接VIN 脚。


特点
  宽输入电压范围:8V~55V
  输出电压从4.2V到30V 可调
  支持输出恒压恒流
  支持输出12V/3A; 5V/3A
  高效率:可高达96%
  工作频率:140KHz
  低待机功耗
  内置过温保护
  内置软启动
  内置输出短路保护


应用
  恒压源,
  电动汽车、电动自行车、电瓶车
  扭扭车、卡车

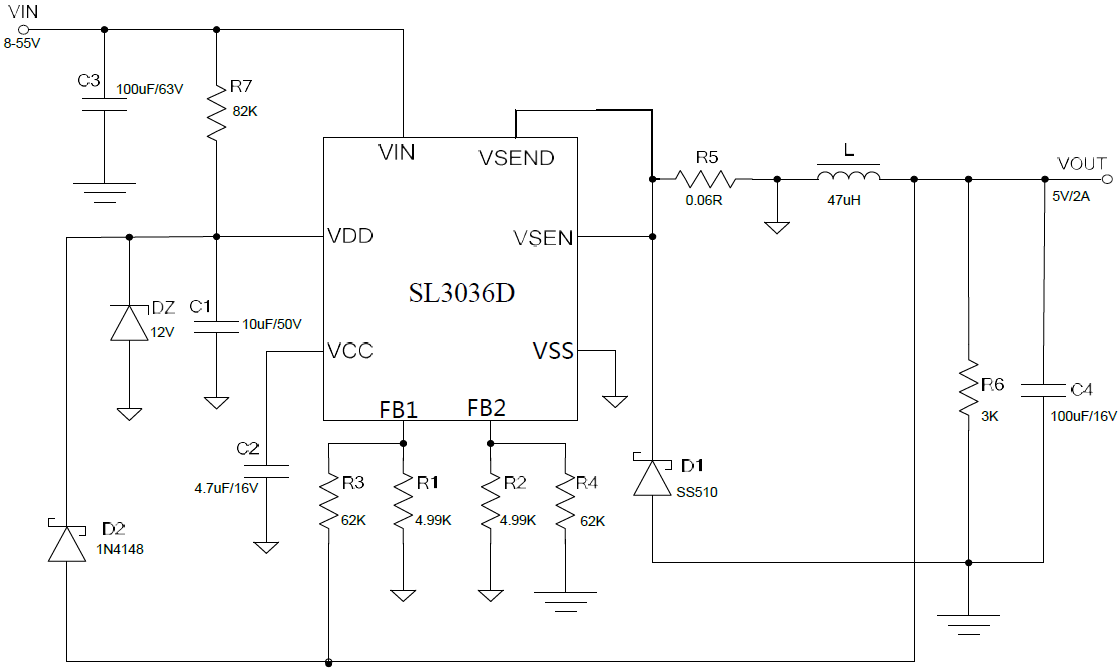

电路图
