SL7160 DC5V~50V/1A 带PWM 调光的线性降压LED恒流驱动器

小郑

产品描述
SL7160是一款LED线性恒流驱动，适用于5-50V的输入电压范围。封装形式为ESOP8，该封装能承受的最大功耗是1.2W。
SL7160最大电流为1A。SL7160也可以外扩MOS，做到更大输出电流。
SL7160支持PWM调光功能，可通过DIM脚用PWM信号调节LED输出电流。
SL7160还有过温调节电流的功能。当芯片内部的温度达到130℃左右时，会自动调低输出电流。

产品特点
宽输入电压范围：5V~50V
可外扩MOS提高是输入电压
可设定电流范围：10mA~1000mA
可外扩MOS
PWM调光
过温保护
CS参考电压：300mV
ESOP8封装

应用领域
电动车。摩托车照明
汽车灯照明
手电筒

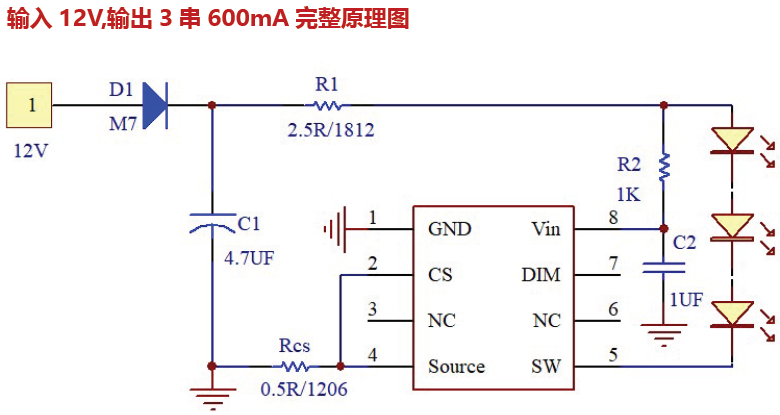

应用原理图


注意：
1 输入尖峰电压不超过60V 时，C1 可以省掉;
2 如果输入端正负极不会反接，R2 可以短接；输入电压稳定可以省掉C2.
