在工业自动化、智能交通和消费电子领域，电源管理的稳定性与效率始终是核心挑战。SL3038 作为一款专为高电压场景设计的开关降压型 DC-DC 控制器，凭借其150V 宽输入耐压、双路精准输出及多重安全防护特性，重新定义了电源芯片的性能标杆。
核心优势：突破极限，稳定输出- 宽电压适应能力
支持8V 至 150V 超宽输入范围，覆盖电动车 60V/72V 电池、工业设备 110V 母线及车载 12V/24V 系统等复杂场景。无论是高压输入波动还是低压启动需求，SL3038 均能稳定输出12V/2.5A与5V/2.5A双路电压，满足多负载协同供电需求。
- 高效能转换技术
采用先进的 PWM 控制技术，转换效率高达 96%，显著降低系统功耗与发热。轻载时自动切换至低频模式，进一步优化能效，适用于电动车控制器、POE 分离器等对续航敏感的应用。
- 精准稳压与灵活配置
通过外部分压电阻（FB1/FB2 引脚）可灵活设定4.2V 至 30V 输出电压，支持恒压（CV）与恒流（CC）双模式。例如，在电动车头盔消毒座方案中，SL3038 可精准输出 12V/2A，确保消毒设备稳定运行。
- 全方位安全防护
内置过温保护、短路保护、限流保护及软启动功能，可抵御浪涌冲击与异常工况。在车机仪表等高可靠性场景中，SL3038 通过冗余设计确保系统长期稳定运行。
应用场景：适配多样化高电压需求- 电动车与新能源：为 60V/72V 电动车控制器、防盗器及定位器提供稳定电源，兼容车载 12V/24V 系统。
- 工业设备：支持 110V 母线降压，为 PLC、传感器及工业机器人提供 12V/5V 双路供电。
- 消费电子：适用于智能音箱、路由器等多电压设备，简化电源设计并提升集成度。
- 安防与通信：在 POE 分离器中实现 48V 转 12V/5V，满足 IP 摄像头与网络设备的供电需求。

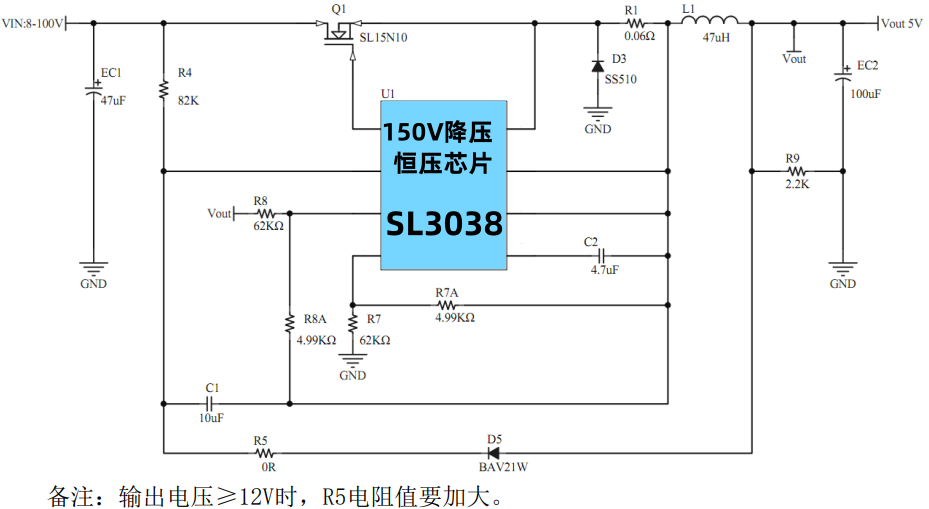

SL3038 是 一款支持宽电压输入的开关降压型 DC-DC 控制器，最高输入电压可超过 150V。
SL3038 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达 5A 以上。
SL3038 同时支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1、FB2 引脚的分压电阻可设置输出恒压值。
SL3038采用固定频率的 PWM 控制方式，典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。
SL3038 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
SL3038 采用 SOP8 封装。
特点
● 宽输入电压范围：8V~150V
● 输出电压从 4.2V 到 30V 可调
● 支持输出恒压恒流
● 支持输出 12V/5A，5V/5A
● 高效率：可高达 96%
● 工作频率：140KHz
● 低待机功耗
● 内置过温保护
● 内置软启动
● 内置输出短路保护
|
|
