DC-DC100V降压芯片，12V2A/5V2A降压型转换器,优势替代ETA1801

小郑

方案替代：SL3036优势替代钰泰ETA1801

概述
SL3036 是一款支持宽电压输入的
开关降压型DC-DC，芯片内置100V/5A
功率MOS，最高输入电压90V。SL3036
具有低待机功耗、高效率、低纹波、优异
的母线电压调整率和负载调整率等特性。
支持大电流输出，输出电流可达2A 以上。
SL3036 同时支持输出恒压和输出
恒流功能。
SL3036 采用固定频率的PWM控制
方式，典型开关频率为140KHz。轻载时
会自动降低开关频率以获得高转换效率。
SL3036 内部集成软启动以及过温
保护电路，输出短路保护，限流保护等功
能，提高系统可靠性。
SL3036 采用ESOP8 封装，散热片
内置接VIN 脚。

特点
宽输入电压范围：8V~90V
输出电压从4.2V到30V 可调
支持输出恒压恒流
支持输出12V/2A，5V/2A
高效率：可高达96%
工作频率：140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护

应用
追踪器
恒压源，
电动汽车、电动自行车、电瓶车
扭扭车、卡车

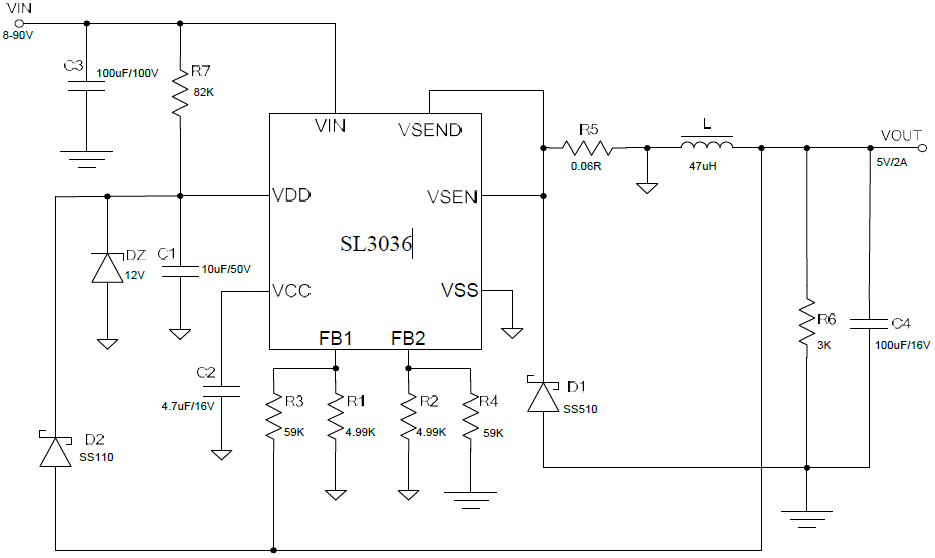

电路图
