罗德与施瓦茨NRP-Z11差分探头R&S NRP-Z11探头

tan201406

罗德与施瓦茨NRP-Z11差分探头R&S NRP-Z11探头
公司名称：深圳市捷威信电子仪器有限公司
联系人：谭S 13554860890
座机号码：0755-27538807
QQ：2776035351
Ｅ－mail：tan13554860890@126.com
地址：深圳市宝安区沙井工人二路广新生大厦920

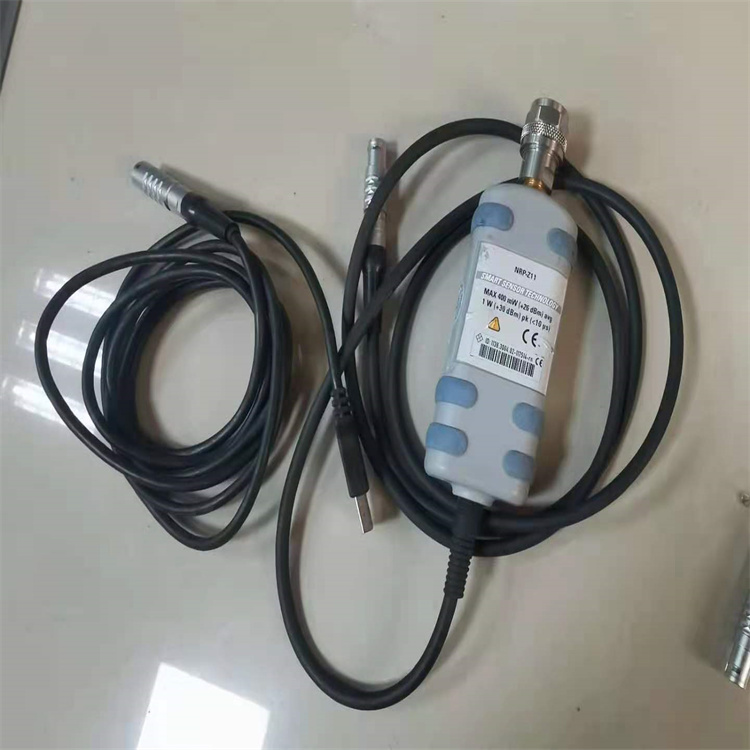

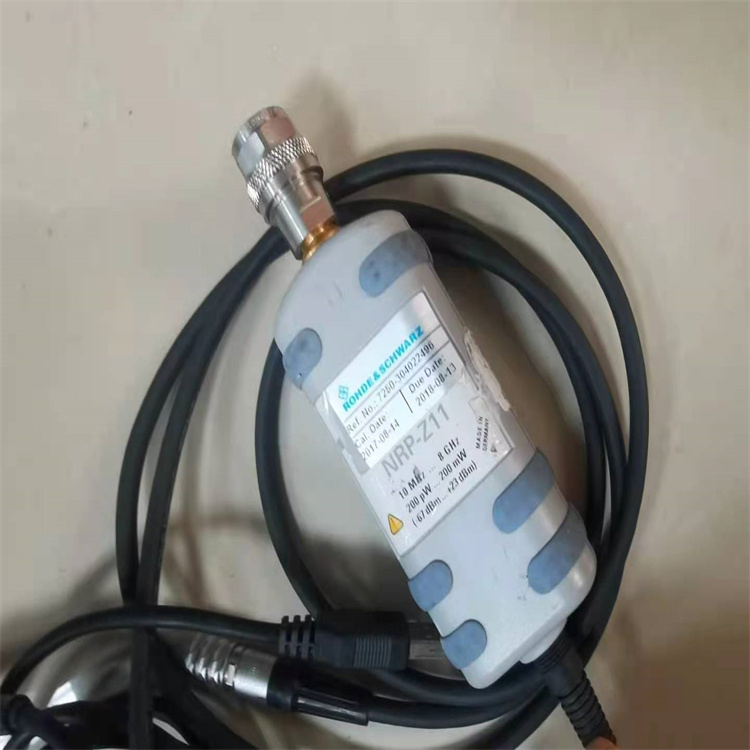

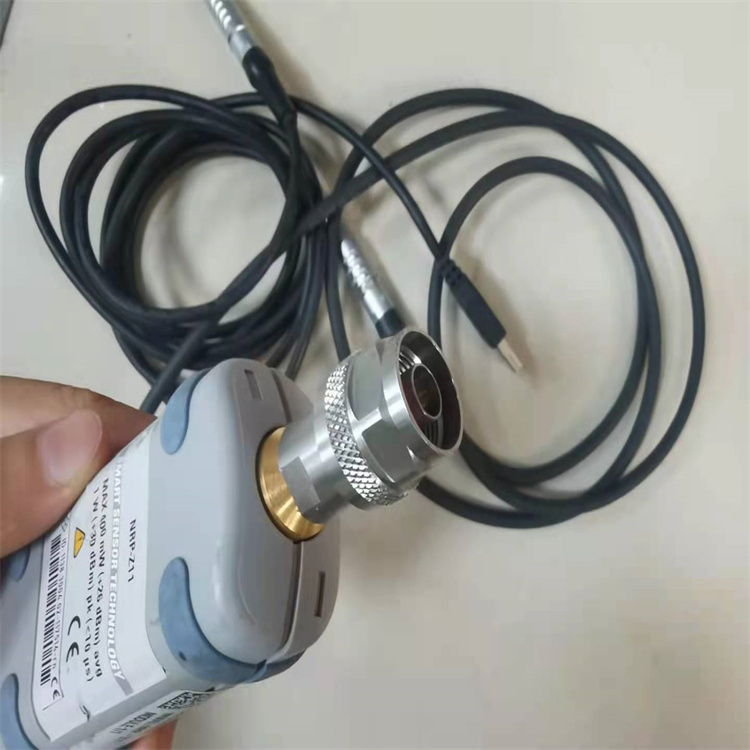

NRP-Z11 是罗德与施瓦茨的二手 8 GHz 0.2 瓦射频传感器。电子测试设备传感器测量波形的功率，例如多音和调制射频 (RF) 波形。传感器使用二极管检波器收集高精度调制测量值。

附加的功能：
10 兆赫 - 8 兆赫
200 pW - 200 mW (P/N 1138.3004.02)
罗德与施瓦茨正在申请专利的多路径架构具有以下特点：3 条信号路径，每条信号路径都配备三个二极管
6 dB 宽重叠范围，平滑过渡
同时扫描和分析
用于重复信号的信号路径的斩波稳定性
与传统技术相比的优势是显而易见的：高信噪比、低调制效果、切换信号路径时的延迟和不连续性可忽略不计，以及在可用视频带宽内对测试信号执行时域分析的能力。因此，这些传感器不仅可以与峰值功率计竞争，它们在两个方面甚至更胜一筹： 对测试信号的射频带宽没有限制
更大的动态范围
功率传感器 R&S NRP-Z11、R&S NRP-Z21、R&S NRP-Z22、R&S NRP-Z23 和 R&S NRP-Z24 将多路径架构、多二极管技术和同时扫描多通道测量系统融合为独特的高性能概念。
多路径架构意味着组合两个或三个二极管检波器以获得调制信号的大动态范围。这是通过仅在平方律区域中操作每个检测器并仅使用优化驱动的检测器进行测量来实现的。
多个二极管由多个串联连接并集成在一个芯片上的零偏置肖特基二极管组成。在 RF 检测器中使用时，它们会扩大其平方律区域，因为测量电压在多个二极管之间分配——因此每个二极管的驱动更少——同时检测到的单个二极管的电压会被添加。
