说明
SL4010是一款外围电路简单的BOOST升压恒压控制驱动芯片，适用于2.8V-40V输入电压范围的升压恒压电源应用领域，启动电压可以低至2.5V。
SL4010会根据负载的大小自动切换PWM，PFM和burst模式以提高各个负载端的电源系统效率。
SL4010可以通过EN脚实现低待机关机功能，当EN脚接VIN的时候，系统正常工作，当EN脚位被拉低，系统关机，此时流入芯片内部的电流小于2uA，进入低功耗待机模式。
SL4010还可以通过ROSC脚设置系统开关频率，当ROSC悬空，开关频率为130kHz，当ROSC拉高，开关频率为260kHz，如果需要别的开关频率，可以在ROSC上对地加电阻实现。
SL4010支持软启动功能，调节SS端口的电容大小，可以改变软启动的时间。
SL4010支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制触发时，芯片会及时关闭GATE的输出，有效保护电源系统以及输出负载。
特性
宽输入电压：2.8-40V
支持PWM，PFM以及BURST工作模式
2.5V启动
支持低功耗关机模式
高效率：最高可达95%
关机电流小于2uA
逐周期限流保护
可设定工作频率
可编程的软启动
恒压精度≤±3%
内置过温保护
内置过压保护
封装：ESSOP10
应用领域
移动设备供电
摄影灯光电源
太阳能
LCD背光显示
音频功放模块供电

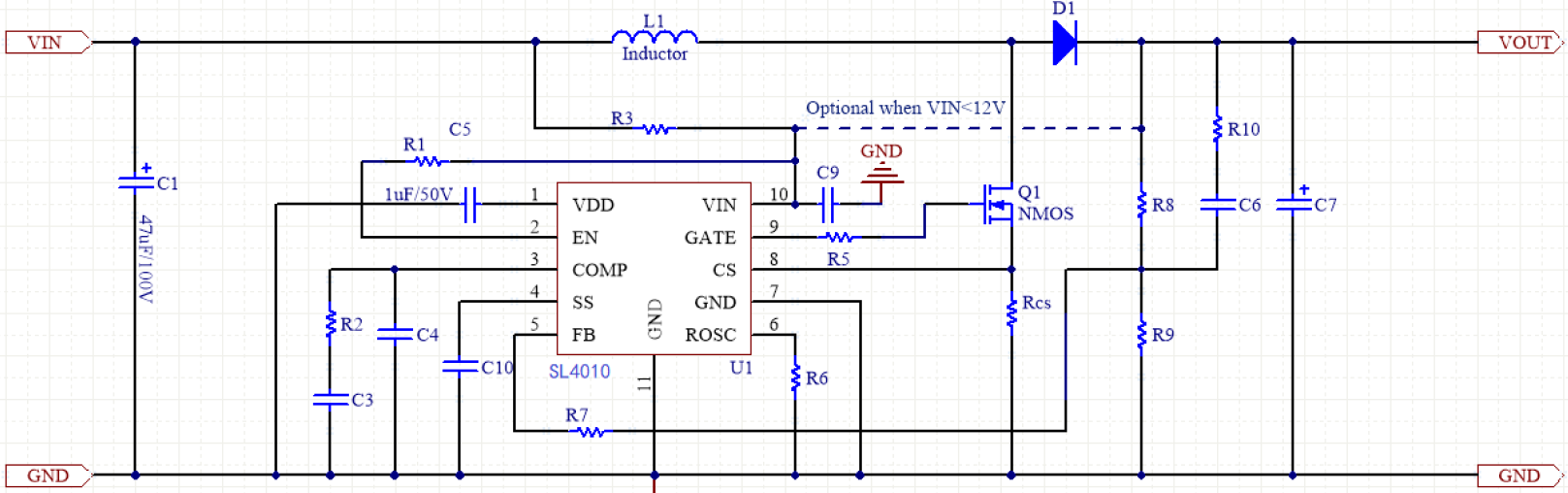

原理图
|
|
