TAS-16750 汽车电源故障模拟器
汽车电源故障模拟试验系统
系统背景
电子产品应用在汽车上将面临使用环境的挑战。汽车电子产品面对的是一个室外使用、随时移动运行的环境,而且根据产品安装位置不同,必须承受的环境应力条件也相差很大。因此,汽车电子产品的环境试验要求非常高,必须经过各种苛刻环境实验的考验,确保产
品在预期的寿命内能够正常工作。
为考核汽车电子产品的环境适应性,各车厂都制订了自身的环境条件标准。对于车厂的前装产品,厂家按照车厂得到要求试验条件进行试验,不必清楚原因。但对于后装产品,为了适应市场的需求,汽车电子产品需要根据标准制定环境试验的条件的项目。
汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。
ISO16750 是汽车电子产品环境试验的国际标准,各汽车厂商都遵照此标准对其产品进行电气环境应力试验,其对应的国标为:GB/T 28046.22011
泰克科技针对 ISO16750 标准试验的要求,采用高精度的硬件并结合软件开发了ISO167502 的电源负荷的试验模拟系统,可以满足汽车电子产品的电源故障模拟试验需求。
试验系统概述
汽车电源故障模拟发生器 TAS16750 是为模拟车辆启动、开闭、电子装置的开 / 关或电池充 / 放电状态下变动或异常时,对车上电器和电子系统 / 组件的性能的考验而专门量身设计的,根据最新标准要求,试验的主要包含直流电压、过电压、叠加交流电压、电压骤降、电压启动、电压的缓升缓降、电压瞬时下降等十二项试验波形。
主要应用领域
● 模拟汽车的蓄电池供电特性,测试其中的电子部件。
● 汽车电子传感器、电子部件的特性测试
● 汽车电子部件的静态特性测试其他特色功能
试验系统功能、特点
● 符合 ISO 1675022012 标准电压变化测试等级要求
● 可以直接选择 167502 的测试项目和波形序列
● 支持 12V 系统
● 电压、电流测量波形显示
● 测试类别选择:CLASS A,B,C,D,E
● 测试时间选择:099MIN
● 自定义波形、以符合整车厂商标准(TBD
● 测试结果报告输出

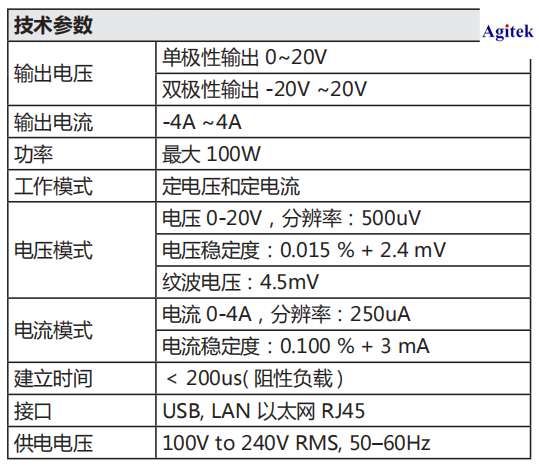

试验系统技术规格
TAS-16750 软件功能及说明

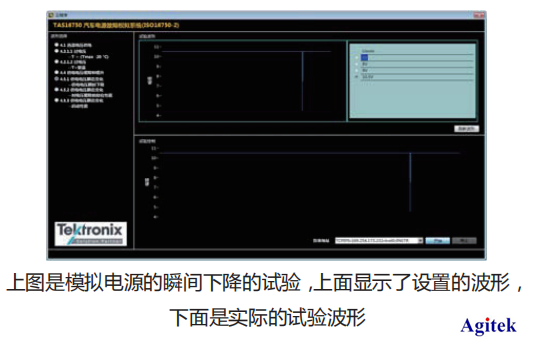

TAS-16750 软件是符合 ISO16750-22012 标准的图形化的操作界面,具有操作简单、容易设置的特点。
一般的,工程师只要用 USB 或者 RJ45 网线连接仪器到电脑上,运行 TAS-16750 软件,选择仪器的地址,或者刷新找到仪器确认即可。
软件的主界面就可以选择 ISO16750-2 的试验项目,选择每个项目,运行,就可以对连接到仪器连接端子的 DUT 进行标准试验。

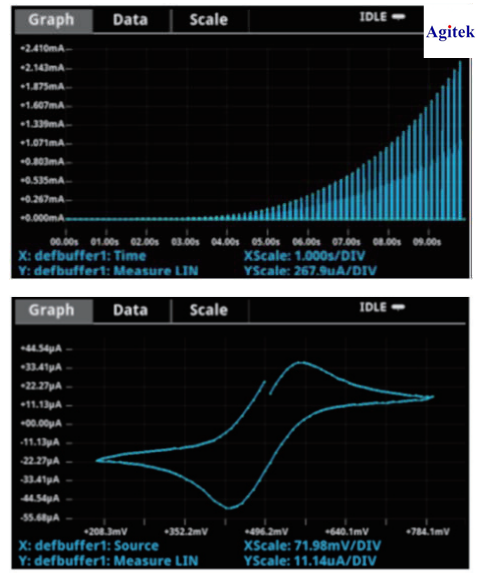

系统硬件提供更多的分析功能,并支持更多测试应用的开发。如下图的显示:内建数据显示、绘图和电子数据表输出功能,很容易将测试结果转化为有用信息。
方案配置
TAS-16750 汽车电源故障试验系统包括:

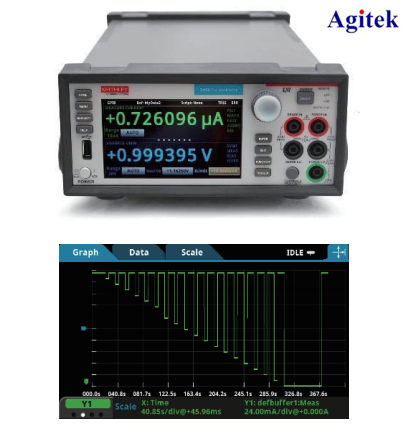

SMU2460 试验电源
TAS-16750 软件
USB 电缆或网线

如需了解更多,欢迎您了解西安安泰测试设备有限公司,访问安泰测试网。
