森利威尔SL8311A 60V降压型LED恒流驱动 完全替代MP24894

[复制链接]
发表于 2022-4-7 09:52:41 | 显示全部楼层 |阅读模式
关键词: dcdc , 降压恒流 , LED驱动IC , 照明 , 替代
概述
  SL8311A是一款工作在电感电流连续模式下的降压型LED恒流驱动器。用于高效地驱动一颗或者多颗串联LED。芯片的输入电压范围为6V~60V,外置功率管,输出电流外部可调。
  SL8311A采用高端电流检测方式,通过外部电阻可以设定LED输出的平均电流,并可以通过DIM引脚接收模拟调光和很宽范围的PWM调光信号。当DIM的电压低于0.33V时,SL8311A关断功率管,进入低功耗的待机模式。
  SL8311A内部集成了自动温度补偿控制电路,当芯片内部的温度超过130℃时,LED输出电流会随着温度的上升而逐渐减小,直到芯片内部的温度上升到150℃时,LED输出电流最终会稳定在设定输出电流值的40%。这就避免了传统过温保护所引起的LED低频闪烁问题。

特点
 高达95%的效率
 自动温度补偿控制
 宽输入电压范围:6V~60V
 输出可调的恒流控制方法
 DIM脚可进行PWM和模拟调光
 ±3%输出电流精度
 内置LED开路/短路保护
 软启动时间可调
 极少的外部器件
 高端电流采样

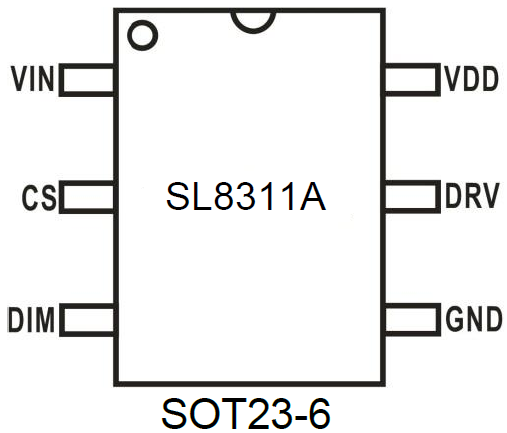

 采用SOT23-6封装

应用
 低压LED射灯替代卤素灯
 车载LED灯
 低压工业LED照明
 其它LED照明

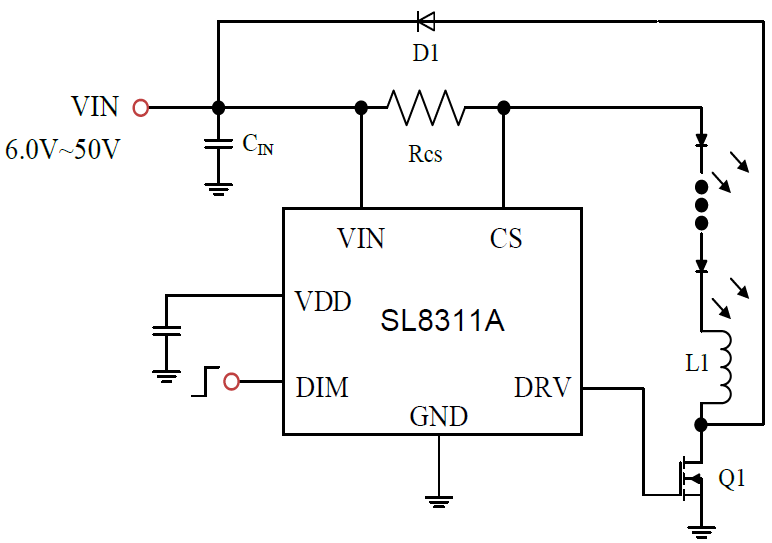

典型应用电路
 楼主| 发表于 2022-4-7 11:27:24 | 显示全部楼层
免样品测试及技术支持,大量现货
