MSO6B 新6B系列 混合信号示波器新增功能有哪些

[复制链接]
发表于 2022-1-12 10:52:51 | 显示全部楼层 |阅读模式
关键词: 示波器
您可以使用MSO6B 1 GHz10 GHz带宽对高速设计进行故障排除和验证。MSO6B领先的低噪声性能和最高50GS/s的采样率,能助您实现高精度测试。MSO66/MSO68,拥有68通道的型号,还能让您在测试时看到更多。
微信图片_20220111  00.png

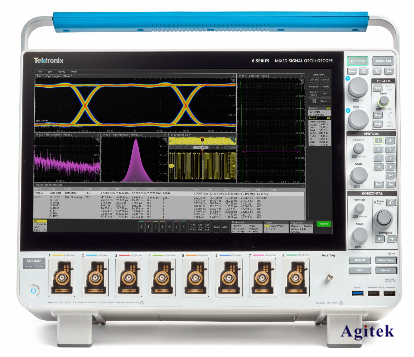

B 版本新增功能更多通道 : 4、6 和 8 通道型号噪音更低: 在所有垂直范围内具有行业领先的噪声性能(满刻度百分比)
带宽更高 : 1-8 GHz 仍然可用。已添加 10 GHz
采样灵活:
l 2 通道采样率为 50 GS/s
l 4 通道采样率为 25 GS/s
l 4 通道以上采样率均为 12.5 GS/s
安全简化
l 所有用户数据均存储于可移动固态硬盘驱动器上
超低噪声,更多详情。 微信图片_20220111  01.png
看到从未见过的信号详情。

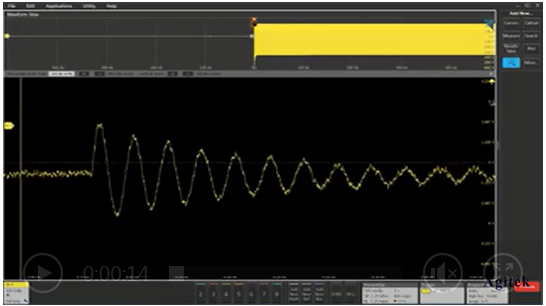

· 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
· 5 GHz 时为 12 位分辨率,200 MHz 时高达 16 位分辨率
· 1 mV/div 1 GHz 时的噪声 <55 μV
· 50 mV/div 10 GHz 时的噪声 <1.25 mV
同步多通道频谱分析
微信图片_20220111  02.png

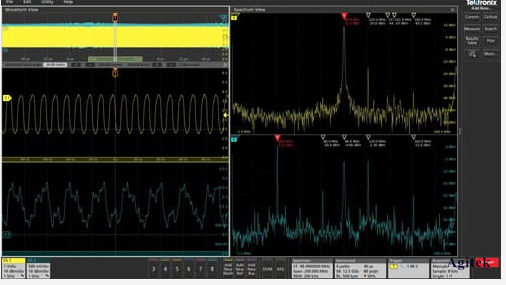

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
· 任何模拟通道均可视为波形、频谱或两者
· 射频频率或幅度变化时绘图和触发
· 频谱和时域波形同步以与射频和时域事件相关联
· 频谱控制(例如中心频率和 RBW)完全独立于时域控制
简化的高级分析
微信图片_20220111  03.png

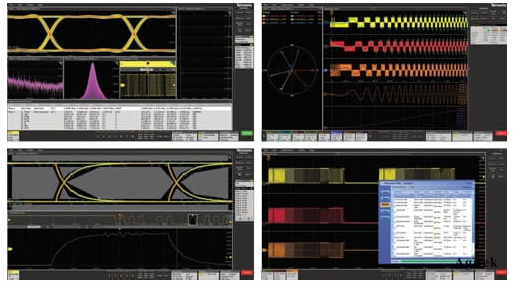

GHz 时钟与串行总线上轻松检定抖动。通过综合测量,可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
· 自动化测量与趋势分析
· Spectrum View(频谱视图)同步多通道频谱分析
· 高级抖动分析
· 高级功率分析
· 低噪声纹波测量
· 内存分析和调试
· 高速串行一致性
保真度从探头端部开始
微信图片_20220111  04.png

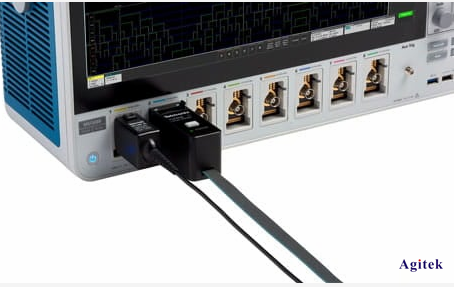

通过 4、6 或 8 FlexChannel® 输入,您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头,或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头,并获得 8 数字通道,以扩展系统的可视性。
· 内置 1 MΩ 50 Ω 输入端
· 每个输入附带 1 GHz 低负载无源探头
· TekVPI 探头与每个通道的 10W 探头电源相连接,用于差分信号、电流、电源轨和光隔离探头
· TDP7700 系列 468 10 GHz TriMode 探头 - 非常适合测量高速通信
规格概述
输入通道
46 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
2 模拟通道上为 50 GS/s
4 模拟通道上为 25 GS/s
4 以上模拟通道上为 12.5 GS/s
记录长度 1
在所有模拟/数字通道上最高为 1 G 样点
信号发生器1
13 种标准波形,加上任意波形
数字电压2
4 位
触发频率计数器2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式(多点触摸)触摸屏
1 - 可选且可升级
2 - 产品注册后免费
着手完成
微信图片_20220111  06.png
按需添加功能,且只要需要便添加。在基于云的集成工作区中即时共享数据。一切均服务于快速完成任务。
· 全面的分析选项和升级
· 应用程序包可节省大量成本
· 通过一键式云存储无缝共享数据
· PC 分析波形数据,无需示波器
想了解MSO6B 6B系列混合信号示波器更多信息,欢迎可以访问安泰测试网www.agitek.com.cn
