MS9280/MS9281高速ADC芯片兼容AD9280/AD9281

[复制链接]
发表于 2021-8-14 11:26:08 | 显示全部楼层 |阅读模式
关键词: 兼容AD9280 , 兼容AD9281 , 高速模数转换芯片

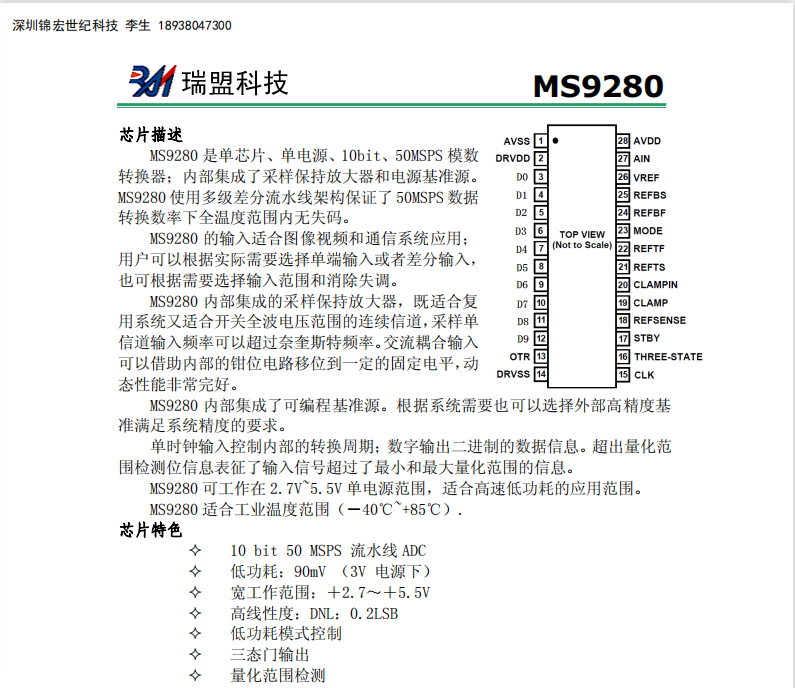

MS92801.png MS9280 是单芯片、单电源、10bit、50MSPS 模数转换器;内部集成了采样保持放大器和电源基准源。
MS9280 使用多级差分流水线架构保证了 50MSPS 数据转换数率下全温度范围内无失码。
MS9280 的输入适合图像视频和通信系统应用;用户可以根据实际需要选择单端输入或者差分输入,也可根据需要选择输入范围和消除失调。
MS9280 内部集成的采样保持放大器,既适合复用系统又适合开关全波电压范围的连续信道,采样单信道输入频率可以超过奈奎斯特频率。交流耦合输入可以借助内部的钳位电路移位到一定的固定电平,动态性能非常完好。
MS9280 内部集成了可编程基准源。根据系统需要也可以选择外部高精度基准满足系统精度的要求。
单时钟输入控制内部的转换周期;数字输出二进制的数据信息。超出量化范围检测位信息表征了输入信号超过了最小和最大量化范围的信息。
MS9280 可工作在 2.7V~5.5V 单电源范围,适合高速低功耗的应用范围。
MS9280 适合工业温度范围(-40℃~+85℃).

芯片特色
10 bit 50 MSPS 流水线 ADC
低功耗:90mV (3V 电源下)
宽工作范围:+2.7~+5.5V
高线性度:DNL:0.2LSB
低功耗模式控制
三态门输出
量化范围检测
内建钳位功能
高精度可编程基准电源
中频亚采样高达 135MHZ

可直接PIN TO PIN AD9280

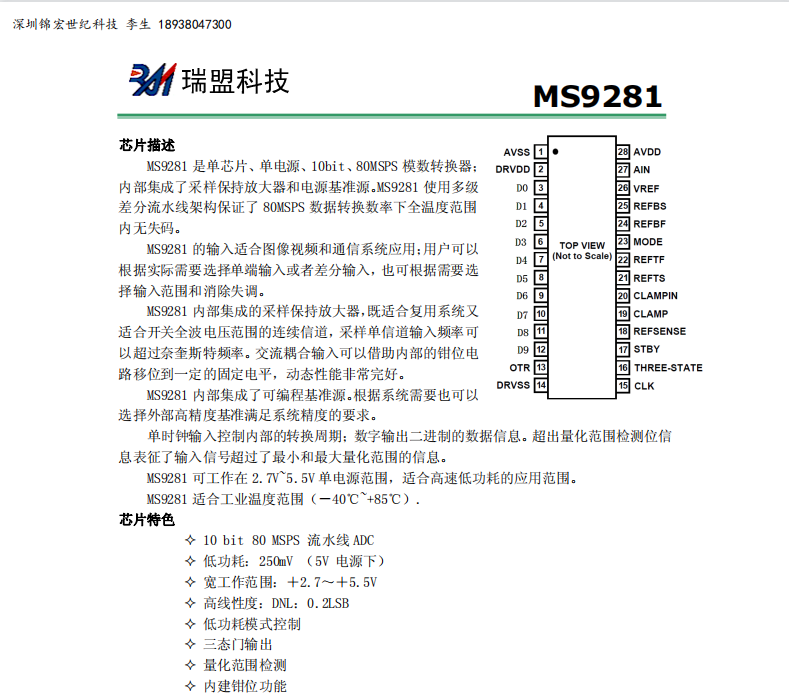

MS92811.png MS9281 是单芯片、单电源、10bit、80MSPS 模数转换器;内部集成了采样保持放大器和电源基准源。MS9281 使用多级差分流水线架构保证了 80MSPS 数据转换数率下全温度范围内无失码。
MS9281 的输入适合图像视频和通信系统应用;用户可以根据实际需要选择单端输入或者差分输入,也可根据需要选择输入范围和消除失调。
MS9281 内部集成的采样保持放大器,既适合复用系统又适合开关全波电压范围的连续信道,采样单信道输入频率可以超过奈奎斯特频率。交流耦合输入可以借助内部的钳位电路移位到一定的固定电平,动态性能非常完好。
MS9281 内部集成了可编程基准源。根据系统需要也可以选择外部高精度基准满足系统精度的要求。

单时钟输入控制内部的转换周期;数字输出二进制的数据信息。超出量化范围检测位信息表征了输入信号超过了最小和最大量化范围的信息。
MS9281 可工作在 2.7V~5.5V 单电源范围,适合高速低功耗的应用范围。
MS9281 适合工业温度范围(-40℃~+85℃).

芯片特色
10 bit 80 MSPS 流水线 ADC
低功耗:250mV (5V 电源下)
宽工作范围:+2.7~+5.5V
高线性度:DNL:0.2LSB
低功耗模式控制
三态门输出
量化范围检测
内建钳位功能
高精度可编程基准电源
中频亚采样高达 135MHZ

可直接 PIN TO PIN AD9281
以上两款可提供样品/技术支持 深圳锦宏世纪 李工 18938047300



MS9280.pdf

742.88 KB, 下载积分: 积分 -1

MS9281.pdf

666.89 KB, 下载积分: 积分 -1
