电力线载波通信(LM1893)集成电路

发布时间：2011-9-16 14:48 发布者：我爱电子

电力线载波通信技术可广泛应用于工业自动控制系统、电能管理系统、家用电器控制系统、防火报警系统及计算机终端接口等场合。它利用现成的电力线路来传送信息，无需另外架设通信线路，也不占用现有通信的频率资源。因此，特别适用于组建小型局域网络和实现大楼内的自动控制。

一、LM1893的主要功能及特点

LM1893是美国NS公司生产的电力线载波通信集成电路。可完成串行数据的半双工通信，具有发送和接收数据的全部功能，与控制器及一些外围元件可构成完整的电力线载波通信系统。应用该芯片构成的系统比分立元件构成的系统具有灵敏度高、抗干扰的优点。

LM1893具有下列主要特点：

1．采用抗噪声的FSK调制；

2．数据率高达4．8KB5

3．采用正弦波线路驱动以减小射频干扰；

4．输出功率可提升10倍；

5．载波频率在50kHz——300kHz之间可选；

6．与TTL、CM0S电平兼容；

7．适合现有各种电力线路。

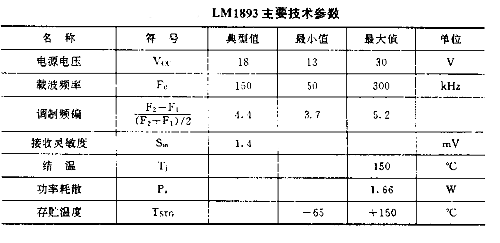

二、LM1893的内部结构及主要技术参数

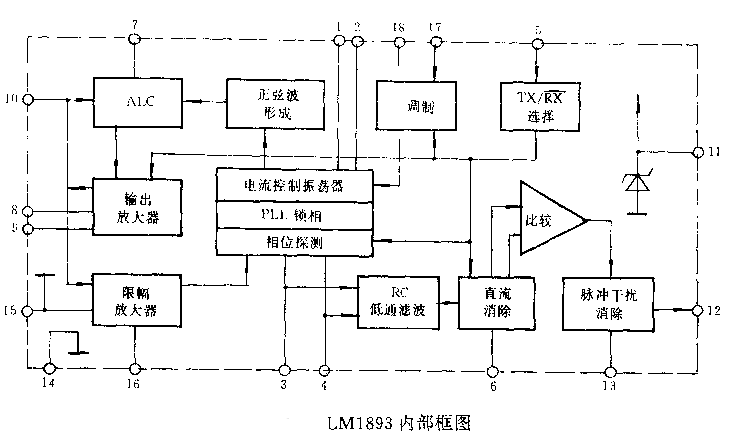

LM1893的内部结构框图如图1所示。
