X-FAB对其180nm APD和SPAD器件进行重大改进，提升光子探测性能并增加其有源区面积
发布时间：2021-2-5 11:18
发布者：eechina
光电解决方案制造商X-FAB Silicon Foundries（“X-FAB”）今日宣布，推出最新一代的雪崩光电二极管（APD）和单光子雪崩二极管（SPAD）器件。

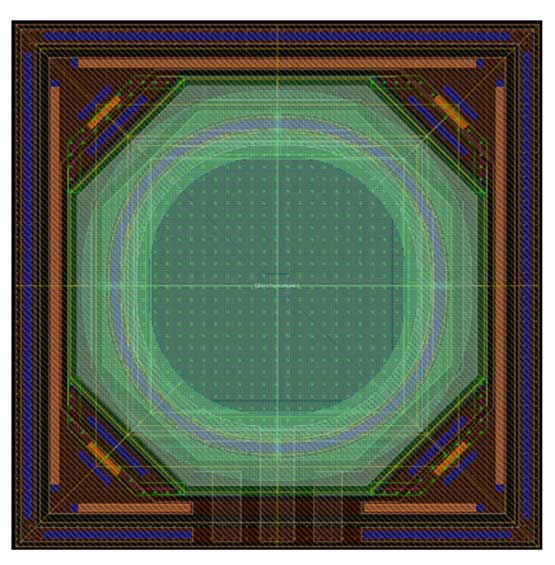

X-FAB全新APD和SPAD采用其成熟且通过汽车认证的180nm XH018高压工艺。得益于创新的架构改进，其与该公司的早期器件（最初于2019年中期发布）相比，性能得到显著提升，因此可用于光照强度极具挑战性的场景。同时，新器件与上一代的外形与连接兼容性得到保留，从而确保了简单便捷的升级途径，而无需额外的工程工作。 性能提升最明显的领域之一是光子探测概率（PDP）。405nm波长入射光PDP数值为42%，而在近红外（NIR）频率上的改进幅度更进一步，高达150%；850nm波长PDP数值为5%。此外，后脉冲概率为0.9%，与第一代器件相比降低了70%；暗计数率（DCR）仅13次/秒/μm2，当前可支持的填充因子（有源传感器表面积百分比）几乎翻了一番，达到33%。 由于击穿电压特性可能因设备而异，因此需要精确测定来确保APD/SPAD的良好性能。基于这个原因，X-FAB内置了一个触发二极管，可以在无需外部光源即可实现精确、实时的片上击穿电压检测。全新产品包含主动猝灭电路，可以通过它加快SPAD器件的恢复速度，使其为进一步光子探测做好准备。得益于尺寸的灵活性（宽度和长度方面），全新SPAD带来了更杰出的应用适应性。SPAD和APD器件的完整器件模型保证了首次成功（first-time-right）；该模型还包括新的内置触发二极管行为。 “得益于提升的PDP并结合极富竞争力的DCR水平，我们向市场推出的APD/SPAD解决方案具备令人印象深刻的信号完整性特性；这将使我们的客户在众多应用中获得直接的收益，如医疗领域中的计算机层析成像和荧光检测，以及工业和汽车系统中的ToF与激光雷达等。”X-FAB光电技术业务线经理Detlef Sommer表示，“这些先进的光电元件是X-FAB设计套件的宝贵补充，拓宽了在XH018工艺中可利用的互操作资产选择范围。” |
