OC5501 36V 5A同步降压恒流无频闪LED车灯电源驱动芯片

13530921237

深圳市齐鑫微科技有限公司
联系人：傅先生
TEL：13530921237

概述
OC5501是一款高端电流检测同步降压型高级高亮度LED恒流驱动控制器。
OC5501通过一个外接电阻设定输出电流，最大输出电流可达5A；电流精度为±3％，
并可以通过ADJ引脚实现PWM调光或线性调光。
系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；
其电感电流纹波为20％，并且最高工作频率可达1MHz。
OC5501适合宽输入电压范围的应用，其输入电压范围从5.5V到36V。
OC5501内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，
将降低输入电流以提高系统可靠性。OC5501特别内置了一个LDO，其输出电压为5V，

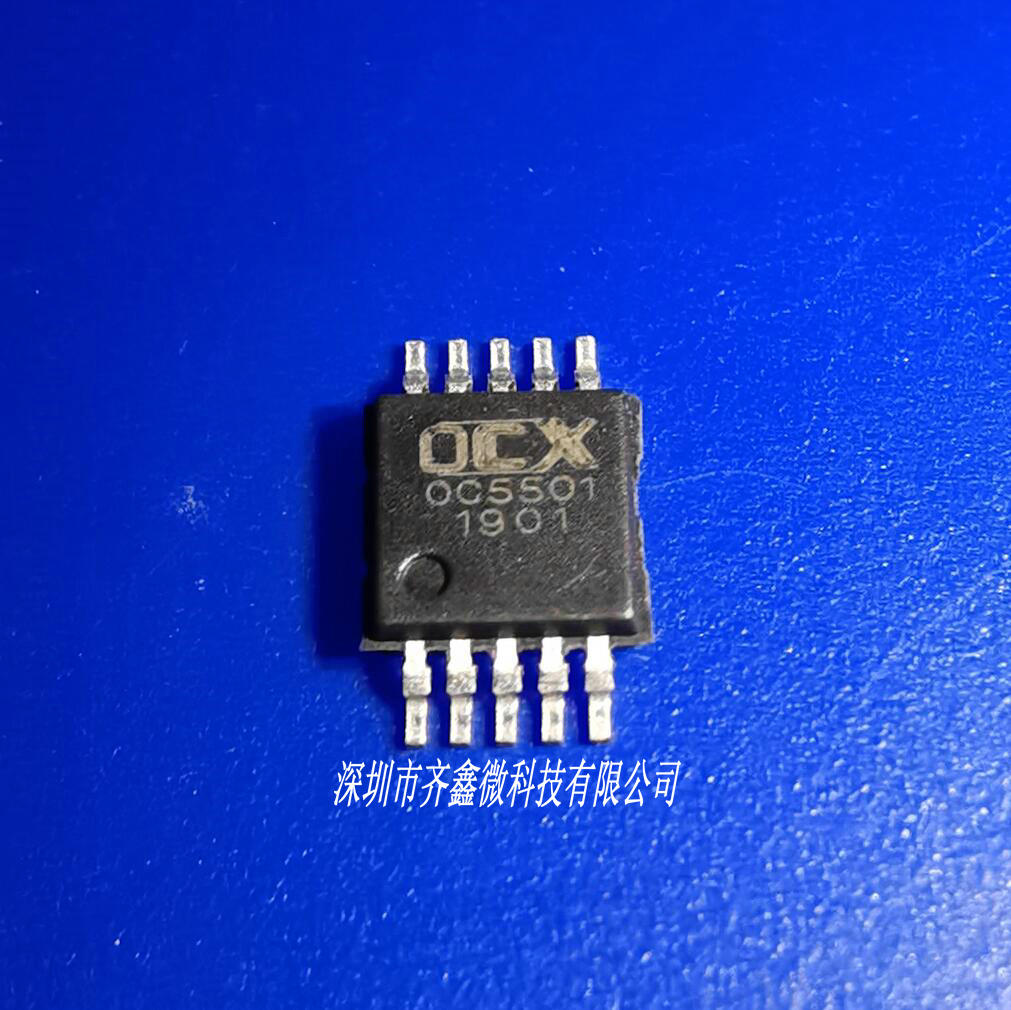

最大可提供5mA电流输出。OC5501采用MSOP10封装。

特点
◆最大输出电流：5A
◆最高效率：97％

◆同步整流

◆高端电流检测

◆最大辉度控制频率：5KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3％

◆宽输入电压：5.5V〜36V

◆过温保护

◆低压差工作时，可保持高稳定性

应用领域

◆建筑，工业，环境照明
