数字源表基础知识

whpssins

数字源表定义：
源表，SMU(SourceMeasureUnit)电源/测量单元，“源”为电压源和电流源，“表”为测量表，“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流，同时可同步测量电流值或电压值的测量仪表；当电源时可作为可编程电压源或可编程电流源；当万用表时可作为数字电压表(电流源,输出电流为0,测电压)或数字电流表(电压源,输出电压为0,测电流)或数字欧姆表(电流源,输出电流为一定值,测电压)；当电子负载时可作为可编程恒压负载或可编程恒流负载；当电源/测量表组合（SMU）时给电压测量电流或给电流测量电压；
源表突出特点：使用一台仪器进行多种测量 ；



数字源表功能：
①集合电压源、电流源、电压表、电流表、电子负载的功能于一身，广泛用于各类精密器件的测量。
②四象限工作，可作为源或负载
数字源表与万用表的区别：
源表相对传统电源的优势：传统电源过零时需要改变线连接方式，增加需要反复切换的机械开关，降低了设备的可靠性；且电源电压电流限制精度有限，电压1%，电流10mA；
源表相对电源结合万用表组合的优势：万用表电源组合需要编程实现设备控制及同步，复杂连线且要编程开发；电源限压限流性能差，限压限流精度低，瞬态特性也无法保证；
数字源表常见术语解答
1、四象限：电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同相，设备对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对设备放电，被动​吸收​流入​的​电流，​且​可​为​电流​提供​返回​路径，称为肼模式。
2、分辨率：能导致输出信号发生变化的输入信号的最小变化量。测量数值中可以直接读取的最小值；
3、源限度：电压或者电流的限制范围。由于源表象限功率有限，在高电压档或大电流档时其最大输出电流或最大输出电压会受限制。
4、通道：一组完整功能的源表为一个通道，目前普赛斯仪表台式源表仅提供单通道。多通道可选CS系列插卡式源表。
5、精确度：实际输出信号与理想输出之间的偏差。一般用增益误差+偏移误差的方式表示。
6、噪声：直流电源输出的交流杂散成分被称为纹波和噪声。输出中的交流          周期信号是纹波，噪声是随机的。对比参数时注意带宽、峰峰值、有效值等关键字。
7、输出建立时间：输出信号到达预期稳定值所需时间。
8、容性负载稳定性：DUT为容性负载时设备的稳定性。
9、量程变化过冲：量程切换瞬间输出值偏离理想值幅度。

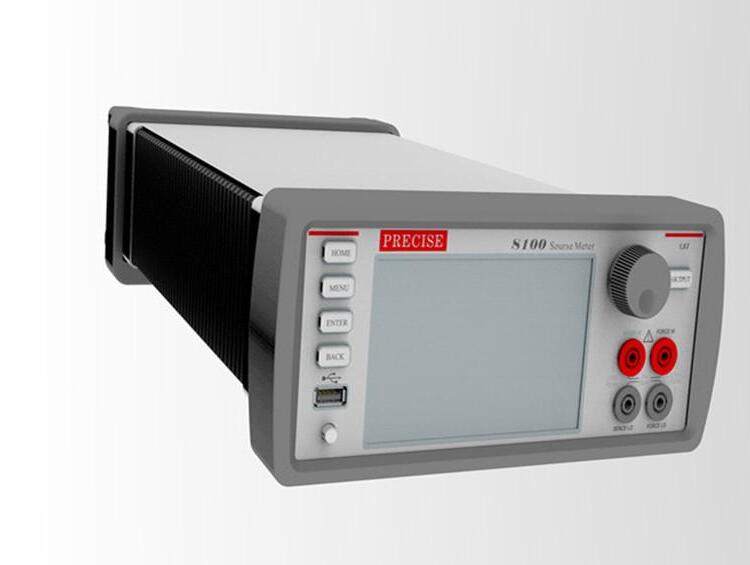

S型源表国产自主研发，单通道，不支持脉冲输出，触摸屏操作，支持多种通讯方式，RS-232、GPIB及以太网；最大输出电压达300V，最小测试电流达100pA，支持USB存储，一键导出数据报告，S系列源表价格优势明显；更多有关数字源表的信息请咨询普赛斯仪表一八一四零六六三四七六为您解答；
